2 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА

тору Руководству по эксплуатации двигателя 245 S3A – 0000100 РЭ

лектронная ножная педаль управления режимом работы дви-

гателя 8, блок коммутации и защиты 6, установленные в кабине трактора и соединенные

между собой жгутами 1. Система запитана от аккумуляторной батареи через блок коммута-

ции и защиты согласно электрической схеме соединений, представленной на рисунке 2.4.

После поворота выключателя стартера и приборов из положения “Выключено” в по-

ложение “Питание приборов” в систему подается напряжение питания. После поступления

напряжения питания система проводит самодиагностику. При отсутствии ошибок в работе

системы на панели системы управления двигателем сигнализатор диагностики неисправно-

стей 2 (рисунок 2.1) должен включиться и погаснуть, а информационный монитор 4 (рису-

нок 2.1) переходит в рабочий режим. При обнаружении ошибок информационный мони-

тор выдает звуковой сигнал и на экране появляется краткое описание выявленных ошибок

(обозначение кода ошибки и ее описание), а также на панели управления двигателем загора-

ется, либо мигает сигнализатор 2 диагностики неисправностей. Расшифровка кодов оши-

бок, а также рекомендуемые действия по устранению выявленных неисправностей при-

ведены в прилагаемом к Вашему трактору Руководстве по эксплуатации двигателя 245

S3A – 0000100 РЭ. Выявленные ошибки необходимо устранить до запуска двигателя.

Запуск двигателя производится поворотом и удержанием выключателя стартера и

приборов в положение “Включен стартер”. После запуска двигателя на мониторе отобра-

жаются реально измеренные параметры работы двигателя.

Схема электрическая соединений внешней части системы управления двигателем

Д-245.43S3А / Д-245.5S3А тракторов "Беларус-920.4/952.4" представлена на рисунке 2.4.

2.1 Двигатель Д-245.43S3А/Д-245.5S3А

Сведения об устройстве, устранению неисправностей, правилах эксплуатации и тех-

нического обслуживания двигателей Д-245.43S3А/Д-245.5S3А приведены в прилагаемому к

Вашему трак

2.2 Электронная система управления двигателем Д-245.43S3А/Д-245.5S3А

2.2.1 Общие сведения

В состав электронной системы управления двигателем (рисунок 2.2) входит электрон-

ный блок 7, информационный монитор 3, панель управления 4, рычаг ручного управления

режимом работы двигателя 5, э

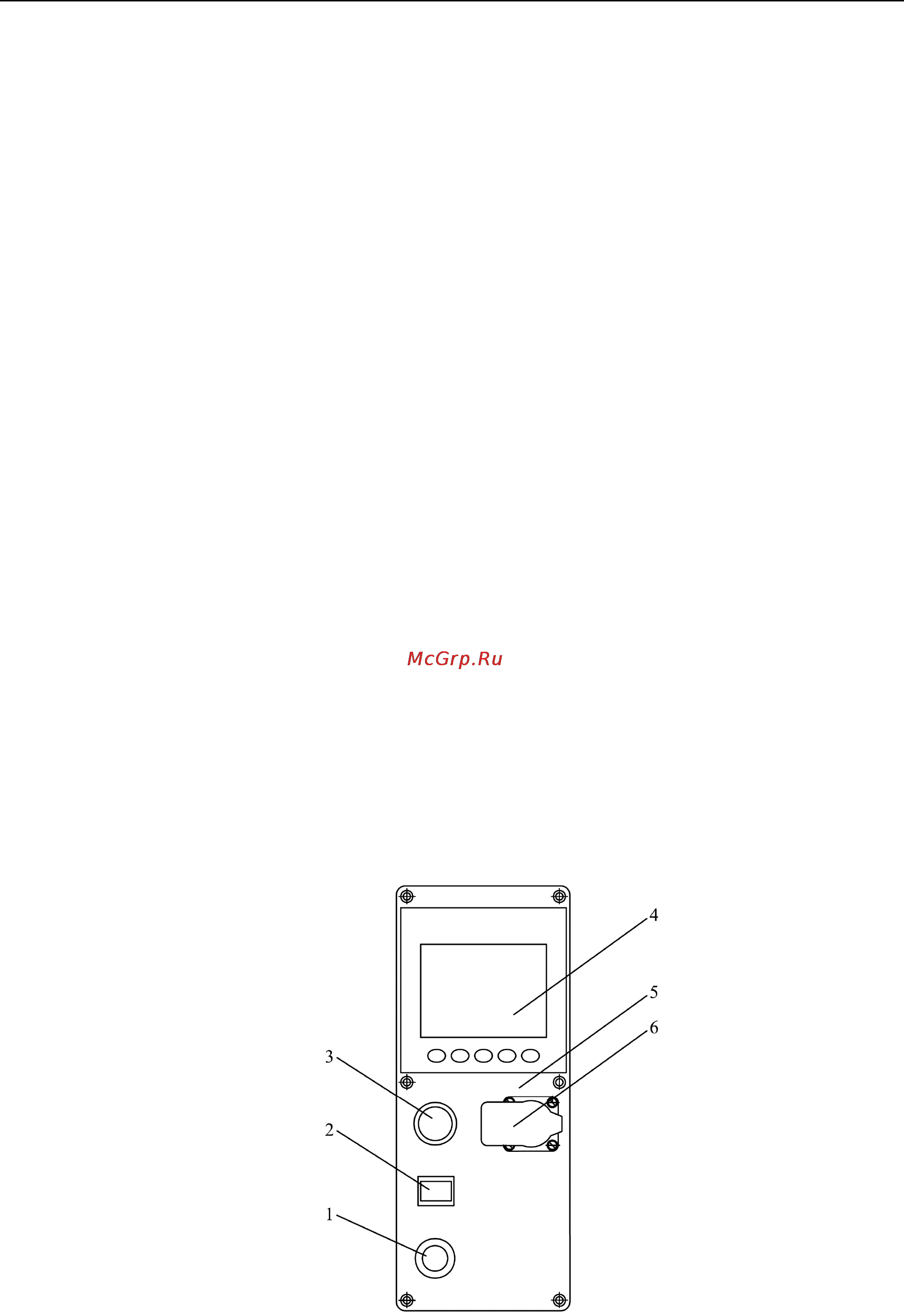

1 - кнопочный выключатель активизации диагностики; 2 - сигнализатор диагностики

неисправностей; 3 - прикуриватель; 4 - монитор информационный; 5 - панель; 6 - розетка

электрическая 12 В/ 25 А.

Рисунок 2.1 - Панель системы управления двигателем
