БЕЛАРУС-920.4/952.4 Руководство по эксплуатации

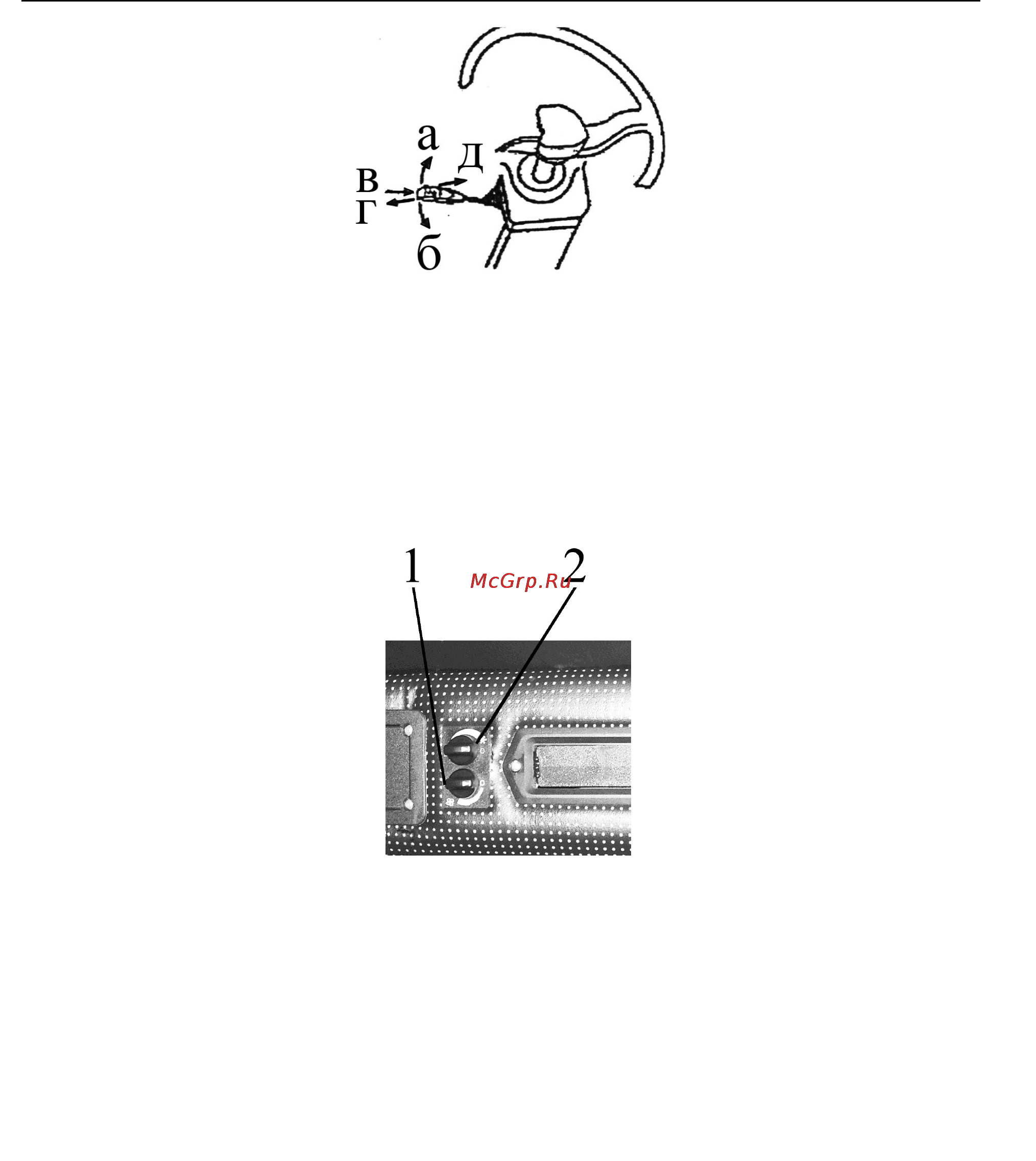

Рисунок 1.8 – Многофункциональный переключатель

Звуковой сигнал включается при нажатии на рычаг в осевом направлении «д» (ось

ычага переключателя). Сигнал включается в любом положении рычага переключателя.

1.3.11 Управление климатической установкой

На пульте управления климатической установкой 2 (рисунок 1.1) находятся пере-

лючатели 1 и 2 (рисунок 1.9).

1 – Переключатель регулировки расхода воздуха;

2 – Выключатель кондиционера и регулировка хладопроизводительности;

Рисунок 1.9 – Пульт управления климатической установкой

Правила управлением климатической установкой в режиме кондиционирования и в

режиме отопления изложены в разделе 2.5 Система кондиционирования воздуха и ото-

пления кабины.

Примечание – На Вашем тракторе вместо климатической установки может быть

у влен вентилятор-отопитель; управление вентилятором отопителем и его устройство стано

изложены в 900-0000010 РЭ, прилагаемому к Вашему трактору.

1.3.12 Двухрычажное управление коробкой передач

1.3.12.1 Общие сведения

Коробка передач (КП) – механическая ступенчатая синхронизированная двухдиа-

пазонная 7F/2R, с двухрычажным управлением (переключение передач и диапазонов осу-

ществляется отдельными рычагами). Совместно с синхронизированным ускорителем,

удваивающим число передач, КП позволяет получить 14 передач переднего и 4 передач

заднего хода.
