2 Органы управления и приборы

2.1 Общие сведения

В настоящем руководстве по эксплуатации даны описание и принцип работы

только органов управления и приборов, указанных в разделе 2. Место расположе-

ния, назначение и принцип работы остальных органов управления (рычаги, педали,

клавишные переключатели и пр.) аналогичны БЕЛАРУС-1025.3 и БЕЛАРУС-1021.3,

и представлены в руководствах 1025-0000010 РЭ и 1021-0000010 РЭ, прилагаемым

к тракторам «БЕЛАРУС-1025.4» и «БЕЛАРУС-1021.4» соответственно.

2.2 Щиток приборов

2.2.1 Общие сведения

На тракторах «БЕЛАРУС-1025.4» и «БЕЛАРУС-1021.4» установлен модерни-

зированный щиток приборов 826-3805010 (см. рисунок 2.1).

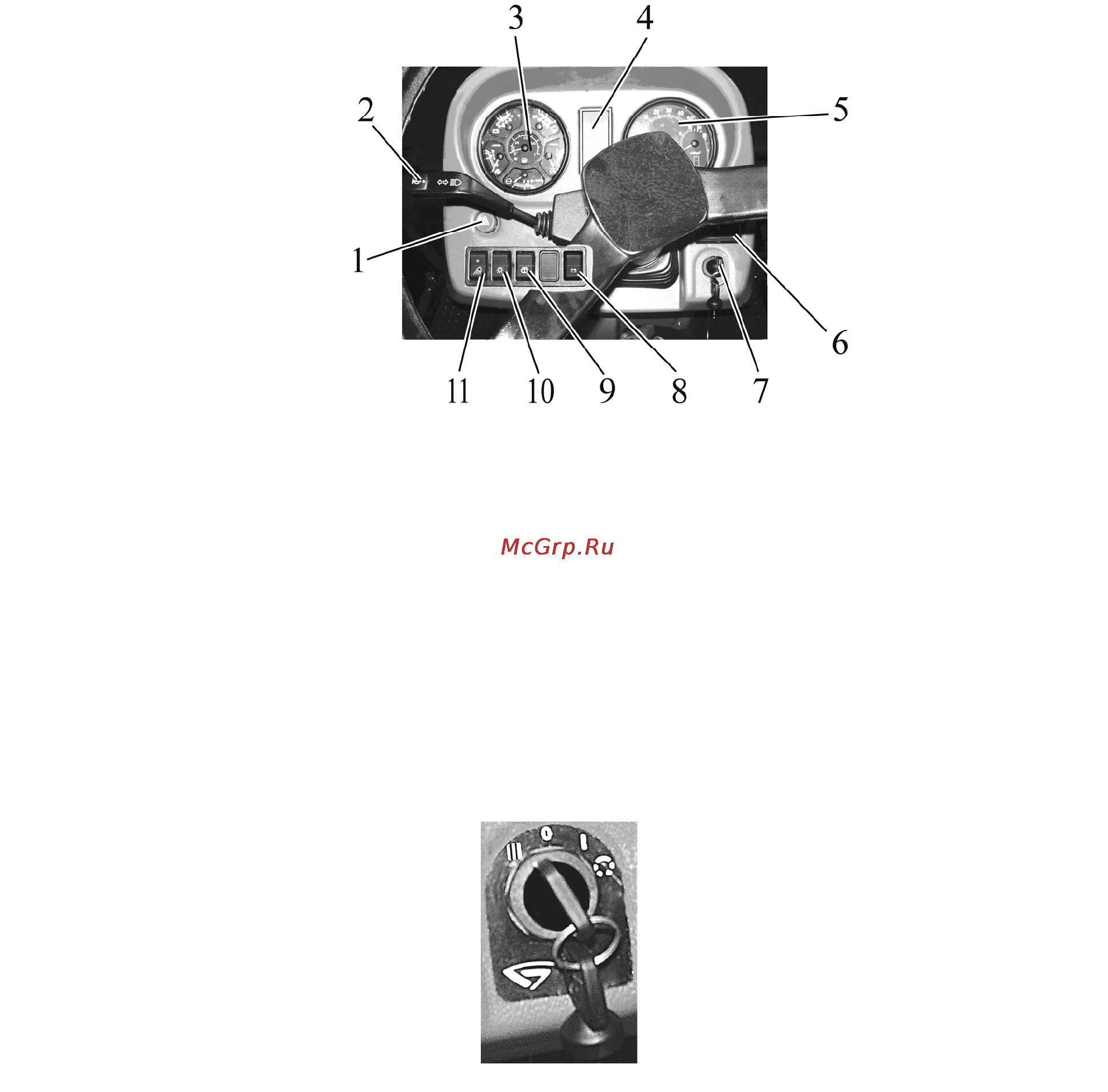

1 – выключатель аварийной световой сигнализации; 2 – многофункциональный подру-

левой переключатель, (указателей поворотов, дальнего/ближнего света, звукового сигнала,

сигнализацией дальним светом); 3 – комбинация приборов; 4 – блок контрольных ламп; 5 – ин-

дикатор комбинированный (ИК); 6 – пульт управления индикатором комбинированным; 7 – вы-

ключатель стартера и приборов; 8 – дистанционный выключатель аккумуляторных батарей; 9 –

выключатель омывателя переднего стекла; 10 – центральный переключатель света; 11 – вы-

ключатель передних

рабочих фар, установленных на кронштейнах передних фонарей.

Рисунок 2.1 – модернизированный щиток приборов

Выключатель стартера и приборов 7 (рисунок 2.1) имеет четыре поло-

жения, как показано на рисунке 2.2:

«0» – выключено;

«I» – включены приборы, блок контрольных ламп, свечи накаливания;

«II» – включен стартер (нефиксированное положение);

«III" – включен радиоприемник (поворот ключа против часовой стрелки).

Рисунок 2.2 – Положения выключателя стартера и приборов

ВНИМАНИЕ: ПОВТОРНОЕ ВКЛЮЧЕНИЕ СТАРТЕРА ВОЗМОЖНО ТОЛЬКО

ПОСЛЕ ВОЗВРАТА КЛЮЧА В ПОЛОЖЕНИЕ «0» ВЫКЛЮЧАТЕЛЯ! ДЛЯ ПЕРЕВОДА

ВЫКЛЮЧАТЕЛЯ СТАРТЕРА И ПРИБОРОВ В ПОЛОЖЕНИЕ «III» НЕОБХОДИМО КЛЮЧ

ВДАВИТЬ В ВЫКЛЮЧАТЕЛЬ И ПОВЕРНУТЬ ЕГО ПРОТИВ ЧАСОВОЙ СТРЕЛКИ!
