В щитке приборов смонтированы три блока плавких предохранителей элек-

трических цепей. Для доступа к плавким предохранителям отверните два винта 2

(рисунок 2.3) и откройте крышку щитка приборов 1.

Назначения и номиналы предохранителей щитка приборов представлены

в разделах «Органы управления и приборы» руководств 1025-0000010 РЭ и

1021-0000010 РЭ.

1 – крышка щитка приборов 2 – винт.

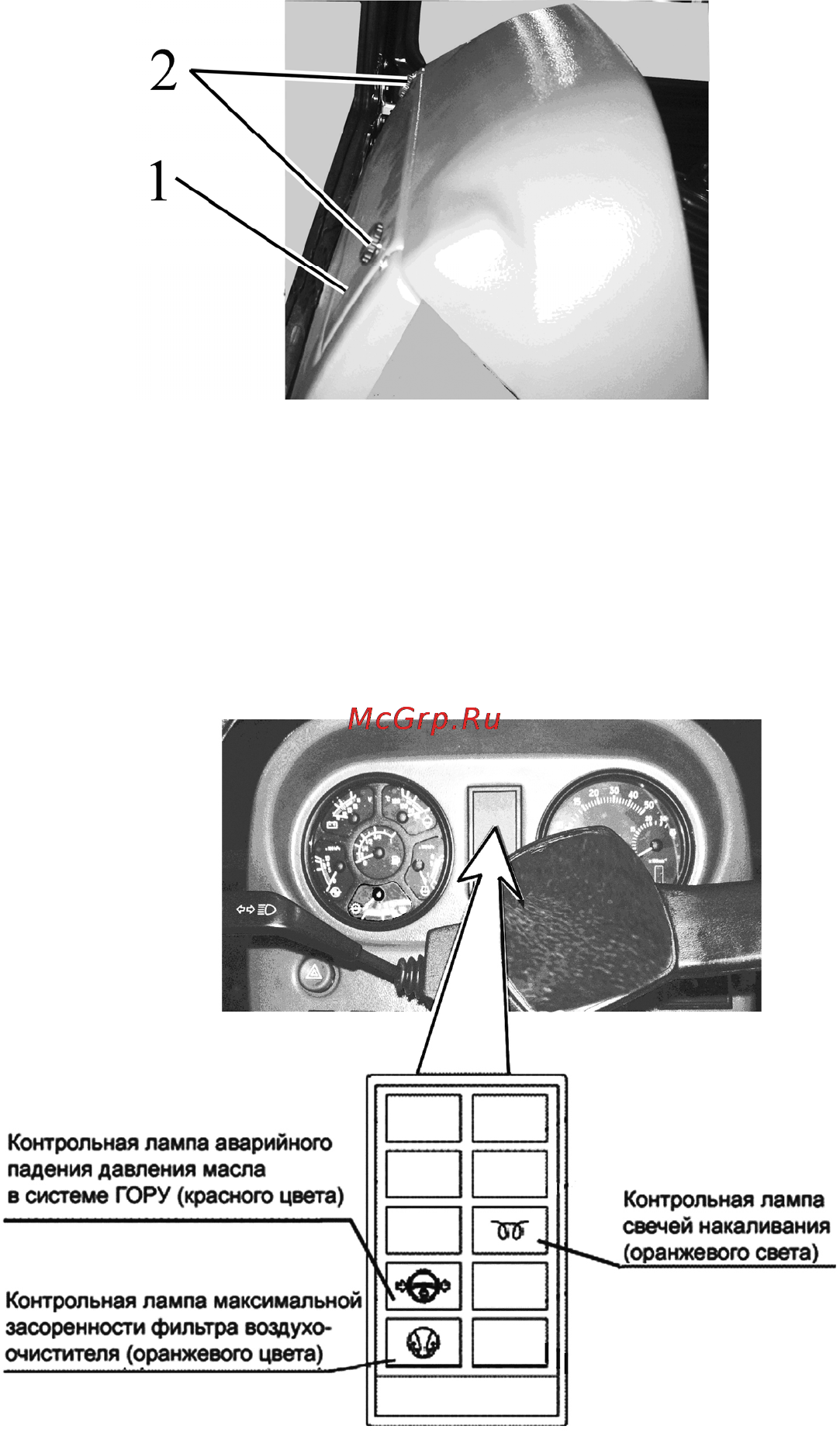

Рисунок 2.3 – Расположение блоков предохранителей в щитке приборов

Блок контрольных ламп 4 (рисунок 2.1) расположен на щитке приборов и

включает в себя три лампы. Схема расположения контрольных ламп – согласно ри-

сунку 2.4.

Рисунок 2.4 – Блок контрольных ламп

Принцип работы контрольных ламп:

- контрольная лампа аварийного давления масла в ГОРУ – загорается при

падении давления масла в гидросистеме ГОРУ ниже 0,08 МПа;

- контрольная лампа максимальной засоренности фильтра воздухоочистите-

ля – загорается, когда превышен максимально допустимый уровень засоренности

фильтра и необходима его очистка;

- контрольная лампа свечей накаливания – отображает работу свечей нака-

ливания (алгоритм работы контрольной лампы свечей накаливания приведен в

разделах «Подготовка трактора к работе» руководств 1025-0000010 РЭ и 1021-

0000010 РЭ).
