1025.4-0000010-02 РЭ

2.2.2 Индикатор комбинированный и пульт управления ИК

2.2.2.1 Общие сведения

Индикатор комбинированный 5 (рисунок 2.1) (далее – ИК) и пульт управления

индикатором комбинированным 6 (далее – ПУИК) отображают информацию об экс-

плуатационных параметрах систем и агрегатов трактора и предоставляют операто-

ру данные о нарушении работы или о выходе из строя какой-либо системы.

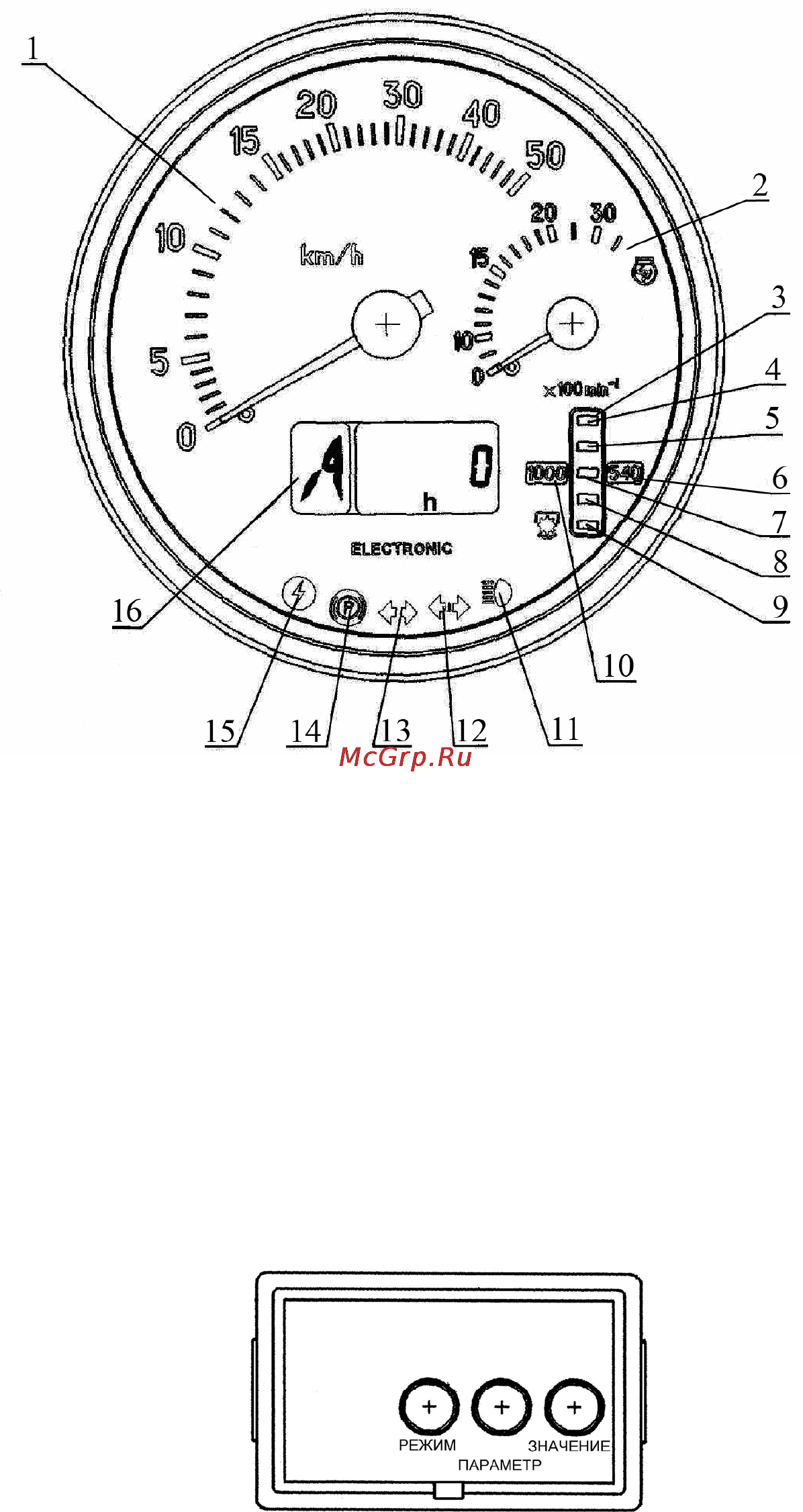

В состав ИК входят указатели и лампы-сигнализаторы, согласно рисунку 2.5.

1 – указатель скорости (стрелочный индикатор); 2 – указатель оборотов дви-

гателя (стрелочный индикатор); 3 – указатель оборотов ВОМ (световой индикатор);

4, 9 – сегменты шкалы оборотов ВОМ (желтого цвета); 5, 7, 8 – сегменты шкалы

оборотов ВОМ (зеленого цвета); 6 – сигнализатор диапазона шкалы оборотов

ВОМ «540 мин

-1

» (желтого цвета); 10 – сигнализатор диапазона шкалы оборотов

ВОМ «1000 мин

-1

» (желтого цвета); 11 – контрольная лампа-индикатор включения

дальнего света фар (синего цвета); 12 – контрольная лампа-индикатор включения

указателей поворотов прицепа (зеленого цвета); 13 – контрольная лампа-индикатор

включения указателей поворотов трактора (зеленый цвета); 14 – контрольная лам-

па-сигнализатор включения стояночного тормоза (красного цвета); 15 – контроль-

ная лампа-сигнализатор повышенного напряжения бортовой сети (красного цвета);

16 – многофункциональный индикатор

Рисунок 2.5 – Индикатор комбинированный

Пульт управления ИК представлен на рисунке 2.6.

Рисунок 2.6 – Пульт управления индикатором комбинированным

Пульт управления 6 (рисунок 2.1) позволяет производить ручное программи-

рование индикатора с помощью кнопок «Параметр» и «Значение» (см. рисунок 2.6),

а также с помощью кнопки «Режим» изменять режим отображения выводимых на

многофункциональный индикатор параметров.
