260S3A – 0000100 РЭ

158

Установите крышку люка, датчик частоты вращения и закрепите их.

Установите колпак крышки головки цилиндров.

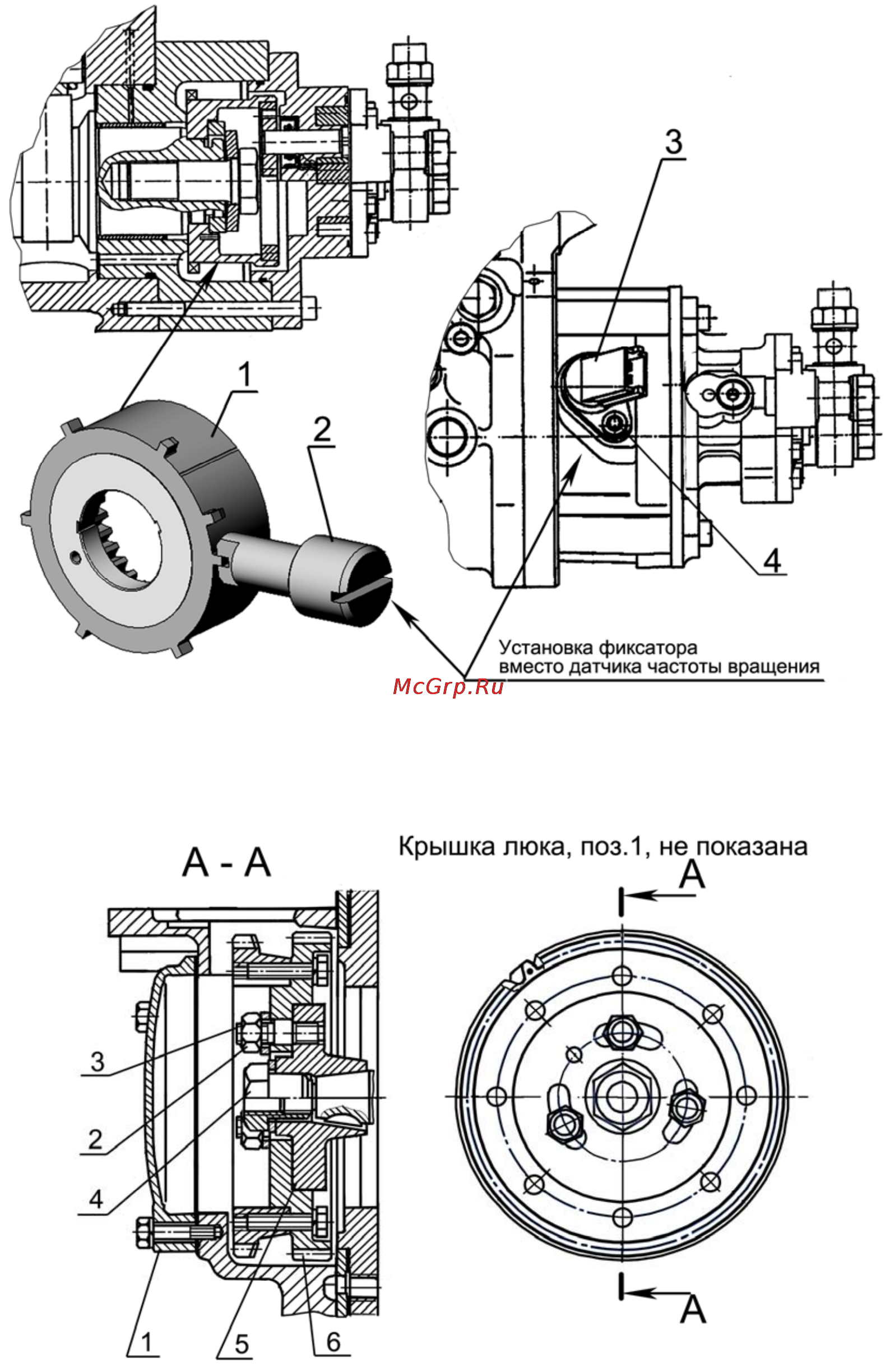

1 – шестерня привода топливоподкачивающего насоса с импульсным венцом; 2 – приспособление для

фиксации; 3 –датчик частоты вращения; 4 – винт крепления датчика;

Рисунок 4 – Установка приспособления фиксации положения импульсного венца ше-

стерни привода топливоподкачивающего насоса

1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода;

6 – шестерня привода топливного насоса.

Рисунок 5- Привод топливного насоса
