Беларус 1502 [164/164] Приложение и справочное
![Беларус 1502 [164/164] Приложение и справочное](/views2/1156561/page164/bga4.png)
260С – 0000100 РЭ
163
Приложение И (справочное)

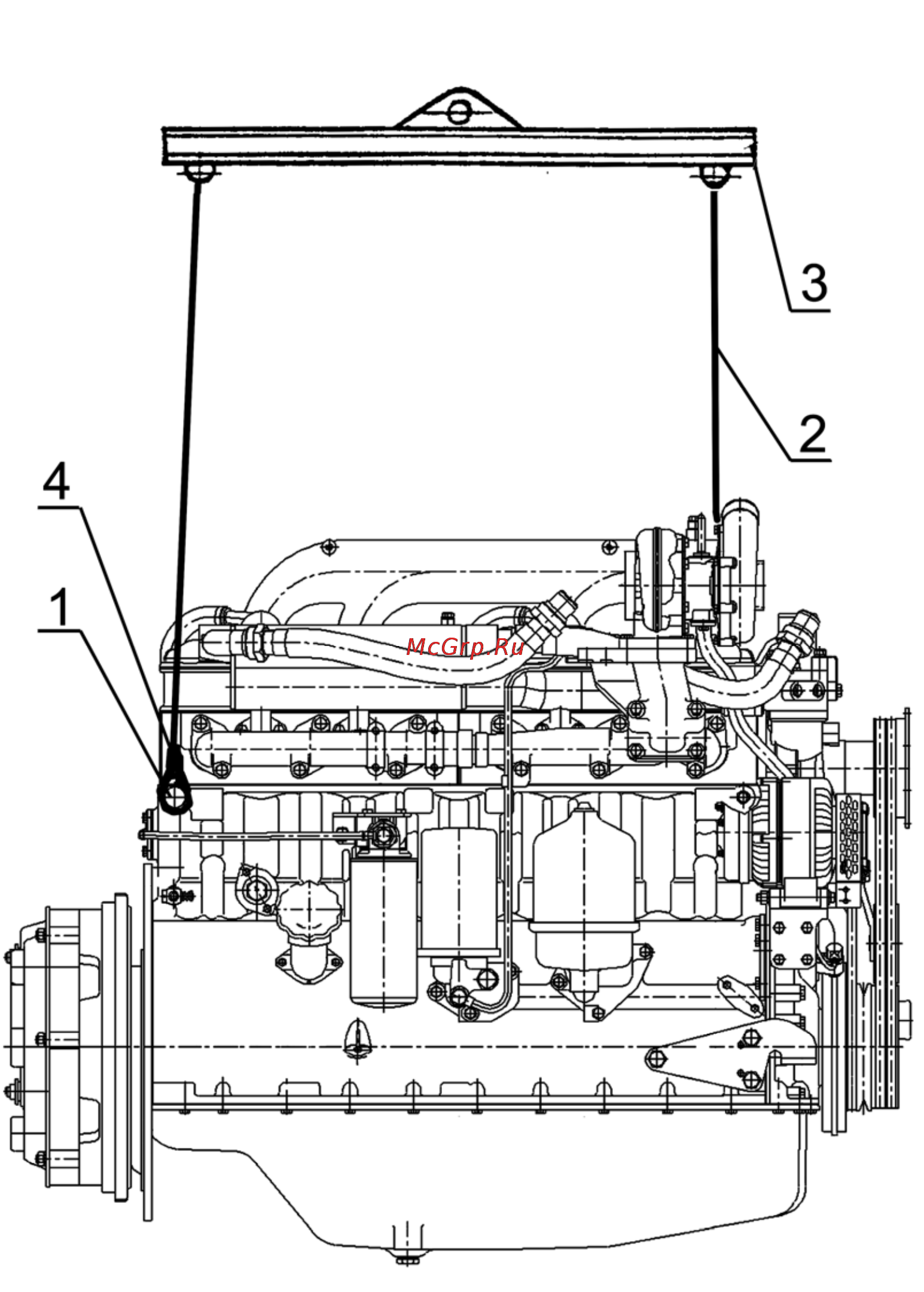

Схема строповки дизеля
1 – рым-болт; 2 – трос (цепь); 3 – балка; 4 -захват
Рисунок 1 – Схема строповки дизеля
