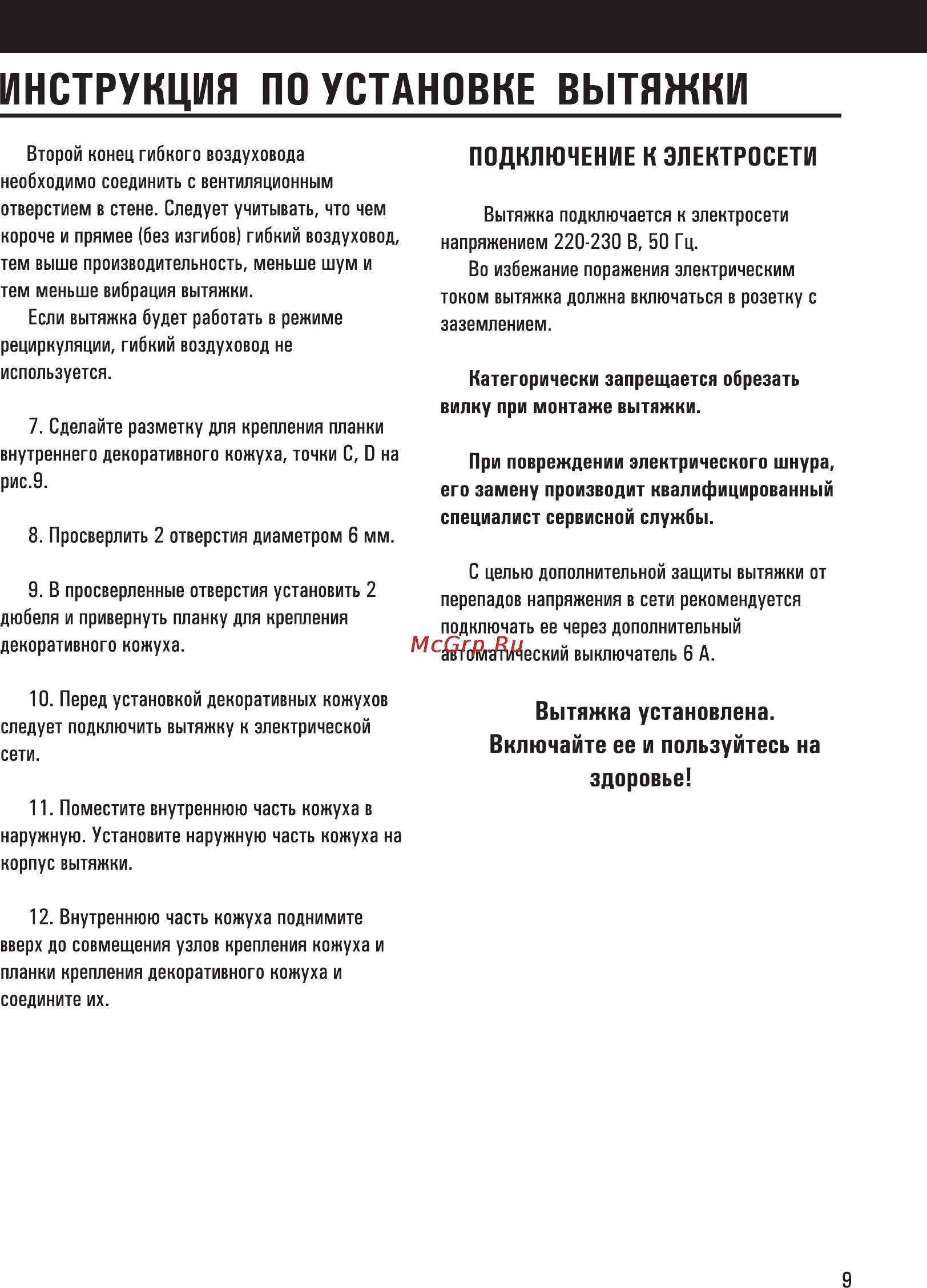

ИНСТРУКЦИЯ ПО УСТАНОВКЕ вытяжки Второй конец гибкого воздуховода необходимо соединить с вентиляционным отверстием в стене Следует учитывать что чем короче и прямее без изгибов гибкий воздуховод тем выше производительность меньше шум и тем меньше вибрация вытяжки Если вытяжка будет работать в режиме рециркуляции гибкий воздуховод не используется 7 Сделайте разметку для крепления планки внутреннего декоративного кожуха точки С 0 на рис 9 8 Просверлить 2 отверстия диаметром 6 мм 9 В просверленные отверстия установить 2 дюбеля и привернуть планку для крепления декоративного кожуха 10 Перед установкой декоративных кожухов следует подключить вытяжку к электрической сети ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ Вытяжка подключается к электросети напряжением 220 230 В 50 Гц Во избежание поражения электрическим током вытяжка должна включаться в розетку с заземлением Категорически запрещается обрезать вилку при монтаже вытяжки При повреждении электрического шнура его замену производит квалифицированный специалист сервисной службы С целью дополнительной защиты вытяжки от перепадов напряжения в сети рекомендуется подключать ее через дополнительный автоматический выключатель В А Вытяжка установлена Включайте ее и пользуйтесь на здоровье 11 Поместите внутреннюю часть кожуха в наружную Установите наружную часть кожуха на корпус вытяжки 12 Внутреннюю часть кожуха поднимите вверх до совмещения узлов крепления кожуха и планки крепления декоративного кожуха и соедините их 9
