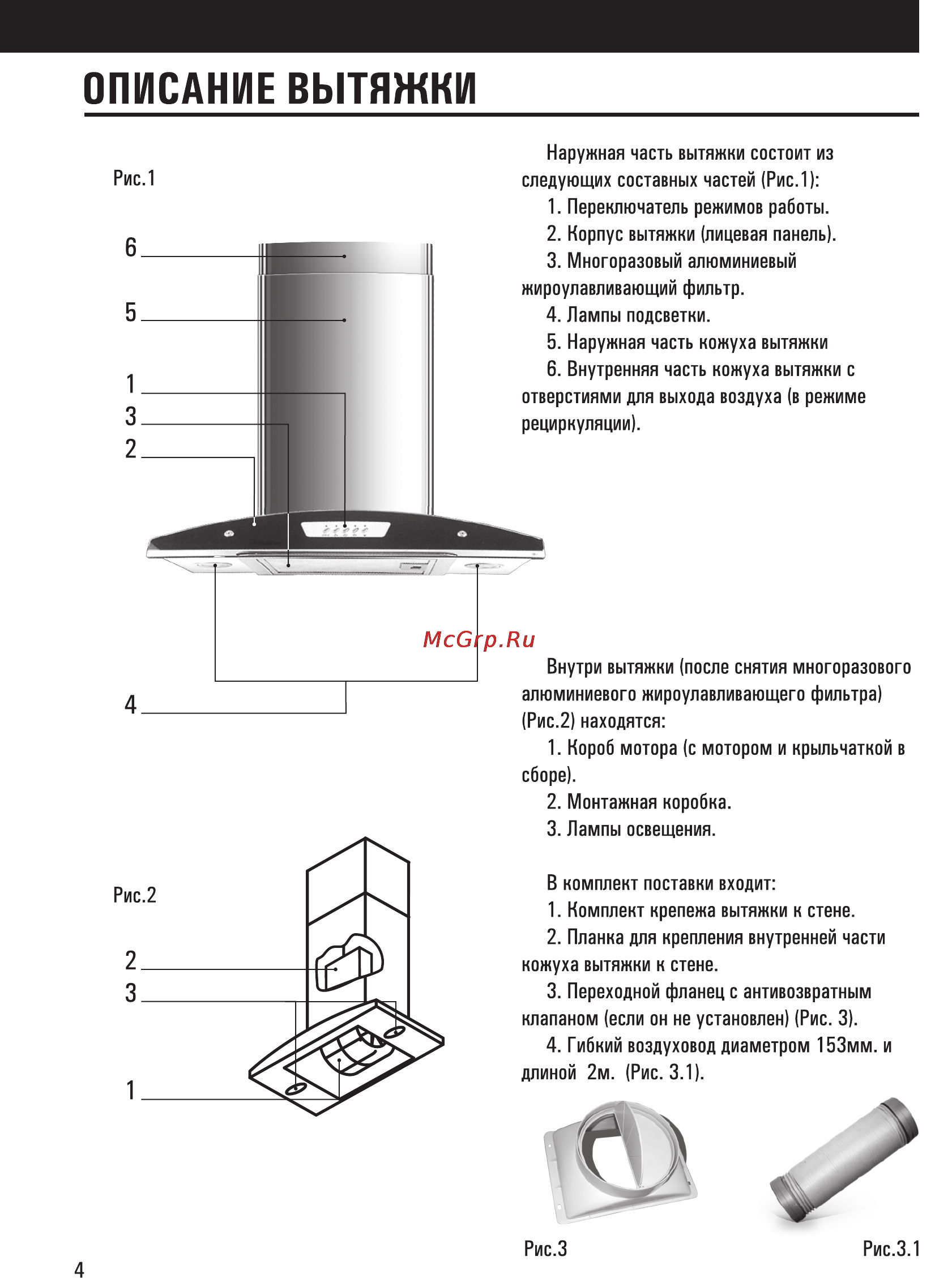

ОПИСАНИЕ ВЫТЯЖКИ Рис 1 6 5 3 2 Наружная часть вытяжки состоит из следующих составных частей Рис 1 1 Переключатель режимов работы 2 Корпус вытяжки лицевая панель 3 Многоразовый алюминиевый жироулавливающий фильтр 4 Лампы подсветки 5 Наружная часть кожуха вытяжки 6 Внутренняя часть кожуха вытяжки с отверстиями для выхода воздуха в режиме рециркуляции Внутри вытяжки после снятия многоразового алюминиевого жироулавливающего фильтра Рис 2 находятся 1 Короб мотора с мотором и крыльчаткой в сборе 2 Монтажная коробка 3 Лампы освещения В комплект поставки входит 1 Комплект крепежа вытяжки к стене 2 Планка для крепления внутренней части кожуха вытяжки к стене 3 Переходной фланец с антивозвратным клапаном если он не установлен Рис 3 4 Гибкий воздуховод диаметром 153мм и длиной 2м Рис 3 1 Рис З 4 Рис 3 1
