Siemens LC97BE532 [11/16] Общие указания

Общие указания

Режим отвода воздуха

Указание: Вытяжной воздух не должен выходить ни через

эксплуатируемую дымовую трубу, ни в шахту, служащую для

вытяжной вентиляции помещений, в которых находится

источник пламени.

■ Если вытяжной воздух выходит в неиспользуемую дымовую

трубу, следует получить разрешение у компетентного лица,

ответственного за эксплуатацию и очистку труб.

■ Если вытяжной воздух отводится через наружную стену,

следует использовать телескопический блок в кладке.

Труба для отвода воздуха

Указание: Производитель прибора не даёт гарантии в случае

рекламаций, касающихся участков трубопровода.

■ Оптимальная мощность прибора достигается за счёт

короткой прямой отводной трубы, имеющей по возможности

большой диаметр.

■ При наличии длинных шероховатых отводных труб, большого

количества колен или труб с диаметром менее 150 мм

оптимальная мощность вытяжки не достигается и шум

вентилятора становится громче.

■ Трубы или шланги для прокладки трубы для отвода воздуха

должны быть выполнены из невоспламеняющегося

материала.

Круглые трубы

Рекомендуется внутренний диаметр 150 мм, как минимум

120 мм.

Плоские каналы

Внутреннее поперечное сечение должно соответствовать

диаметру круглых труб.

Ø150мм ок.177см

Ø120мм ок.113см

■ Плоские каналы не должны иметь резких изгибов.

■ При несоответствии диаметров труб используйте

герметизирующую ленту.

Проверка стены

■ Стена должна быть ровной, вертикальной и обладать

достаточной прочностью.

■ Глубина высверленных отверстий должна соответствовать

длине винтов. Дюбели должны обеспечивать надежную

фиксацию.

■ Входящие вкомплект поставки винты идюбели рассчитаны

на массивную кирпичную кладку. Для стен другой

конструкции (напр., из гипсокартона, пористого бетона,

кирпича из поротона) необходимо использовать

соответственно другие, подходящие средства крепления.

■ Макс. вес вытяжки – 40 кг.

Электрическое подключение

: Опасность удара током!

Некоторые детали внутри прибора имеют острые кромки, что

может повредить соединительный провод. Проследите, чтобы

соединительный провод не зажимался и не перегибался.

Необходимые для электроподключения характеристики Вы

найдете на типовой табличке внутри бытового прибора, сняв

металлический жироулавливающий фильтр.

Длина соединительного кабеля: ок.1,30м

Этот бытовой прибор отвечает требованиям Правил ЕС

по подавлению

радиопомех.

Этот прибор разрешается подключать только к установленной

согласно предписаниям розетке с защитным контактом.

Розетку с защитным контактом желательно расположить

по возможности позади обшивки вытяжной трубы.

■ Розетка с защитным контактом должна подключаться

кэлектросети через собственный контур тока.

■ Если по завершении монтажа вытяжки розетка с защитным

контактом оказалась в недоступном месте, то в этом случае

необходимо установить разъединительное устройство,

как при стационарном подключении.

Вслучае стационарного подключения монтаж требует наличия

разъединительных устройств ввиде переключателей

с зазорами между контактами более 3 мм и отключением всех

полюсов (линейные защитные автоматы, предохранители

и контакторы). Стационарное подключение выполняется только

квалифицированным специалистом-электриком.

Установка

Подготовка к установке

Внимание!

Убедитесь в том, что в области отверстий нет электропроводки,

газовых или водопроводных труб.

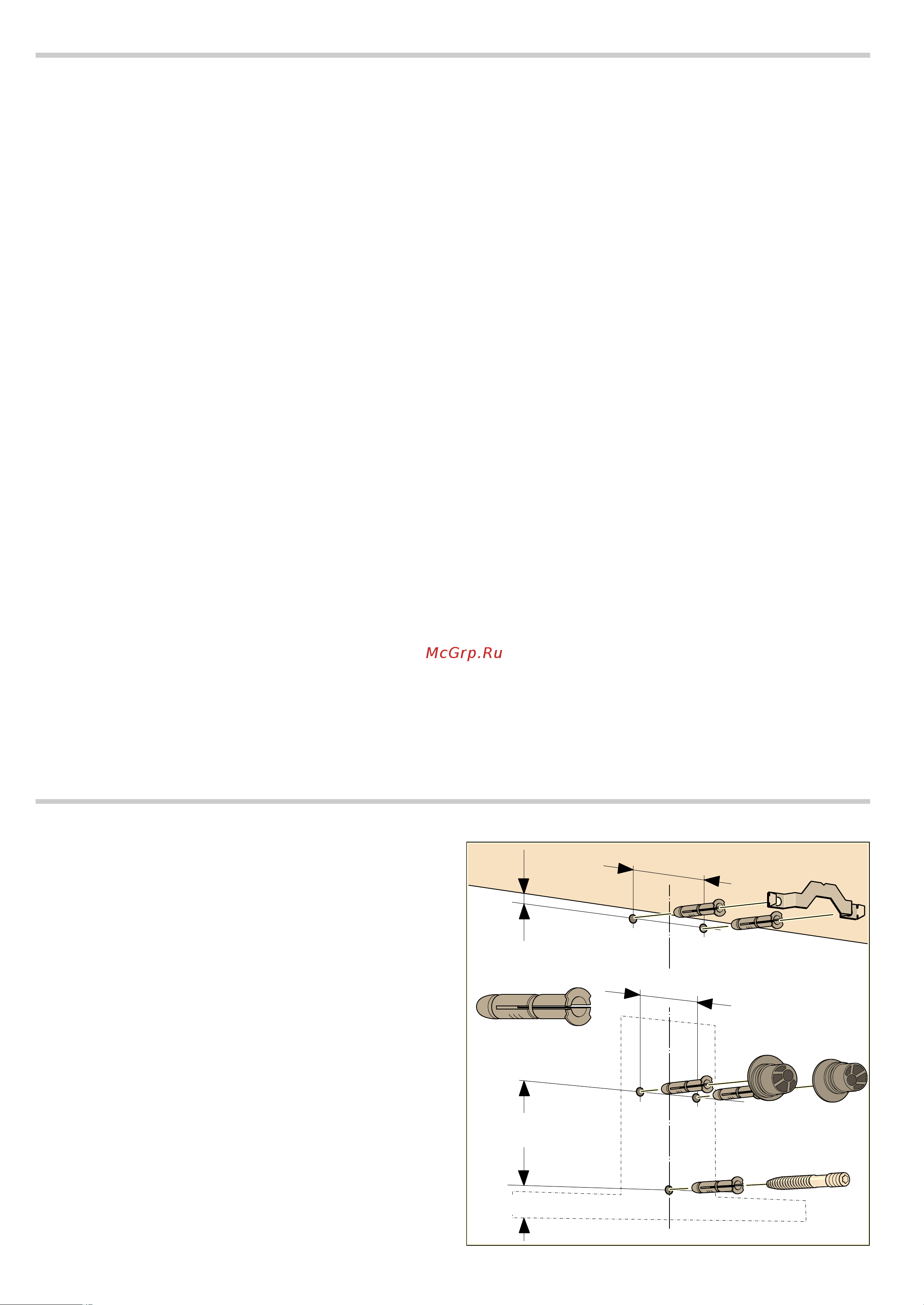

1. Начертите вертикальную осевую линию на стене от верхней

панели до нижней кромки вытяжки.

2. Обозначьте положения винтов и контур области установки.

3. Просверлите 5 отверстий (Ø 8 мм, глубина 80 мм) для

крепления и вставьте дюбели заподлицо со стенкой.

[

PP

PP

PP

PP

PP
