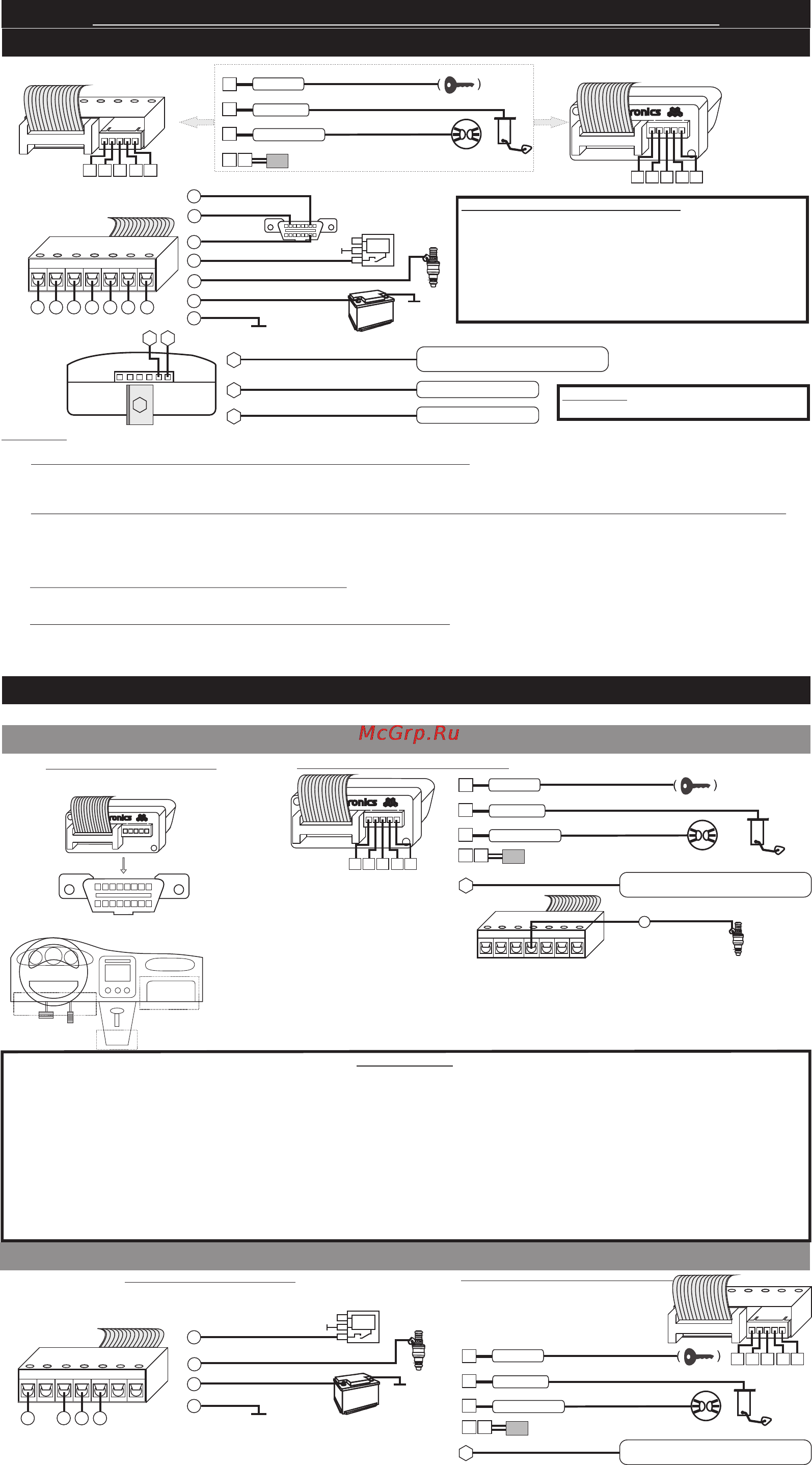

Multitronics MPC-800 Инструкция по подключению онлайн
Назначение проводов.
Порядок подключения
Подключение к автомобилям с разъемом OBD-2 (простое подключение)
Подключение в универсальном режиме
34
5
7
7-контактный разъем переходника
(вид со стороны подключения
дополнительных проводов)
3
4
5
7
к датчику скорости
к форсунке
+
а
ккум
уля
то
р
+12В АКБ
масса
1 2 3 4 5
7-контактный разъем переходника
(вид со стороны подключения шлейфа)
желтый
к замку зажигания (+)
коричневый
к габаритным огням
зеленый
к датчику уровня топлива
датчик температуры воздуха
1
3
2
4 5
Минимальное подключение
Опциональные цепи подключения
Внимание! Подключение прибора следует производить при отключенной аккумуляторной батарее!
7-контактный разъем переходника
(вид со стороны подключения шлейфа)
1
2
3
4
5
7
6
1 8
9 16
J1850
L-линия
к датчику скорости
к форсунке
+
а
кк
умул
ятор
+12В АКБ
масса
K-линия
7-контактный разъем переходника
(вид со стороны подключения
дополнительных проводов)
16-контактный разъем OBD-2
(вид со стороны подключения шлейфа)
1 2 3 4 5
1 2 3 4 5
желтый
к замку зажигания (+)
коричневый
к габаритным огням
зеленый
к датчику уровня топлива
датчик температуры воздуха
1
3
2
4 5
Дублирующиеся контакты в разъемах:
К-линия
L-линия
J1850
+12В АКБ
масса (-)
Внимание! При подключении к а/м 16-контактного разъема
OBD-2, указанные выше контакты в
7-контактом переходнике подключать запрещено.
1234
5
67
У
управление ближним светом
выход управления реле включения
ближнего света фар (не более 200мА)
Multitronics PU-4TC
П
к парковочному радару
ПУ
6-контактный разъем МК
(вид со стороны контактов)
Внимание! Датчик температуры следует располагать в месте, защищенном от попадания грязи, воды и снега, либо в любом другом месте,
максимально изолированном от потоков воздуха нагретого двигателя, а также нагреваемых двигателем или солнцем деталей.
Порядок подключения провода управления включением ближнего света фар:
1. Обожмите провод в клемме из комплекта МК (провод в комплект не входит).
2. Вставьте до упора клемму с проводом в 2-контактный разъем из комплекта МК.
3. Подключите разъем с проводом к 6-контактному разъему МК - подключение производится к 5 контакту, считая слева.
При одновременном подключении парковочного радара Multitronics PU-4TC и провода управления включением ближнего света фар:
повторите п.п. 1, 2
3. Отрежьте разъем парктроника, оголите около 3 мм провода и обожмите его в клемме из комплекта МК.
4. Вставьте до упора клемму с проводом в предназначенное для него место 2-контактного разъема.
5. Подключите разъем с проводом к 6-контактному разъему МК - подключение производится к 5 и 6 контактам, считая слева (управление -
контакт №5, парктроник - контакт №6).
Подключение парковочного радара Multitronics PT-4TC:
Подключите 3-контактный разъем парктроника к 6-контактному разъему МК к 2, 3 и 4 контактам, считая слева (маркированная сторона
разъема - контакт №2).
Подключение 2-х парковочных радаров одновременно (спереди и сзади):
При подключении 2-х парковочных радаров одновременно (спереди и сзади), шлейфы соединяются параллельно (провод к проводу)
методом скрутки.
Внимание! Допускается одновременное подключение парктроников только одной модификации, совместная работа PU-4TC и PT-4TC
невозможна!
P
P
Multitronics PT-4TC
разъем парковочного радара
Внимание! Одновременное подключение
PU-4TC и PT-4TC недопустимо.
1 8
9 16
16-контактный разъем OBD-2
бортового компьютера
16-контактный разъем OBD-2 в автомобиле
соединить
Дополнительные возможности МК при подключении опциональных цепей:
1 контакт - включение режима “Физический замок зажигания”: МК будет включаться при включении зажигания
автомобиля (в режиме “Виртуальный замок зажигания” включение происходит после пуска двигателя).
2 контакт - функции “Предупреждение о невыключенных габаритах”, “Предупреждение о невключенном ближнем
свете”, “Автоматическое включение ближнего света фар”.
3 контакт - в случае, если параметр “Остаток топлива в баке” по протоколу диагностики не передается, подключение
данного вывода позволит реализовать функцию автоматического слежения за уровнем топлива в баке.
4 контакт переходника - отображение параметра “Время впрыска” непосредственно с форсунки автомобиля (в случае,
если параметр не поддерживается в выбранном протоколе диагностики). Только для
бензиновых двигателей.
контакт “У” - включение ближнего света фар при начале движения автомобиля, подключение производится к
управляющему выходу реле ближнего света фар. Допустимая нагрузка - не более 200мА. Для корректной
работы требуется подключение физического замка зажигания и габаритных огней.
Минимальное подключение
Опциональные цепи подключения
7-контактный разъем переходника
(вид со стороны подключения
дополнительных проводов)
1 2 3 4 5
4
к форсунке
желтый
к замку зажигания (+)
коричневый
к габаритным огням
зеленый
к датчику уровня топлива
датчик температуры воздуха
1
3
2
4 5
У
управление ближним светом
выход управления реле включения
ближнего света фар (не более 200мА)
У
управление ближним светом
выход управления реле включения
ближнего света фар (не более 200мА)
Типичные места расположения колодки OBD-2:
1 - Под рулевой колонкой (большинство автомобилей)
2 - Рядом с ручкой переключения передач или стояночного
тормоза (Opel, Audi...)
3 - За перчаточным ящиком (Renault Logan, Lada Priora)
1
2
3
-1-
Руководство по подключению Multitronics MPC-800
