Multitronics VC730 Инструкция по подключению онлайн
Шаг 1
Шаг 2
1. Установить пластину в корпус кожуха .
3. Провести интерфейсный шлейф (опционально
шлейф парктроника) через окно в пластине узла
крепления и через окно в корпусе МК, и вставить
разъём в блок МК.
4. Вставить блок МК в корпус и привинтить тремя
саморезами.
Шаг 3
2. Наживить четырьмя
саморезами собранный
МК к пластине
поворотного узла
крепления.
Шаг 4
Шаг 5
5. Наживить двумя винтами
с гайками основание
поворотного узла крепления
к пятке узла крепления.
6. Определить место крепления МК на лобовом стекле
или на “торпедо”
поперечный наклон корпуса, так чтобы экран был
направлен на водителя, затем затянуть все крепления.
7. Одеть крышку, задвинув её в указанном направлении.
. При выборе места приклейки МК
учитывайте возможность доступа к обоим винтам М4
поворотного крепления (см. п.5) для обеспечения
возможности демонтажа. Отрегулировать продольный и
Шаг 4а
Шаг 5а
5а. Наживить двумя винтами с
гайками основание
поворотного узла к
кронштейну крепления на
“торпедо”.

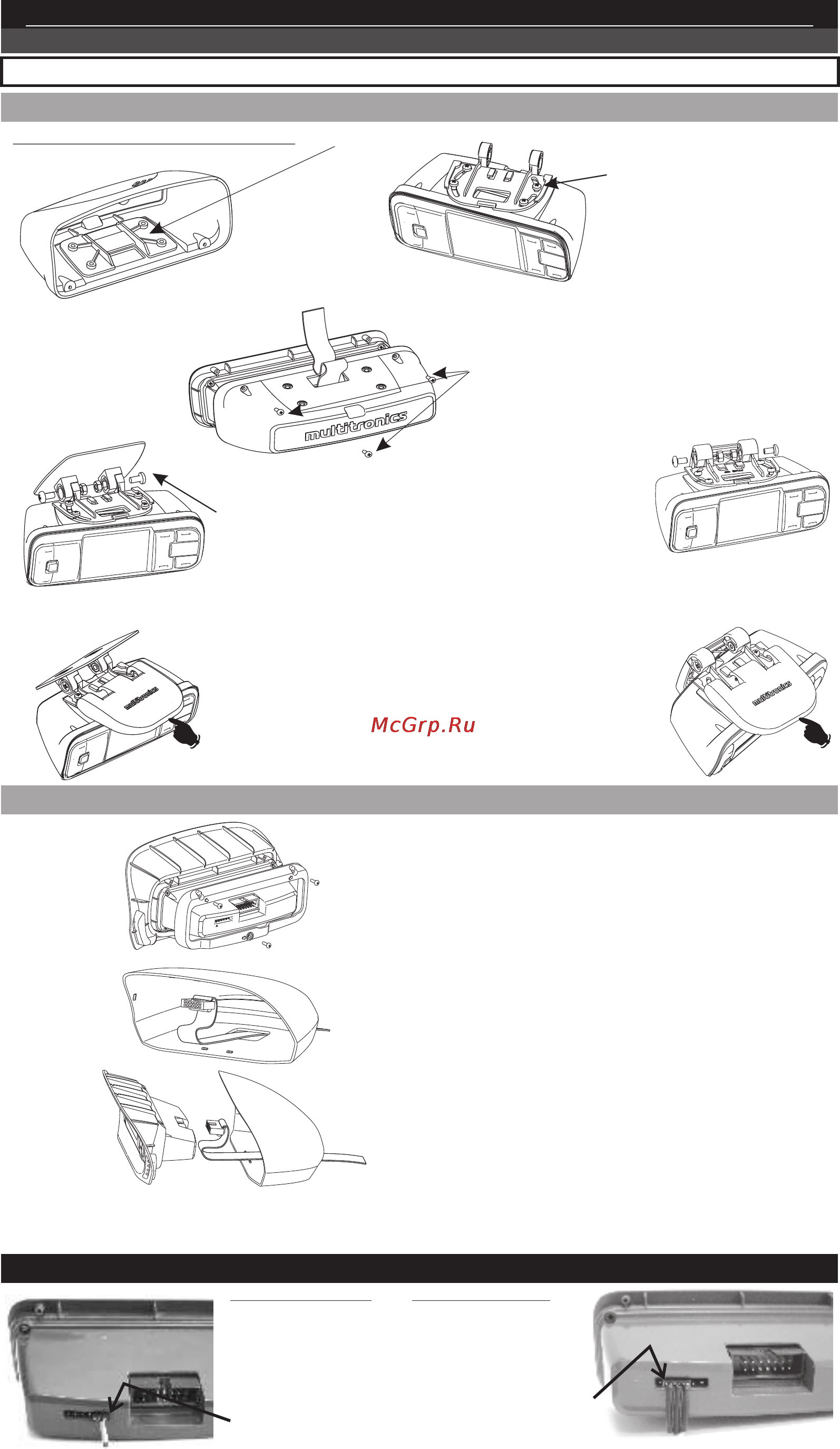

Установка бортового компьютера Multitronics VC730
Подключение парковочного радара Multitronics (опция)
Multitronics PU-4TC
Подключение к двум
крайним контактам
дополнительного
разъема МК
(сигнальный провод -
контакт №6).
Маркированная сторона
разъема парктроника
должна быть обращена
в сторону основного
разъема МК.
Multitronics PT-4TC
Подключение к трем
контактам
дополнительного разъема
МК (2, 3, 4 контакты,
считая слева).
Маркированная сторона
разъема парктроника
должна быть обращена к
краю МК.
Установка и подключение бортовых компьютеров Multitronics
Установка и подключение Multitronics VC730, TC 740
-1-
1. Собрать основной модуль МК с передней вставкой корпуса,
для чего: вставить модуль во вставку, установить прижимную
рамку и привинтить тремя винтами.
2. Провести шлейф в окно в корпусе МК.
3. Присоединить шлейф к блоку МК и закрыть корпус.
Шаг 1
Шаг 2
Шаг 3
Шаг 4
4.1 Обезжирить место приклейки, приклеить МК с помощью прилагаемой двусторонней ленты.
4.2 Проложить интерфейсный шлейф и шлейф парктроника (опционально) под обшивками,
подключить МК согласно электрической схеме.
Установка бортового компьютера Multitronics TC 740
При подключении 2-х парковочных радаров одновременно (спереди и сзади) шлейфы соединяются параллельно
(провод к проводу). Допускается одновременное подключение парктроников только одной модели, например
совместная работа PT-4TC и PU-4TC невозможна.
Внимание! Запрещается установка МК ближе 20 см от приемопередатчика (RF-модуля) сигнализации!
