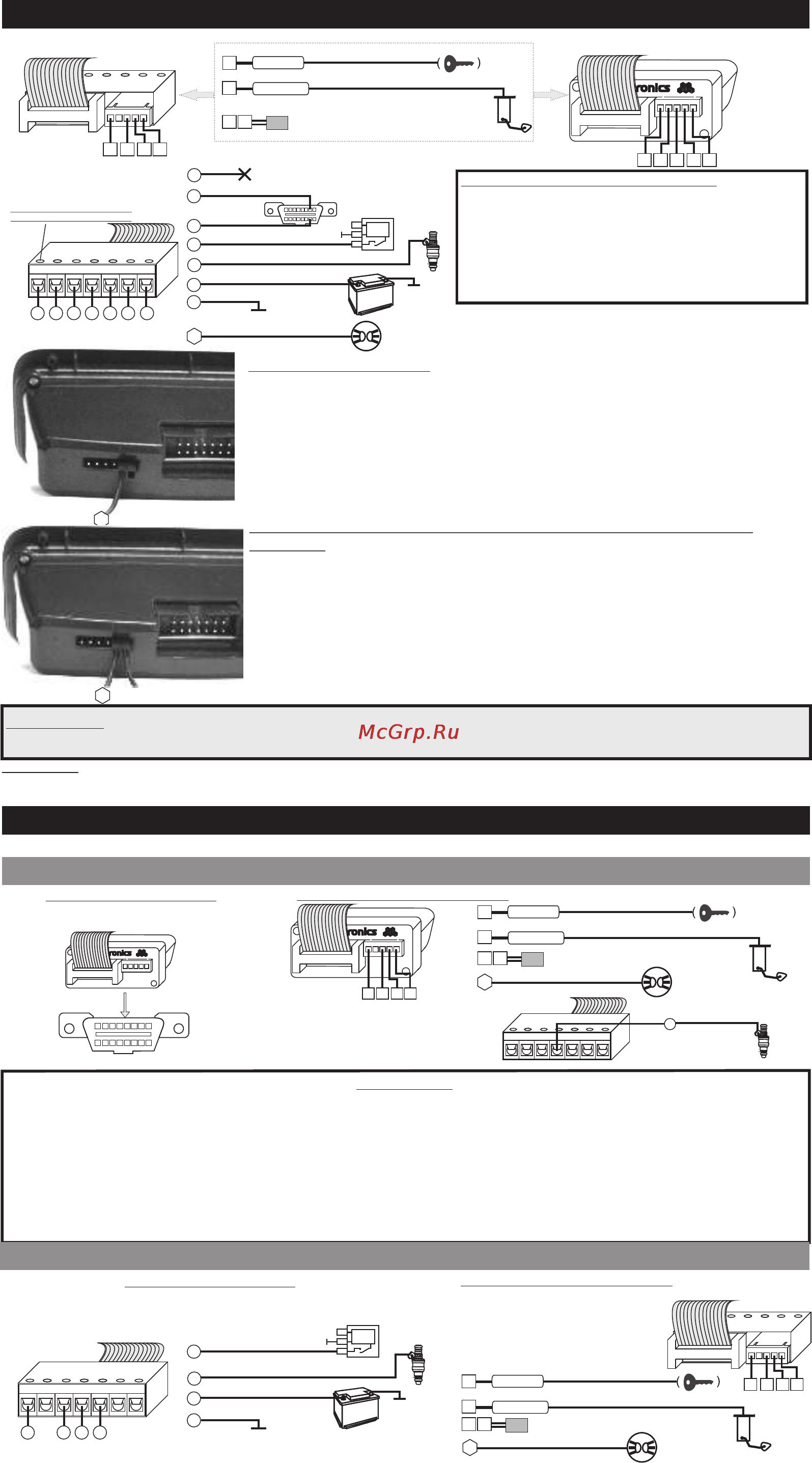

Порядок подключения
Подключение к автомобилям с разъемом OBD-2 (простое подключение)
1 8
9 16
16-контактный разъем OBD-2
бортового компьютера
16-контактный разъем OBD-2 в автомобиле
соединить
Дополнительные возможности МК при подключении опциональных цепей:
1 контакт - включение режима “Физический замок зажигания”: МК будет включаться при включении зажигания
автомобиля (в режиме “Виртуальный замок зажигания” включение происходит после пуска двигателя).
3 контакт - в случае, если параметр “Остаток топлива в баке” по протоколу диагностики не передается, подключение
данного вывода позволит реализовать функцию автоматического слежения за уровнем топлива в баке
(режим “Бак ДУТ”).
4 контакт переходника - отображение параметра “Время впрыска” непосредственно с форсунки автомобиля (в случае,
если параметр не поддерживается в выбранном протоколе диагностики).
контакт “Г” - функция “Переключение яркости день/ночь”, “Предупреждение о невыключенных габаритах”,
“Предупреждение о невключенном ближнем свете” либо использование совместно с газовым
оборудованием: максимально точный расчет расхода топлива с учетом отдельной поправки для газа.
Минимальное подключение
Опциональные цепи подключения
7-контактный разъем переходника
(вид со стороны подключения
дополнительных проводов)
Подключение в универсальном режиме
1 3 4 5
4
к форсунке
желтый
к замку зажигания (+)
зеленый
к датчику уровня топлива
датчик температуры воздуха
1
3
4 5
34
5
7
7-контактный разъем переходника
(вид со стороны подключения
дополнительных проводов)
3
4
5
7
к датчику скорости
к форсунке
+
а
кк
ум
улятор
+12В АКБ
масса
7-контактный разъем переходника
(вид со стороны подключения шлейфа)
зеленый
к датчику уровня топлива
датчик температуры воздуха
3
4 5
желтый
к замку зажигания (+)
1
Минимальное подключение
Опциональные цепи подключения
-2-
Г
к габаритным огням
1 3 4 5
Г
к габаритным огням
Назначение проводов.
7-контактный разъем переходника
(вид со стороны подключения шлейфа)
1
2
3
4
5
7
6
1 8
9 16
L-линия
к датчику скорости
к форсунке
+
акк
ум
улято
р
+12В АКБ
масса
K-линия
7-контактный разъем переходника
(вид со стороны подключения
дополнительных проводов)
16-контактный разъем OBD-2
(вид со стороны подключения шлейфа)
1 2 3 4 5
1 3 4 5
желтый
к замку зажигания (+)
зеленый
к датчику уровня топлива
датчик температуры воздуха
1
3
4 5
Дублирующиеся контакты в разъемах:
К-линия
L-линия
+12В АКБ
масса (-)
Внимание! При подключении к а/м 16-контактного
разъема OBD-2, указанные выше контакты в
7-контактом переходнике подключать запрещено.
1234
5
67
винты для крепления проводов
(находятся под термоусадкой)
Г
к габаритным огням
Г
Провод “Габариты / Газ” подключается к 5 контакту дополнительного 6-
контактного разъема компьютера, считая слева. Порядок подключения:
1. Обожмите провод в клемме из комплекта МК (провод в комплект не
входит).
2. Вставьте до упора клемму с проводом в 2-контактный разъем из
комплекта МК.
3. Подключите разъем с проводом к дополнительному разъему МК.
Г
PU-4TC
При одновременном подключении парковочного радара PU-4TC и
габаритов:
повторите п.п. 1, 2
3. Отрежьте разъем парктроника, оголите около 3 мм провода и
обожмите его во второй клемме из комплекта МК.
4. Вставьте до упора клемму с проводом в свободное место 2-
контактного разъема.
5. Подключите разъем с проводом к дополнительному разъему МК:
провод габаритов - контакт №5 (считая слева), провод парктроника -
контакт №6.
Внимание! Запрещается подключать провод габаритов к 6 контакту разъема МК!
Это приведет к выходу прибора из строя и не является гарантийным случаем!
не используется
Внимание! Подключение прибора следует производить при отключенной аккумуляторной батарее!
Внимание! Датчик температуры следует располагать в месте,
любом другом месте, максимально изолированном от потоков воздуха нагретого двигателя, а также нагреваемых
двигателем или солнцем деталей.
защищенном от попадания грязи, воды и снега, либо в
