2.Подключение
3.Выбор протокола
Для подключения БК необходимо подключить вилку OBD-II к 16-контактной
колодке OBD-II автомобиля.

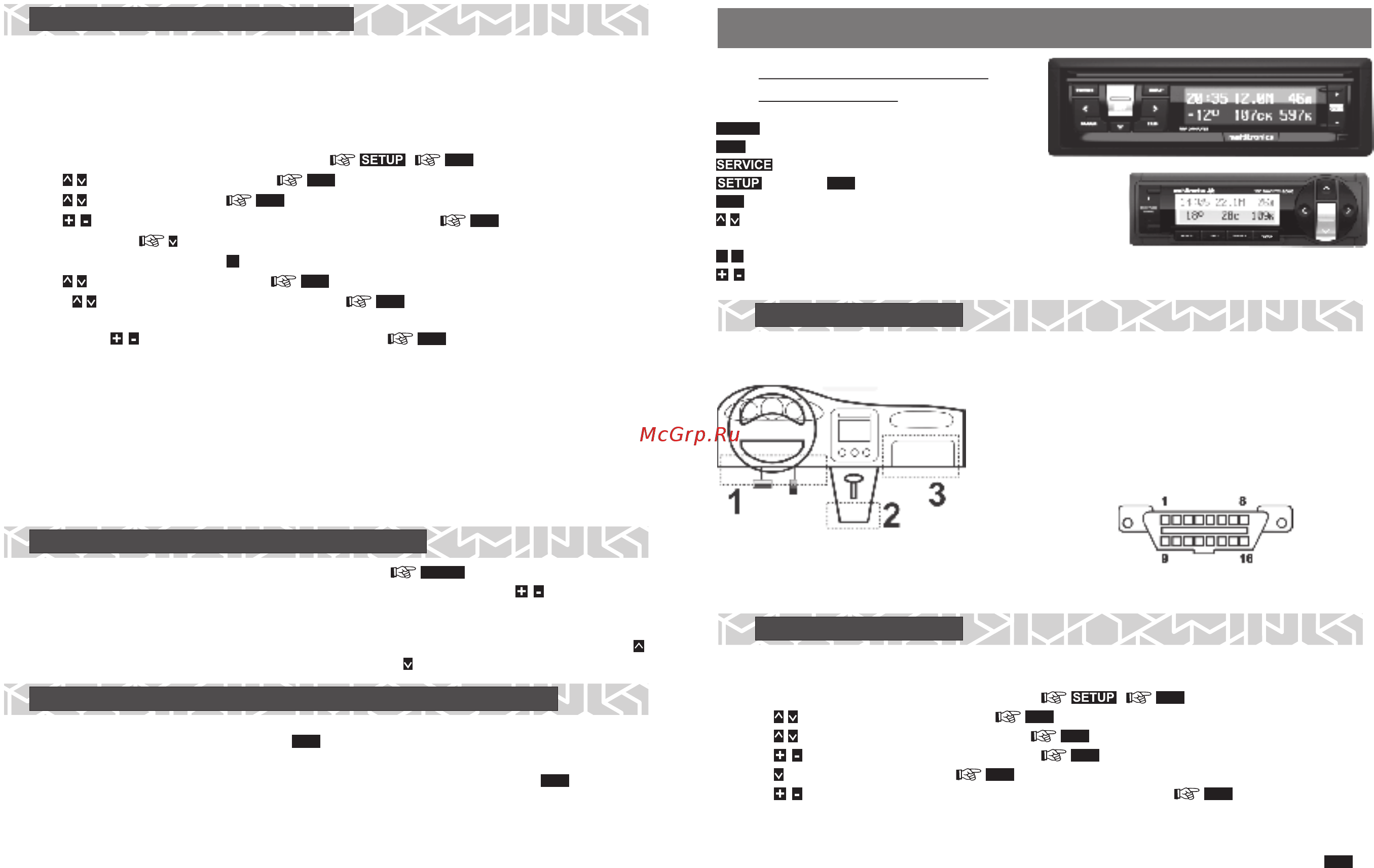

Примерное расположение колодки OBD-II.
1 - под рулевой колонкой (большинство
автомобилей)
2 - рядом с ручкой переключения передач или
стояночного тормоза (Opel, Audi ...)
3 - за перчаточным ящиком (Renault Logan)
При отсутствии в а/м колодки OBD-II, подключение БК производится с
помощью переходника (см. руководство, п. 6.5, стр25).
Подключите БК согласно инструкции. Для ручного выбора протокола:
3.1. Выключите зажигание автомобиля и дождитесь, когда дисплей погаснет.
3.2. Перейдите в дисплей установок: ,
3.3. выберите “Источники”,
3.4. выберите “Опр. прот. Авт.”,
3.5. выберите “Опр. прот. Руч.”,
3.6. выберите “Проток.”,
3.7. выберите необходимый протокол из списка ,
3.8. Заведите автомобиль и убедитесь, что правильно отображаются
температура двигателя, дроссель и др. , в противном случае выберите другой
протокол (повторите п.3.1...3.8).
Для автоматического определения протокола вместо п.3.5-3.7, нажмите .
SET
SET
SET
SET
SET
SET
SET
1.Внешний вид и кнопки
управления БК
- мгновенные параметры
- средние параметры
- тех. обслуживание
, затем - установки
- подтверждение введенных значений
- перемещение по меню вверх/вниз,
переключение дисплеев
- перемещение по параметрам влево/вправо
- увеличение/уменьшение значений, изменение яркости, громкости звука
PARAM
TRIP
SET
SET
<
<
Колодка OBD-2 и нумерация контактов:
9.Калибровка бака по 2 точкам
Калибровка бака в режимах “Бак ДУТ”, “Бак ДУТ ЭБУ” может производиться
несколькими способами (см. п.8 краткого руководства по эксплуатации). По
умолчанию предлагается линейная калибровка при полном и пустом баке:
9.1. Залейте полный бак топлива.
9.2. Установите автомобиль на ровную площадку, заведите двигатель,
выключите дополнительные потребители.
9.3. Перейдите в дисплей установок: ,
9.4. выберите “Источники”,
9.5. выберите “БАК”,
9.6. выберите “ БАК ДУТ”(или “БАК ДУТ ЭБУ”),
9.7. Два раза , проверьте, что установлен “Бак Калибров. 2”
9.8. Коротким нажатием выйдите в главное меню дисплея установок
9.9. выберите “Поправка”,
9.10. выберите “Лин. калибр. бака”,
9.11. Через некоторое время появится мигающее значение остатка топлива
в баке, выставьте реальный остаток,
9.12. Откатайте или слейте топливо до момента загорания резервной
лампы указателя уровня топлива в баке (6...10 литров в зависимости от
модели машины)
9.13. Повторите п.п. 9.2, 9.3, 9.9...9.11.
9.14. При правильно проведенной калибровке бортовой компьютер будет
корректно отображать остаток топлива в баке.
В случае некорректного отображения остатка топлива можно провести
калибровку по 7 точкам или произвольную тарировку бака (см. руководство
п.11.1.5, стр. 59 и п.11.1.6, стр. 60).
SET
SET
SET
SET
<
SET
SET
SET
10.Установка яркости и контрастности
10.1. Переключитесь в дисплей “Параметры” .
10.2. Для изменения яркости коротко нажимайте на кнопки , яркость
подсветки будет изменяться ступенчато при каждом нажатии: 10%, 30%,
60%, 80%, 100%.
10.3. Для изменения контрастности (кроме RIF-500) длительное нажатие
увеличивает контраст, длительное нажатие уменьшает контрастность.
PARAM
11.Общий сброс и возврат к заводским установкам
Для возврата к заводским установкам необходимо отключить БК от питания
(отсоединить вилку OBD-II), нажать и, не отпуская ее, подать питание на БК
(подключить вилку OBD-II).
После появления надписи на экране “Внимание! Общий сброс”
отпустить.
Внимание! После общего сброса стираются все настройки и калибровки БК.
БК Multitronics обладает энергонезависимой памятью: отключение питания
не приведет к общему сбросу настроек.
SET
SET
Краткое руководство по эксплуатации
SERVISE
DAILY
PARAM
SET
