General Satellite 7300 [18/52] Подключение внешнего видео устройства

18 Подключения

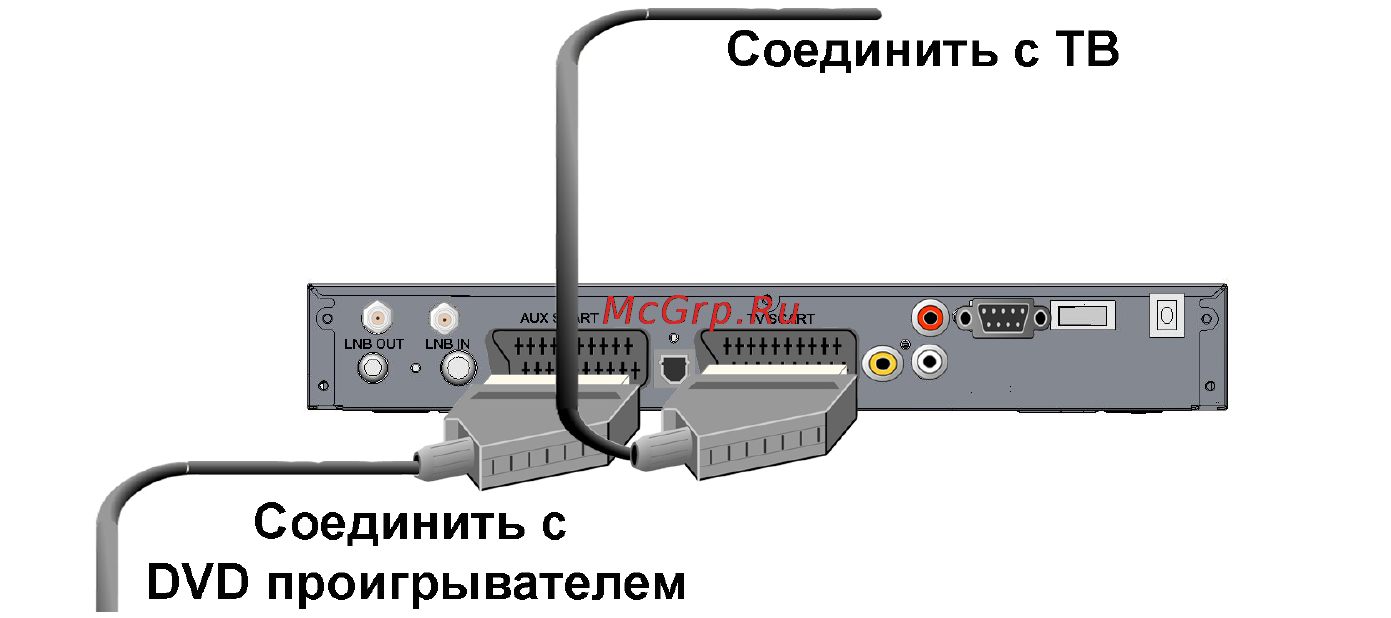

4. Подключение внешнего видео устройства.

Подключите один конец кабеля SCART к разъёму AUX SCART на цифровом спутниковом ресивере, а

другой к разъёму TV SCART внешнего источника аудио/видеосигнала (DVD плеера/рекордера, видеомаг-

нитофона и т.д.).

Соединение кабелем SCART-SCART обеспечит автоматическое переключение цифрового спутниково-

го ресивера в режим передачи аудио/видео сигнала с внешнего источника «на проход» на разъём TV

SCART, если внешний источник передает соответствующий сигнал управления.

Если сигнал управления не передается, или вы используете какой-либо адаптер (переходник) для под-

ключения к разъёму AUX SCART, то для выбора режима передачи сигнала «на проход» воспользуйтесь

кнопкой STB [11] пульта ДУ.

Примечание:

Обеспечивается передача «на проход» на разъём TV SCART от внешнего источника, подключённого к

разъёму AUX SCART, сигналов компонентного видео RGB и Y Pr Pb, если в меню ресивера установлен

тип выхода видео RGB или YUV соответственно.

Используйте для соединения только качественные кабели. В случае наблюдения помехи, переведите циф-

ровой спутниковый ресивер в режим StandBy.

5. Подключение к аппаратуре S-Video.

Цифровой спутниковый ресивер может работать как источник видеосигнала S-Video.

Для подсоединения аппаратуры S-Video воспользуйтесь специальным адаптером (переходником) SCART-

S-Video (MiniDIN).

Обратите внимание:

Не подсоединяйте другие источники сигнала S-Video к разъёмам AUX SCART и TV SCART цифрового

спутникового ресивера, если в меню ресивера выбран тип выхода видео S-Video. Это может привести к

серьёзной неисправности.

Для включения режима вывода сигнала S-Video требуется выбрать соответствующую установку в меню

(см. п. Шаг2Мастераустановки).

Примечание:

В режиме вывода сигнала S-Video на разъёме композитного видеовыхода доступен сигнал CVBS.
