8

Для работы устройства в режиме

зарядки в моделях МАСТЕР

УПЗ-30, МАСТЕР УПЗ-40 (рис. 3)

следует переключить клавишу В в

режим зарядки, клавиша Б позволяет

выбрать режим быстрой или обычной

зарядки. В случае выбора режима

зарядки, клавиша А даёт возможность

подключить режимы 1 и 2. При

выборе режима пуска кнопки А и Б не

используются.

Для МАСТЕР УПЗ-30:

• режим зарядки + режим 1 – ток

зарядки 15 A;

• режим зарядки + режим 2 – ток

зарядки 22 A.

Для МАСТЕР УПЗ-40:

• режим зарядки + режим 1 – ток

зарядки 18 A;

• режим зарядки + режим 2 – ток

зарядки 28 A.

Для работы устройства в режиме

зарядки в модели МАСТЕР

УПЗ-50 (рис. 4) следует установить

перключатель Б в режим зарядки

(позиции 1-6).

Для МАСТЕР УПЗ-50:

• позиция 1 – ток зарядки 10 A;

• позиция 2 – ток зарядки 15 A;

• позиция 3 – ток зарядки 20 A;

• позиция 4 – ток зарядки 25 A;

• позиция 5 – ток зарядки 35 A;

• позиция 6 – ток зарядки 48 A.

В позициях 4, 5, 6 с помощью рукоятки

В можно выбирать время зарядки, от

0 до 60 минут.

Проверьте полярность зажимов

аккумуляторной батареи: положи-

тельный на символе «+», отрицатель-

ный на символе «–». Если символы

трудноразличимы, то положительный

зажим тот, который не соединён с

корпусом (массой) машины.

Соединить зарядный зажим красного цвета с положительной клеммой батареи

(символ «+»).

питание

А

Б

В

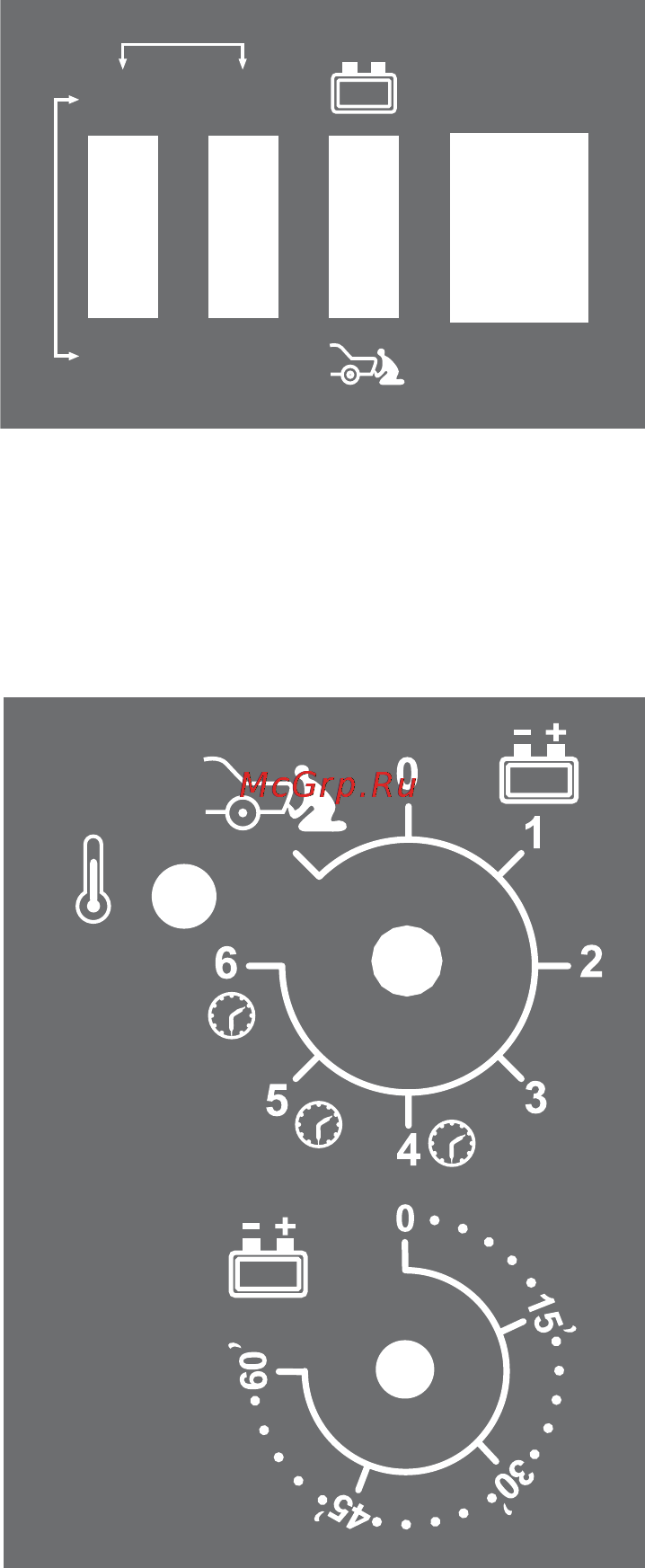

Рисунок 4. Переключатели модели

МАСТЕР УПЗ-50.

А — индикатор питания; Б — переключатель пуска

и режимов зарядки; В — таймер.

Рисунок 3. Переключатели моделей

МАСТЕР УПЗ-30/40.

А — переключатель режимов тока;

Б — переключатель режимов зарядки;

В — переключатель режимов «пуск» и «зарядка»;

Г — выключатель.

1

2

+

-

вкл.

выкл.

быстрая

зарядка

зарядка

А Б В Г
