Paigaldage tühjendusrenn / renni pöör-
pea

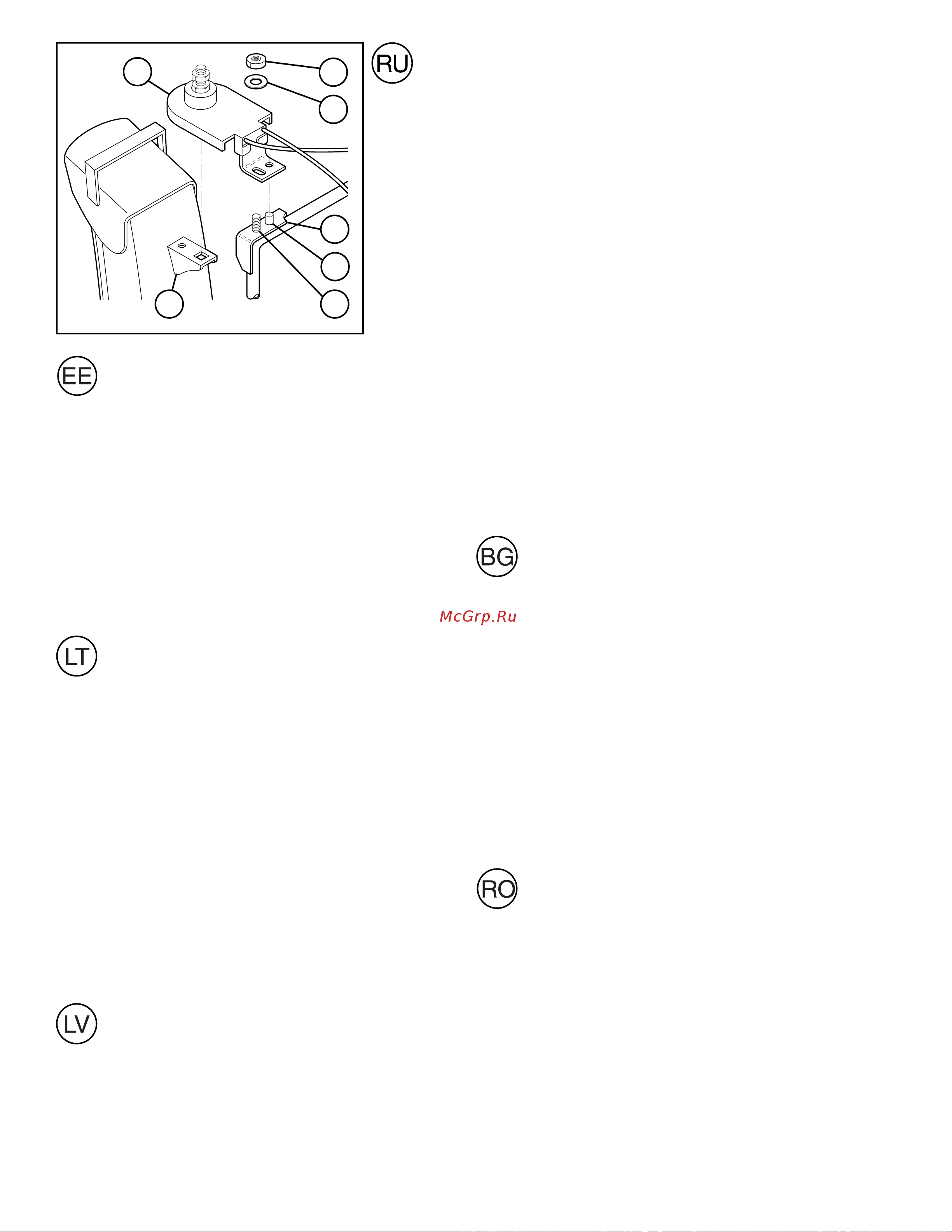

TÄHELEPANU: Renni pöördpea paigaldamiseks saate
kasutada tööriistakotis olevat mitmeotstarbelist mutrivõtit.
1. Asetage tühjendusrenni komplekt rennipõhimiku peale,
tühjendusava suunatuna lumepuhuri esiotsa poole.
2. Paigutage renni pöördpea (A) üle rennikonsooli (B).
Vajadusel pöörake rennikomplekti, et seda otseks
seada ja sisestage renni pöördpea alumisel poolel
olevad tihvtid rennikonsooli avadesse.
3. Kui renni pöördpea ja rennikonsool on kohakuti, pai-
gutage renni pöördpea kinnituskonsooli (E) tihvtile (C)
ja keermestatud tikkpoldile (D).
4. Paigaldage keermestatud tikkpoldile 3/8-tolline seib (F)
ja lukustusmutter (G) ning keerake see kõvasti kinni.
Išmetimo vamzdžio / išmetimo
vamzdžio sukimo įrenginio galvutės
montavimas
PASTABA: Atsarginių detalių maišelyje pateiktas univer-
salus veržliaraktis gali būti naudojamas išmetimo įrenginio
galvutei montuoti.
1. Pastatykite išmetimo agregatą ant išmetimo angos
viršaus pagrindo, išmetimo anga turi būti nukreipta į
sniego valytuvo priekį.
2. Padėkite išmetimo vamzdžio sukimo įrenginio galvutę
(A) ant išmetimo vamzdžio kronšteino (B). Jei reikia,
sukite išmetimo agregatą, kad suderintumėte išmetimo
vamzdžio sukimo įrenginio apatinėje pusėje esantį
kvadratą ir kaištį su išmetimo vamzdžio kronšteine
esančiomis skylėmis.
3. Suderinę išmetimo vamzdžio sukimo įrenginio galvutę
ir išmetimo vamzdžio kronšteiną, pastatykite išmetimo
vamzdžio sukimo įrenginio galvutę ant kaiščio (C) ir
montavimo kronšteino (E) srieginio kaiščio (D).
4. Uždėkite 3/8" poveržlę (F) ir fi ksuojančią veržlę (G)
ant srieginio kaiščio ir tvirtai priveržkite.
Izvadîđanas teknes / teknes rotatora
galviňas uzstâdîđana
IEVÇROJIET: Daţâdu uzgrieţňu atslçgu, kas atrodas
detaďu somiňâ, var izmantot, lai uzstâdîtu teknes rotatora
galviňu.
1. Novietojiet izvadîđanas teknes sastâvdaďas uz teknes
pamatnes tâ, lai izvadîđanas tekne bűtu pavçrsta pret
sniega metçju.
Установите выбрасыватель / головку
выбрасывателя
ПРИМЕЧАНИЕ: Для установки выбрасывателя используется
комбинированный гаечный ключ входящий в комплект.
1. Расположите канал выбрасывателя на предназначенном для него
посадочном месте так чтобы окно выброса было направлено вперед
снегоуборщика.
2. Расположите головку выбрасывателя (A) над кронштейном
выбрасывателя (B). При необходимости поверните канал
выбрасывателя так, чтобы отверстия не кронштейне совпали со
шпилькой и квадратным
выступом на головке.
3. С совмещенными головкой и кронштейном выбрасывателя оденьте
головку на шпильку (C) и шпильку с резьбой (D) установочного
кронштейна (E).
4. Оденьте шайбу 3/8" (F) и гайку (G) на шпильку с резьбой и тщательно
затяните.
G
F
E
D
C
B
A
2. Novietojiet teknes rotatora galviňu (A) pâri teknes
balstenim (B). Nepiecieđamîbas gadîjumâ, pagrieziet
teknes sastâvdaďas tâ, lai izlîdzinâtu kvadrâtu un
piespraudiet zem teknes rotatora galviňas ar atverçm
tvertnes balstenî.
3. Kad teknes rotatora galviňa un teknes balstenis ir no-
centrçti, novietojiet teknes rotatora galviňu uz tapas
(C) un montâţas balsteňa (E) vîtňoto statni (D).
4. Uzstâdiet 3/8" blîvi (F) un kontruzgriezni (G) uz vîtňotâ
statňa un cieđi nostipriniet.
Инсталиране на ръкава/въртящата се
глава за изхвърляне на сняг
ЗАБЕЛЕЖКА: Мултифункционалният ключ, предоставен
ви в торбата с инструменти, може да бъде използван за
инсталиране на въртящата се глава на снегоизхвърлящия
ръкав.
1. Поставете снегоизхвърлящия ръкав върху
основата му с отвор, насочен към предната част
на снегорина.
2. Поставете ротационната глава на ръкава (A) над
вилката (B). При необходимост завъртете ръкава,
за да
изравните квадратчето и щифта на долната
страна на ротационната глава с отворите във
вилката на ръкава.
3. След като изравните ротационната глава и вилката,
позиционирайте главата върху шпилката (C) и
скобата (D) на монтажната вилка (E).
4. Монтирайте шайба с размер 3/8” (F), поставете
гайката (G) на скобата и затегнете здраво.
Instalarea glisierei de evacuare/ capatul
rotorului glisierei
NOTA: Cheia franceza multifunctionala furnizata in trusa
de piese poate fi folosita pentru a instala capatului rotorului
de evacuare.
1. Plasati asamblarea gurii de evacuare
la varful bazei
glisierei cu gura de evacuare catre partea dinainte a
plugului de zapada.
2. Pozitionati
capatului rotorului de evacuare (A)
peste cadrul de evacuare (B). Daca e necesar, rotiti
asamblarea gurii pentru a o alinia in unghi drept si tintuiti
partea de dedesubt a capatului rotorului de evacuare
de orifi ciile din cadrul de evacuare.
3. Odata ce
capatul rotorului de evacuare si cadrul de
evacuare sunt aliniate, pozitionati capatului rotorului
de evacuare pe axa (C) si butonul cu fi lament (D) al
cadrului de montare (E).
4. Instalati saiba 3/8" (F) si piulita
de fi xare (G) pe butonul
cu fi let si strangeti bine.
