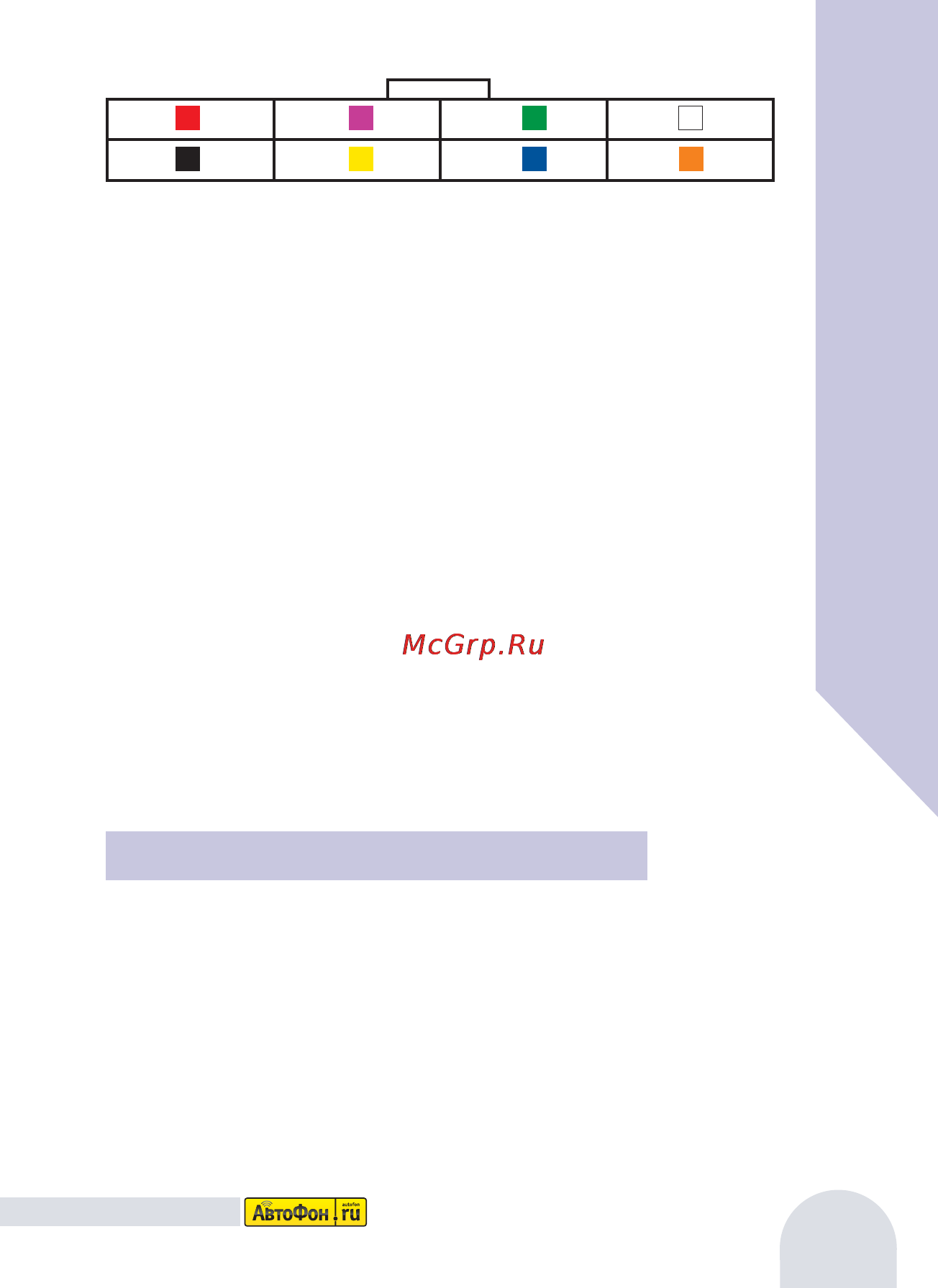

АвтоФон-Термо

(+) 1вх. 2вх. 3вх.

(-) 1вых. 2вых. 3вых.

ПИТАНИЕ

(+) красный подключается к плюсу аккумулятора ( +8...+15В.)

через предохранитель 5А.

(-) черный подключается к минусу аккумулятора.

ВХОДЫ

1 фиолетовый (+) подключается к выходу минитаймера (если

устанавливается).

2 зеленый (+) сигнал от предпускового подогревателя

(начало прогрева салона).

3 белый (+) Зажигание.

При активности данного входа нет СМС уведомлений о начале

прогрева салона и окончании работы отопителя. Устройство

считает, что при включенном зажигании владелец находится

в автомобиле и ему не требуется уведомление.

ВЫХОДЫ

1 желтый (+) Управление отопителем (время активности

задаётся в меню системы).

2 синий (+) Управление обогревом салона. При разрешенном

в меню обогреве салона при работе отопителя устройство

соединяет вход №2 с выходом №2.

3 оранжевый подключается к шине отопителя (если есть)

Подготовка к работе и настройка

УСТАНОВКА МАРКИ ОТОПИТЕЛЯ

Устройство АвтоФон ТЕРМО может управлять предпусковым

подогревателем WEBASTO, EBERSPACHER и др. Чтобы установить

модель котла, отправьте соответствующую SMS-команду

1234,webasto

1234,webasto evо

1234,eberspacher

Схема подключения на стр. 24-27

Подготовка к работе и настройка

фиол.кр.

желт.черн.

зел.

син.

бел.

оранж.
