15
2. Установка и подключение
ПРИМЕЧАНИЕ: Информацию о требованиях к типу видеовыхода DVD-проигрывателя можно получить в инструкции к проигрывателю.

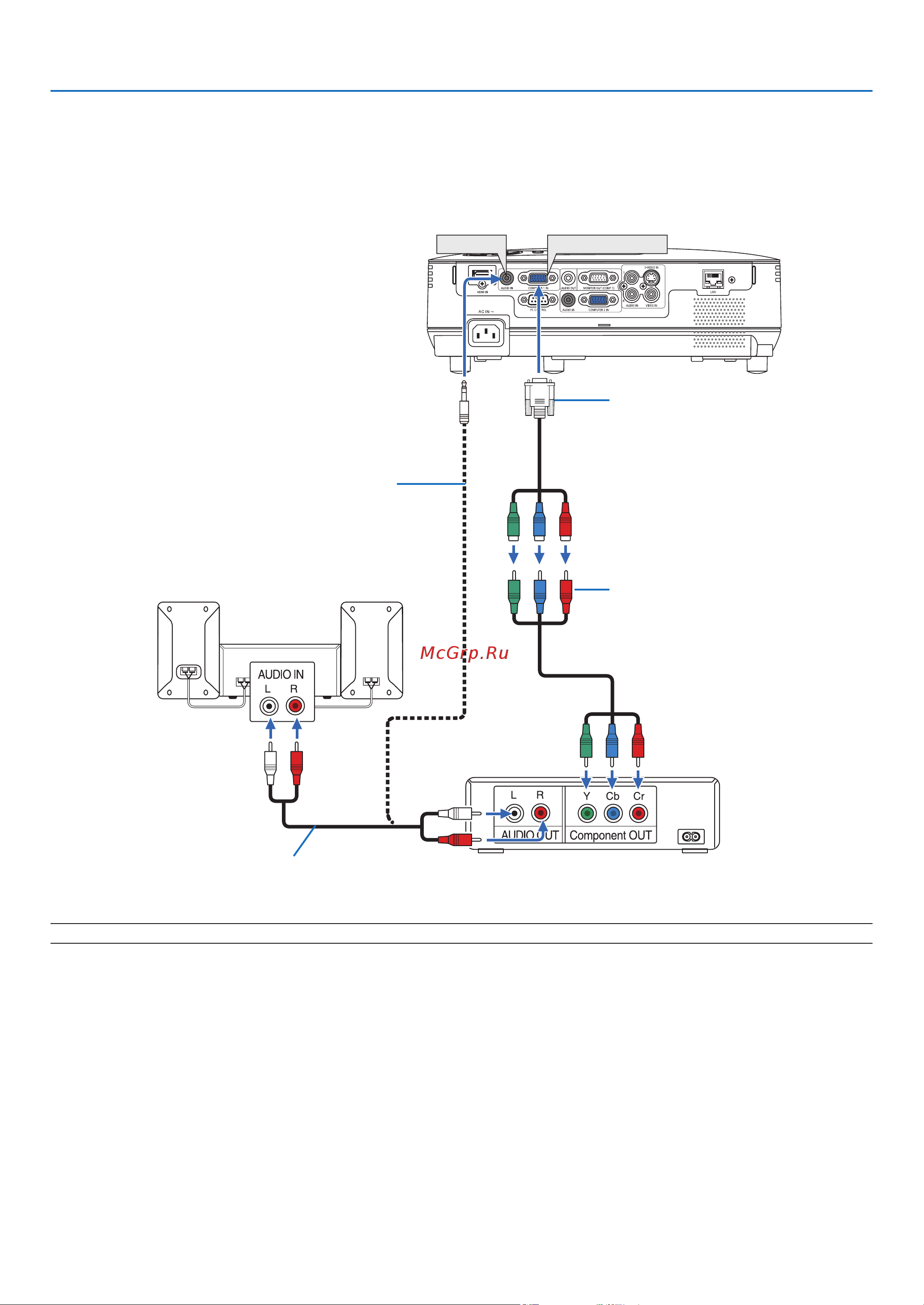

Подключение DVD-проигрывателя через компонентный выход
Используйте специальное звуковое оборудование для воспроизведения стереозвука.
Проектор оснащен монофоническим встроенным динамиком.
AUDIO IN
COMPUTER 1 IN
DVD-проигрыватель
Аудиооборудование
Дополнительный
15-штырьковый - в - RCA
(гнездо) x трехпрово-
дной кабель (ADP-CV1E)
Компонентный видеосигнал
RCA2трехпроводной кабель
(не входит в комплект)
Кабель аудио (не входит в комплект)
Стереофонический аудиокабель
для RCA с мини-штекером (не
входит в комплект)
[V230X/V260/V230]
COMPUTER IN
V300X/V260X/V300W/V260W
