16
2. Установка и подключение

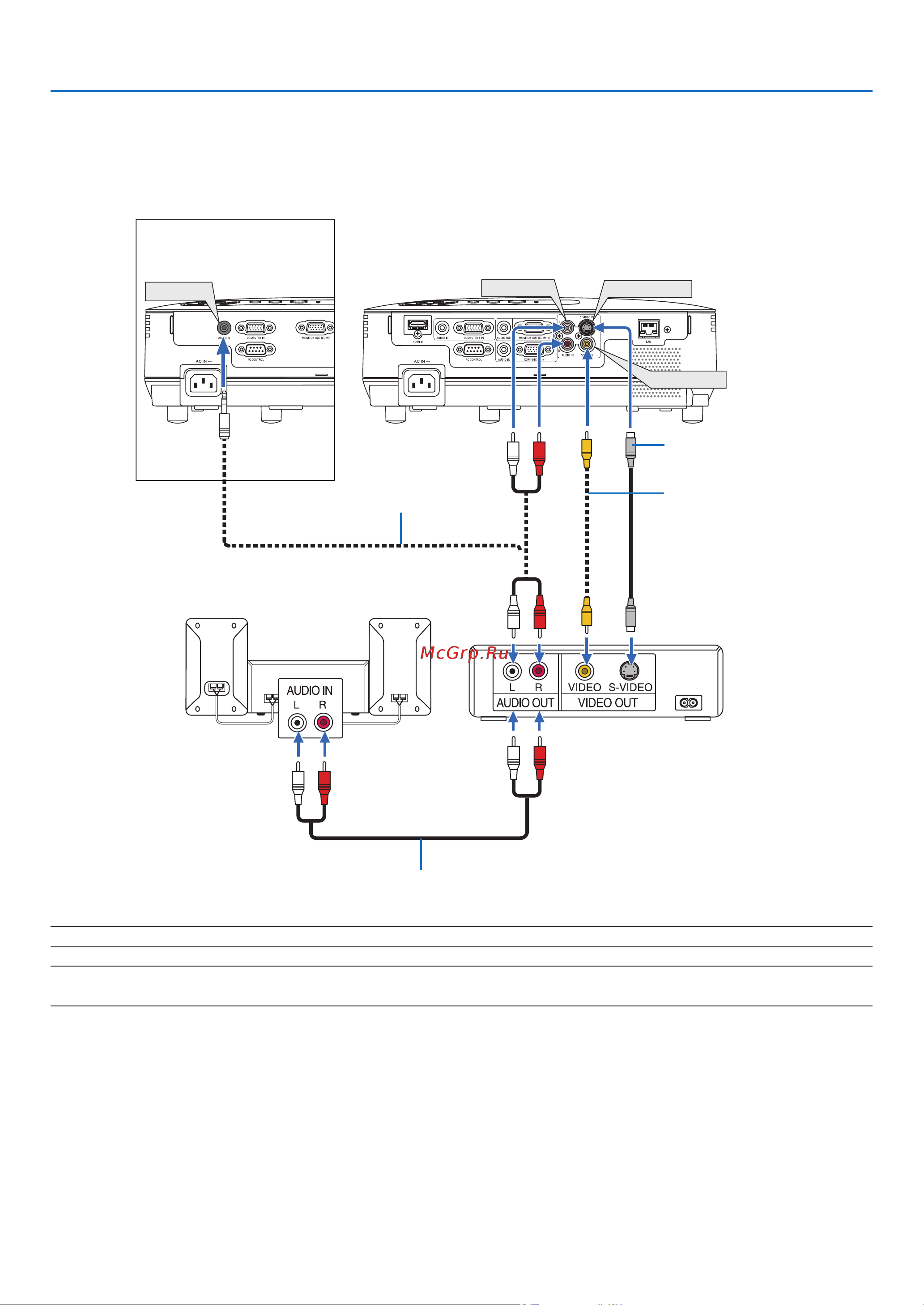

Подключение видеомагнитофона
Используйте специальное звуковое оборудование для воспроизведения стереозвука.
Проектор оснащен монофоническим встроенным динамиком.
ПРИМЕЧАНИЕ: Информацию о требованиях к типу видеовыхода видеомагнитофона можно получить в инструкции к видеомагнитофону.
ПРИМЕЧАНИЕ: Во время воспроизведения источника видеосигнала или S-видеосигнала через преобразователь стандарта развертки в режиме перемотки
вперед или назад изображение может отображаться некорректно.
V230X/V260/V230
СОВЕТ: AUDIO IN (Стереофоническое мини-гнездо) расположено между входами COMPUTER, VIDEO и S-VIDEO.
AUDIO IN
AUDIO IN S-VIDEO IN
VIDEO IN
Стереофонический
аудиокабель для RCA
с мини-штекером (не
входит в комплект)
V230X/V260/V230
Кабель S-видеосигнала
(не входит в комплект)
Кабель видеосигнала
(не входит в комплект)
Аудиооборудование
Видеомагнитофон
Кабель аудио (не входит в комплект)
V300X/V260X/V300W/V260W
