Оборудование для систем видеонаблюдения www.avtech.su
«Комплексные системы безопасности»
Официальный дистрибутор оборудования AVTECH в России
www.avtech.su

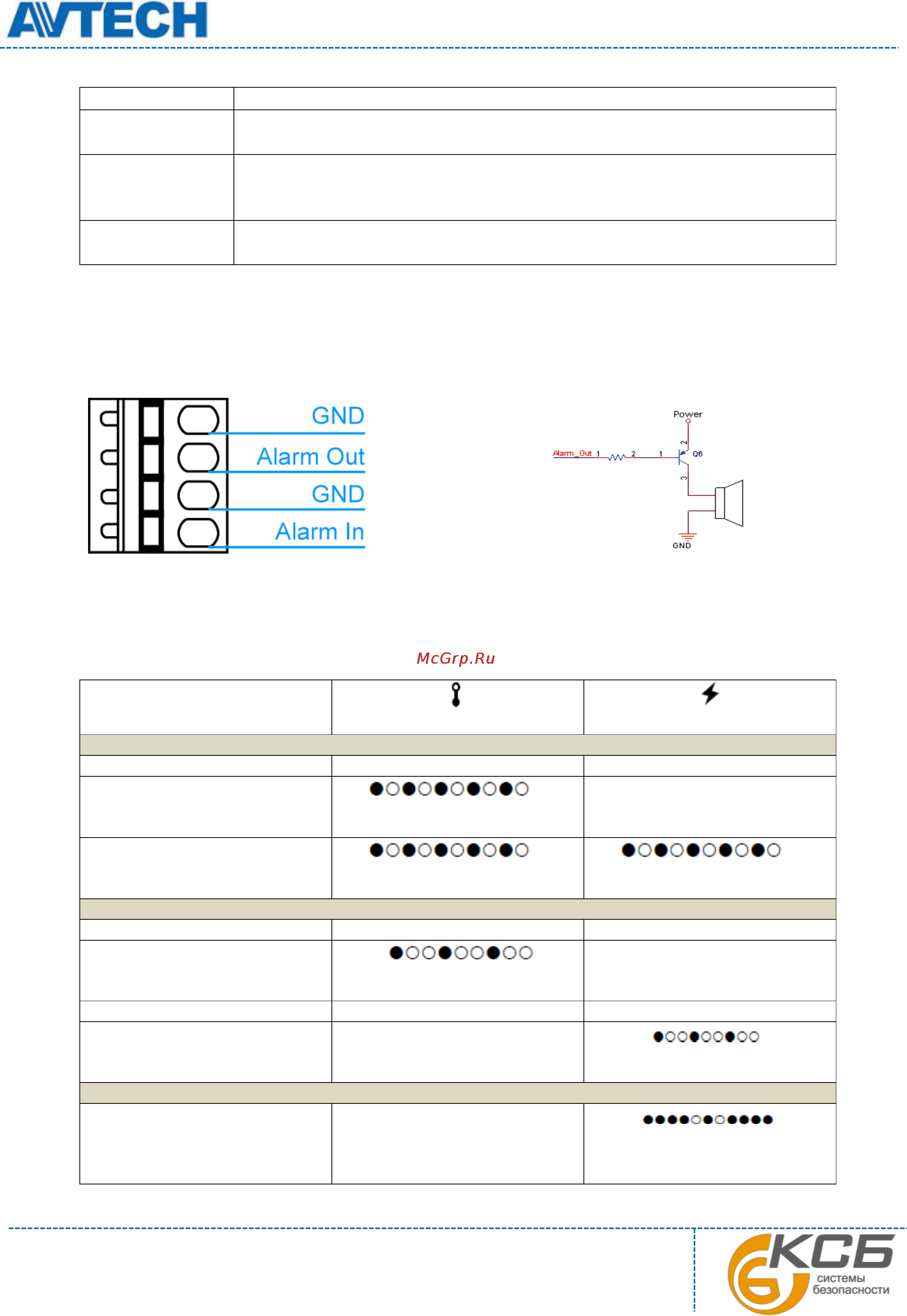

1.4 Задняя панель
Ethernet
Разъем RJ45
Питание
Подключите стабилизированный адаптер 5В или 12В в зависимости от
модели камеры
Сброс (RESET)
Кнопка для сброса всех настроек камеры, включая IP адрес, к
заводским установкам, нажмите кнопку RESET при включенном
питании
Входы / выходы
тревоги
Подключите внешние датчики тревоги к 4 pin терминалу, входящему в
комплект поставки
1.5 Подключение внешних датчиков
Камера имеет входы / выходы тревоги, подключаемые через 4-х PIN терминал. Схема
подключения приведена ниже.
4-х PIN терминал.
Схема подключения к выходу «Тревога»
1.6 Индикаторы состояния камеры
Значение
Состояние LAN
Подключение к Интернету
Состояние системы
При включенном питании
Всегда включен
Всегда включен
Сброс к заводским установкам
Мерцание Вкл 250 мсек,
Выкл 250 мсек
Всегда выключен
Обновление
Мерцание Вкл 250 мсек,
Выкл 250 мсек
Мерцание Вкл 250 мсек,
Выкл 250 мсек
Состояние подключения
LAN подключен
Всегда включен
-
LAN отключен
Мерцание Вкл 100 мсек,
Выкл 500 мсек
-
Интернет подключен
-
Всегда включен
Интернет отключен
-
Мерцание Вкл 100 мсек,
Выкл 500 мсек
Сетевое подключение не завершено
Требуется назначение портов
-
Мерцание
(вкл 5 сек, выкл 0,5 сек, вкл 0,5
сек, выкл 0,5 сек, вкл 5 сек)
