3. Общий вид

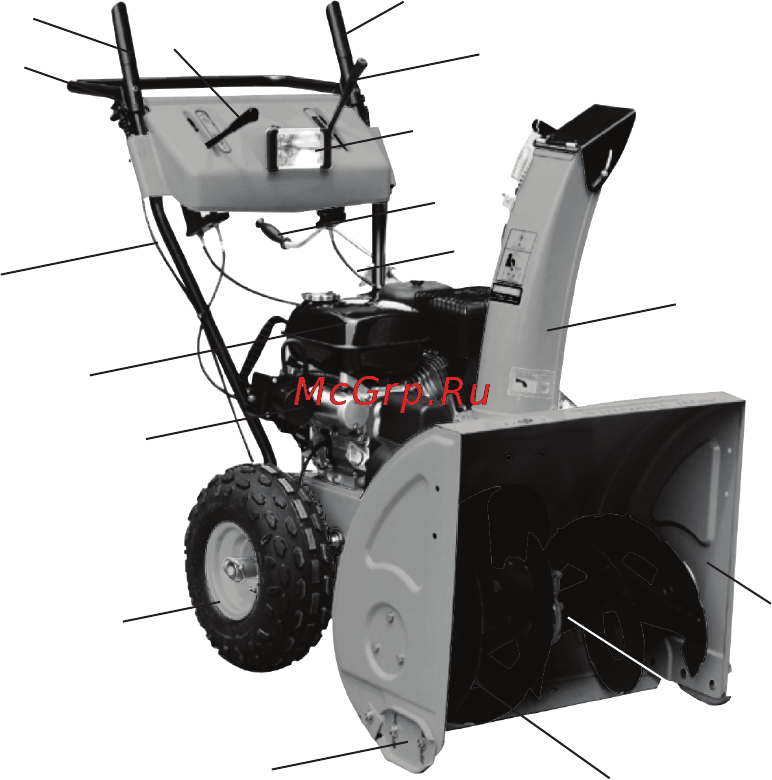

Общий вид снегоуборочника схематично представлен на рис.1

3.1 Защитные устройства

Защитные устройства предохраняют пользователя от получения травм в

процессе работы и должны всегда находиться в исправном состоянии.

Внимание! Запрещается любыми способами менять конструкцию или бло-

кировать работу защитных устройств.

3.2 Рычаг привода колес

При отпускании рычага привода колес система привода колес отключается,

и снегоуборочник прекращает движение.

3.3 Рычаг привода шнека

При отпускании рычага привода шнека система привода отключается и

шнек останавливается.

3.4 Желоб для выброса снега

Предохраняет пользователя от снега и посторонних предметов, кото-

рые могут попасть в шнек и вылететь с большой скоростью из желоба во

время работы снегоуборочника.

4. Инструкция по технике безопасности

4.1 Перед первым использованием снегоуборочника внимательно про-

читайте руководство по эксплуатации.

4.2 Не разрешается пользование снегоуборочника лицами, не достиг-

шим совершеннолетия.

4.3 Запрещается использование снегоуборочника лицами, находящи-

мися под воздействием алкоголя, наркотиков, лекарственных препаратов.

1. Рычаг привода колес

2. Рукоятка управления

3. Рычаг привода шнека

4. Трос привода колес

5. Трос привода шнека

6. Желоб для выброса снега

7. Рычаг перключения скоростей

8. Топливный бак

9. Рукоятка поворота желоба

10. Снегозаборник

11. Редуктор

12. Шнек

13. Ограничительный башмак

14. Колесо

15. Фара

16. Рычаг установки дальности

выброса снега

17. Розетка

рис.1
