5.2 Протирайте ветошью все части изделия, на которые было пролито

топливо при заправке.

5.3 Запускайте двигатель в стороне от места, где осуществлялась его

заправка, и было пролито на землю топливо.

5.4 До запуска двигателя убедитесь, что топливный бак надежно

закреплен.

Внимание! Запрещается курить при заправке двигателя топливом.

6. Сборка

6.1 Установка рукоятки управления на корпус снегоуборочника

- совместите отверстия на рукоятке управления с отверстиями, располо-

женными в нижней части корпуса снегоуборочника.

- закрепите рукоятку управления при помощи четырех шестигранных

болтов (по два болта с каждой стороны).

6.2 Установка желоба для выброса снега

Внимание! Желоб для выброса снега крепится к снегоуборочнику при

помощи трех планок крепления.

- установите болты планки крепления в отверстия, расположенные на

фланце желоба.

- закрепите желоб при помощи гаек с шайбами.

6.3 Установка рычага переключения скоростей

Рычаг переключения скоростей схематично представлен на рис.2

- пропустите рычаги (4 и 7) в отверстие, расположенное на плате переключе-

ния скоростей (6).

- закрепите рычаг при помощи двух болтов с шестигранником под ключ и

гаек к трубе.

6.4 Установка рукоятки поворота желоба

- совместите витки спирали рукоятки поворота желоба с прорезями

фланца желоба.

- установите рукоятку поворота желоба в отверстие кронштейна, распо-

ложенного на корпусе двигателя с левой стороны (см. рис.3).

- установите плоскую шайбу на конец рукоятки и закрепите при помощи

шплинта.

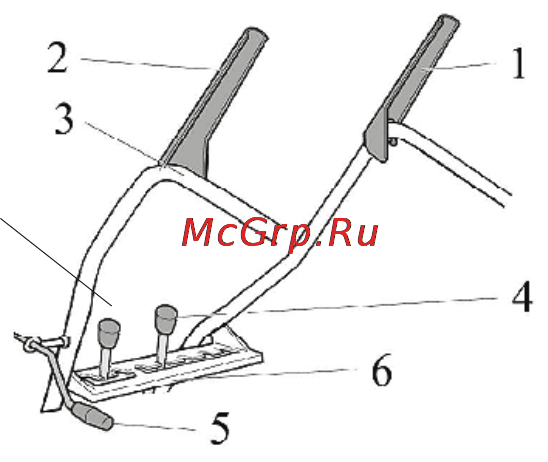

1. Рычаг привода колес

2. Рычаг привода шнека

3. Рукоятка управления

4. Рычаг переключения скоростей

5. Рукоятка поворота желоба

6. Плата переключения скоростей

7. Рычаг установки дальности

выброса снега

рис.2
