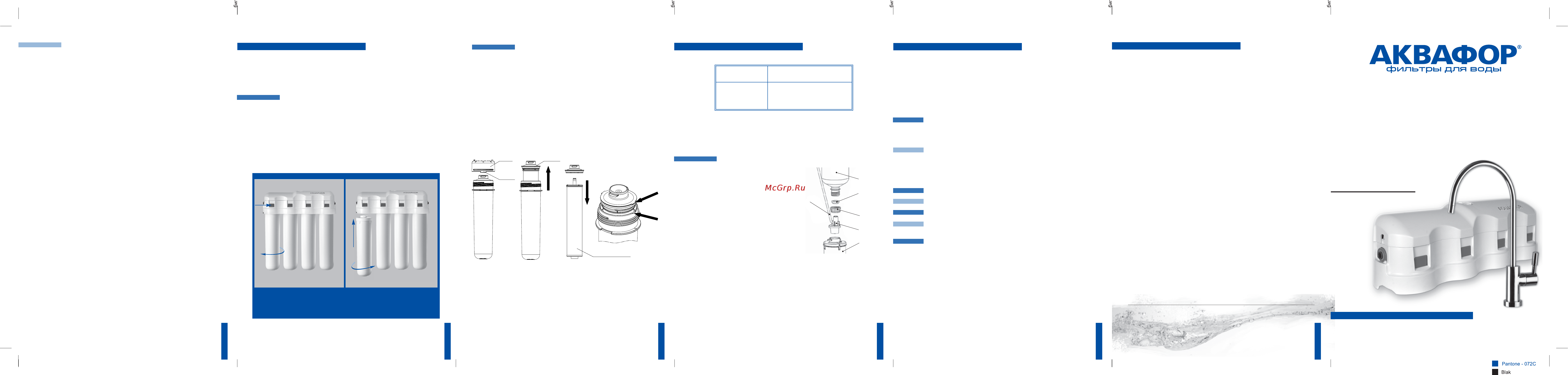

В течение срока службы водоочиститель не требует специального
обслуживания, кроме своевременной замены фильтрующих модулей.
Если Вы пользуетесь блоком коллекторов Аквафор Кристалл
Квадро в комплектации без модуля КН для доочистки жесткой воды,
то в профильтрованной воде может появляться белый осадок или
поверхностная пленка солей жесткости. Это не является
неисправностью водоочистителя. Для умягчения воды используйте
блок коллекторов Аквафор Кристалл Квадро в комплектации с
модулем КН.
Если Вы не пользовались водоочистителем более недели,
предварительно пропустите через него воду в течение 5 минут.
Если Вы сомневаетесь в бактериальной безопасности исходной
воды, после фильтрации воду необходимо прокипятить.
Очищенная вода не подлежит длительному хранению. Следует
использовать только свежефильтрованную воду.
При транспортировке, хранении и использовании блока
коллекторов предохраняйте его от ударов и падений, а также от
замерзания в нём воды.
Утилизация в соответствии с экологическими, санитарными и
иными требованиями, установленными национальными стандартами
в области охраны окружающей среды и обеспечения
санитарноэпидемиологического благополучия населения.
Фильтрующие модули
не входят в комплект
поставки изделия
и приобретаются
отдельно
Замена фильтрующих модулей
Обратите внимание!
Для замены фильтрующих модулей:
Для регенерации сменного модуля КН:
Гарантии изготовителя
Гарантийный срок* эксплуатации блока коллекторов – 1 год со
дня продажи.
Срок службы** блока коллекторов – 5 лет со дня продажи.
По окончании срока службы блок коллекторов подлежит
замене. Использование блока коллекторов по окончании срока
службы может привести к потере герметичности.
Срок хранения блока коллекторов до начала эксплуатации –
3 года при температуре от +5 до +38 °C, без нарушения упаковки.
При наличии претензий к работе блока коллекторов следует
обратиться к продавцу либо к изготовителю.
Изготовитель не несет ответственности за работу блока
коллекторов и возможные последствия, если:
блок коллекторов или комплектующие имеют внешние
повреждения;
при подключении и эксплуатации не соблюдались требования
данного руководства по эксплуатации (паспорта).
Блок коллекторов не требует предпродажной подготовки.
Цена договорная.
8 9
10
1211
13
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПАСПОРТ
При замене каждого из фильтрующих модулей соблюдайте
последовательность их установки по ходу движения воды в
соответствии с табл.1.
*Период, в течение которого в случае обнаружения в товаре недостатка
изготовитель обязан удовлетворить требования потребителя.
**Период, в течение которого изготовитель обязуется обеспечивать потребителю
возможность использования товара по назначению и нести ответственность
за существенные недостатки на основании пункта 6 статьи 19 настоящего Закона.
ЗАКОН О ЗАЩИТЕ ПРАВ ПОТРЕБИТЕЛЕЙ статья 5 п.6, п.1
Не рекомендуется производить работу по подключе
нию блока
коллекторов к водопроводной сети самостоятельно. Эта работа
должна производиться специалистом, име
ющим разрешение на
проведение данного вида работ.
перекройте воду перед водоочистителем и откройте кран для чистой
воды (1), чтобы сбросить давление.
нажав до упора и удерживая стопорную кнопку на крышке
водоочистителя, поверните использованный фильтрующий модуль
против часовой стрелки (рис. 2);
 снимите с нового модуля термоусадочную пленку;
 вставьте новый модуль вверх в блок коллекторов до упора и, слегка
надавливая, поверните модуль по часовой стрелке до щелчка (рис. 3);
далее выполните пункты из раздела «После установки и
подключения водоочистителя».
БЛОК КОЛЛЕКТОРОВ
АКВАФОР Кристалл КВАДРО
Соберите и подсоедините к модулю КН
переходник для регенерации
(имеется в комплекте водоочистителя
или приобретается отдельно) (рис. 5):
 установите прокладку (3) в гайку (2);
 наденьте гайку (2) с прокладкой (3)
на переходник (1) до упора;
 наденьте пластиковую трубку (4)
на штуцер переходника (1);
 плотно вставьте переходник (1)
в модуль (6);
 прикрутите к гайке (2) стандартную
чистую пластиковую бутылку (5)
с отрезанным дном (в виде воронки).
Своевременно заменяйте модули в Вашем водоочистителе.
ПОМНИТЕ, водоочиститель с модулями, исчерпавшими
ресурс, красивая, но бесполезная вещь.
повернуть
Рис. 3
повернуть
нажать
вверх до упора
№ 1
№ 2
Рис. 2
Регенерация модуля КН
Периодичность регенерации зависит от жесткости исходной воды.
Жесткость
исходной воды
Количество воды,
умягчаемое до регенерации
1–2 мэкв/л
2–3 мэкв/л
3–4 мэкв/л
4 –5 мэкв/л
1000–500 л
500–330 л
330–250 л
250–200 л
Если исходная вода имеет большую жесткость (более 7 мэкв/л),
то после умягчения она может иметь слабо солоноватый привкус. Это
происходит изза обмена ионов кальция на ионы натрия, не является
неисправностью водоочистителя и не вредит Вашему здоровью.
 приготовьте на кипяченой воде 2–2,5 литра насыщенного раствора
(примерно 300 г/л) поваренной соли (используйте не иодированную соль);
 установите модуль с присоединенной пластиковой бутылкой
вертикально (например, в банку). Направьте пластиковую трубку в
раковину.
пролейте 2–2,5 литра раствора соли через модуль. При этом
обратите внимание, чтобы в модуль не попал осадок, оставшийся при
растворении соли.
после солевого раствора пролейте через модуль 2,5 литра
кипяченой воды.
 выполните последние четыре пункта раздела «После установки и
подключения водоочистителя».
 выполните первые два пункта из раздела
«Для замены фильтрующих модулей».
4
6
1
2
3
5
Использование умягчающего сменного модуля КН с ионообменной
смолой эффективно для воды с умеренной или средней жесткостью.
Если жесткость воды более 5 мэкв/л, целесообразно использовать
водоочистители обратноосмотического типа Аквафор Кристалл
ОСМО, а также автоматы питьевой воды DWM и Аквафор Морион.
Рис. 5
№ 3 № 4
№ 1
№ 2 № 3 № 4
Изготовитель не несет ответственности за ненадлежащее
качество работы по подключению блока коллекторов к водопроводной
сети, а также за результат этой работы. Ответственность за
недостатки этой работы, а также за причинение вреда здоровью или
имуществу потребителя либо иным лицам вследствие этих
недостатков несет исполнитель этой работы.
После установки и подключения водоочистителя:
Для блока коллекторов с комбинацией используемых модулей:
КР5/К5К3К2К7;
КР5/К5К3К7B(ЭКО)К7
откройте магистраль холодной воды, убедитесь, что водоочиститель
герметичен;
 откройте кран для чистой воды (1);
при помощи входного крана отрегулируйте расход воды в
соответствии с рекомендуемой скоростью фильтрации
водоочистителя;
 пропустите воду через водоочиститель в течение 10 минут;
закройте кран для чистой воды и дайте постоять водоочистителю
10 минут;
затем снова пропустите воду через водоочиститель в течение 50
минут;
 закройте кран для чистой воды;
 убедитесь в герметичности соединений;
 водоочиститель готов к работе.
Для блока коллекторов с комбинацией используемых модулей:
КР5/К5К3КНК2;
К3КНКНК2;
КР5/К5КНК7B(ЭКО)К7
вместо модуля КН установите заглушку (15) (находится под крышкой
блока коллекторов) (при применении блока коллекторов с
комбинацией используемых модулей К3, КН, КН, К2 необходимо
приобрести дополнительную заглушку);
откройте магистраль холодной воды, убедитесь, что водоочиститель
герметичен;
 откройте кран для чистой воды (1);
при помощи входного крана отрегулируйте расход воды в
соответствии с рекомендуемой скоростью фильтрации
водоочистителя;
 пропустите воду через водоочиститель в течение 10 минут;
закройте кран для чистой воды и дайте постоять водоочистителю
10 минут;
затем снова пропустите воду через водоочиститель в течение 40
минут;
Обратите внимание! При проливании воды через
водоочиститель с установленной
заглушкой, следите за
процессом во избежание случайных протечек.
установите модуль КН на место и пропустите воду через
водоочиститель еще в течение 10 минут;
 закройте кран для чистой воды;
 убедитесь в герметичности соединений;
 водоочиститель готов к работе.
После установки новых фильтрующих модулей
промойте водоочиститель в соответствии
с разделом "После установки и подключения
водоочистителя".
Для замены элемента предварительной
очистки воды PP5 (55/265 для холодной воды):
 Нажмите на стопор разборного модуля КР5 до упора и, удерживая
его в таком положении, отверните гайку против часовой стрелки
(после поворота гайки на угол более 5° держать стопор нажатым нет
необходимости)(Рис. 4а).
Потяните за крышку и вытащите использованный сменный элемент
PP5 из корпуса (Рис. 4б).
Снимите крышку, потянув за использованный сменный элемент РР
5 вниз (Рис. 4в).
 Снимите с нового сменного элемента РР5 термоусадочную пленку.
Предварительно промыв корпус модуля под проточной водой,
соберите разборный модуль в обратном порядке, совместив при
этом выступ на крышке с пазом в корпусе модуля, как показано на
рис. 4г.
ГАЙКА КРЫШКА
ВВЕРХ
ВНИЗ
СТОПОР
СМЕННЫЙ ЭЛЕМЕНТ
Рис. 4а Рис. 4б Рис. 4в Рис. 4г
