Аквафор Кристалл-Квадро [2/2] Запрессованной металлической втулкой 11

Установка крана для чистой воды:

Блок коллекторов 1 шт.

Соединительная трубка 1 шт.

Соединительная трубка со вставленной конической втулкой

1 шт.

Узел подключения (тройник с шаровым клапаном) 1 шт.

Прокладка (3мм) 1 шт.

Кран для чистой воды (кран с керамической парой)

с комплектом прокладок и переходником (см. схему установки) 1 шт.

Заглушка (находится под крышкой блока коллекторов) 1 шт.

Переходник для регенерации модуля КН 1 шт.

"Ключвилка"

(находится под крышкой блока коллекторов)

1 шт.

Руководство по эксплуатации (паспорт) 1 шт.

Комплект упаковки 1.

Определите удобные места расположения крана для чистой воды (1),

блока коллекторов (2) с фильтрующими модулями и место

подключения входного крана (входной кран в комплектацию не

входит) к водопроводу (см. схему установки). Обратите внимание,

чтобы соединительные трубки

проходили свободно, без изломов.

Свободные участки трубок следует закрепить так, чтобы их нельзя

было повредить

или выдернуть из соединений посторонними

предметами.

Водоочиститель должен быть дистанцирован или изолирован от

источников тепла (посудомоечные и стиральные машины, кухонные

плиты, бойлеры, трубы горячего водоснабжения).

Комплектность

Как установить водоочиститель

Эффективность очистки воды

по результатам тестовых экспериментов:

Семейство водоочистителей АКВАФОР Кристалл  фильтры нового

поколения, обеспечивающие многоступенчатую очистку питьевой

воды. Модули водоочистителя изготовлены по современной

технологии карбонблок и представляют собой фильтрующую

матрицу, состоящую из активированного кокосового угля и

ионообменного волокна АКВАЛЕН . Содержат в качестве

бактерицида кластерное микрокристаллическое серебро.

2 3 4 5

6 7

* КР5  cменный фильтрующий разборный модуль с сменным элемент предварительной очистки воды РР5 (55/265

для холодной воды)

Ресурс комплекта сменных модулей установлен для фильтрации воды, соответствующей действующим

санитарным нормативам.Сменный элемент РР (55/265) меняется по мере забивания, но не реже 1 раза в 6 месяцев.

*** С учетом многократной регенерации сменного модуля КН в домашних условиях.

Таблица 1.

Модуль

Таблица 2. Назначение сменных фильтрующих модулей.

КР5/К5

Цвет централь-

ного штуцера

Описание

К3

К2

К7

К7В (ЭКО)

КН

Для предварительной сорбционной очистки питьевой воды

Изготовлен по технологии карбонблок, содержит активированный уголь,

ионообменное волокно Аквален и фиксированное серебро в качестве бактерицида.

Снижает содержание активного хлора, тяжелых металлов и органических веществ.

Эффективно фильтрует нерастворимые примеси размером до 5 микрон, в том

числе гидроокись железа.

черный

синий

белый

серый

красный

Удаляет механические примеси

КР5 – сменный фильтрующий РАЗБОРНЫЙ модуль.

К5 – сменный фильтрующий модуль (неразборный).

Для глубокой сорбционной доочистки питьевой воды

Изготовлен по технологии карбонблок, содержит повышенное количество

активированного угля меньшей дисперсности и волокна Аквален, а также

фиксированное серебро в качестве бактерицида. Благодаря оптимальному

соотношению гранулированных и волокнистых сорбентов эффективно удаляет

активный хлор, ионы тяжелых металлов и органические вещества.

Для умягчения питьевой воды

Содержит ионообменную смолу. Предотвращает появление накипи и поверхностной

пленки, образуемой солями жесткости. Может быть многократно регенерирован в

домашних условиях.

Для финишной сорбционной доочистки питьевой воды

Изготовлен по технологии карбонблок, благодаря изменению композиционного

состава содержит увеличенное количество мелкодисперсного активированного угля.

Содержит в качестве бактерицида фиксированное серебро. Полностью удаляет

остаточные следы вредных примесей, в том числе активного хлора, тяжелых металлов

и органических веществ. Эффективно фильтрует нерастворимые примеси размером

до 0,8 микрона.

Для финишной сорбционной очистки и кондиционирования питьевой воды

Модификация модуля К7 (К107). Комбинированный модуль, сочетающий сорбционную

вставку, изготовленную по технологии карбонблок, и половолоконный мембранный

фильтр. Имеет на выходе половолоконную мембрану, благодаря которой эффективно

фильтрует микропримеси размером до 0,1 микрона.

Технические характеристики

Габаритные размеры блока коллекторов, не более

342 × 92 × 105 мм

Максимальное рабочее давление воды 0,63 МПа(6,5 ат)

Температура воды +5 ... +38 °С

Масса блока коллекторов, не более 0,85 кг

Комбинация используемых

модулей (по ходу движения воды)

№ 1

для очистки питьевой воды с большим

количеством механических примесей

КР5*/К5

К5/КР5*

Ресурс

комплекта

сменных

модулей**

8 000 л

Рекомендуется использовать:

№ 2 № 3 № 4

К3

для очистки и умягчения питьевой воды

с большим количеством

механических примесей

К3 (К103) К2

К2

К7

КН КН

КН

для очистки и умягчения питьевой воды

с большим содержанием солей жесткости

для очистки и умягчения питьевой воды

с большим количеством механических

примесей, обеспечивает микрофильтрацию

для очистки питьевой воды с большим

количеством механических примесей,

обеспечивает микрофильтрацию

6 000 л***

8 000 л

6 000 л***

Скорость

фильтрации

(производи-

тельность)

2,5 л/мин

2 л/мин

2,5 л/мин

2 л/мин

Блок коллекторов Аквафор Кристалл Квадро комплектуется

различными сменными модулями в зависимости от требуемой

задачи водоочистки. Благодаря использованию четырехмодульной

компоновки значительно расширяется спектр решаемых задач.

Собранный с модулями блок коллекторов является водоочистителем.

Остаточный активный хлор 100%

Нефтепродукты (бензол) 95%

Фенол 98%

Пестициды 97%

Ионы тяжелых металлов (свинец, кадмий)

95%

Коллоидное железо 90%

Современный слимдизайн.

Благодаря оригинальной запатентованной конструкции коллектора и

использованию новой концепции "блокмодуль" достигнута

сверхкомпактность водоочистителя.

Бактериальная безопасность.

Впервые в водоочистке сменные фильтрующие модули представляют

единый "блокмодуль" с прочным пластиковым корпусом. При замене

модуля Вы не только заменяете фильтрующую среду, но и обновляете

корпус водоочистителя. Это гарантирует дополнительную защиту от

размножения бактерий при длительном использовании фильтра.

Удаление коллоидного железа.

Водоочиститель эффективно удаляет коллоидное железо благодаря

объемной фильтрации. Пространство между гранулами в фильтрах

АКВАФОР заполнено ионообменными волокнами АКВАЛЕН диаметром

0,02 мм. Благодаря этому водоочиститель эффективно задерживает

даже мельчайшие частицы коллоидного железа.

Новая линия модулей.

Количество сорбента, содержащегося в каждом фильтрующем модуле,

увеличено на 10% по сравнению со стандартным 10" модулем. Это

позволило добиться еще более высокого качества очистки воды и

увеличить ресурс водоочистителя.

Отдельный кран.

Современный кран с керамической парой делает использование фильтра

очень простым: чистая вода доступна Вам и Вашим близким без

дополнительных усилий в любое время суток.

Простота замены модулей.

Замена модулей не требует ни усилий, ни специального инструмента.

 просверлите в мойке (столешнице) отверстие диаметром 11,5–12 мм;

 свинтите накидную гайку (12) с резьбового хвостовика крана (1);

 наденьте на резьбовой хвостовик крана (1) декоративную

подставку (4),

большую резиновую прокладку (5) и вставьте

кран (1) в отвертстие мойки;

 снизу мойки наденьте на резьбовой хвостовик резиновую (6),

пластиковую (7)

и металлическую стопорную (8) шайбы и наверните крепежную гайку (9);

 в резьбовой хвостовик крана (1) вставьте трубку (10)

концом с

запрессованной металлической втулкой (11)

и наверни

те накидную гайку (12)

до упора;

 проверьте прочность закрепления трубки (10). При усилии 8 –10 кгс

трубка не должна вытаскиваться.

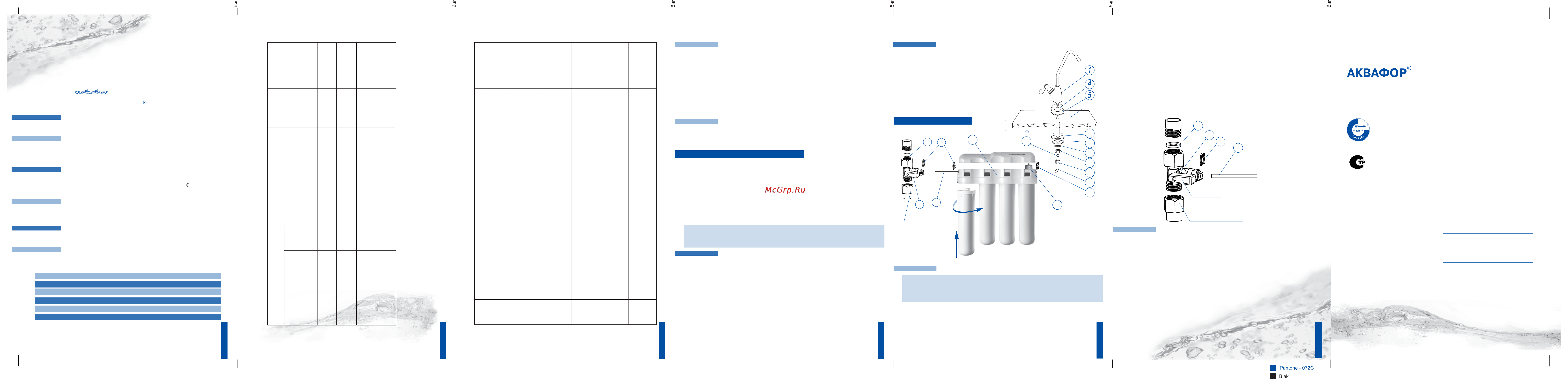

Схема установки

№ 1

11,5...12 мм

36 мм max

вверх

мойка

повернуть

№ 2

№ 3

№ 4

Установка модулей:

Соберите водоочиститель, соблюдая

последовательность

установки модулей

по ходу движения воды в соответствии с табл. 1.

Для установки фильтрующего модуля:

 снимите с модуля термоусадочную пленку;

 вставьте модуль вверх в блок коллекторов

до упора и, слег

ка надавливая, поверните

модуль по часовой стрелке до щелчка.

Установка и подключение водоочистителя:

 закрепите водоочиститель, оставив снизу не менее 5 см для удобства

замены фильтрующих модулей;

 вытащите изпод пластиковых втулок входа и выхода водоочистителя клипсы

(13).

Трубки, предварительно смоченные водой, вставляются до упора на глубину

не менее 15 мм.

 подсоедините свободный конец трубки (14) от входного крана ко входу

водоочистителя;

 подсоедините свободный конец трубки (10) от крана для чистой воды к

выходу водоочистителя;

 вставьте клипсы (13) под пластиковые втулки входа и выхода водоочистителя.

Для отсоединения каждой трубки (при необходимости) вытащите изпод

пластиковой втулки клипсу (13) и, нажав на торец пластиковой втулки,

вытяните трубку.

Важно не перепутать вход и выход водоочистителя, ориентируясь по

стрелкам на его крышке.

Подключение к водопроводу (рис.1):

Внимание: допускается использовать только кран с керамической

парой (кран для чистой воды) (1), входящий в комплект поставки.

Использование других кранов освобождает изготовителя от

ответственности за возможные последствия.

Внимание:

При подсоединении узла подключения (3) нельзя

прилагать значительные усилия, чтобы его не повредить. В случае любого

механического повреждения узла подключения (3) при неправильной

установке и использовании претензии приниматься не будут.

 перекройте магистраль холодной воды и сбросьте избыточное давление;

 убедитесь в наличии уплотнительной прокладки (3а) в накидной

гайке узла подключения (3);

 врежьте в трубопровод узел подключения (3). При необхо

димости,

для уплотнения наружной резьбы узла используйте ленту ФУМ.

 перекройте узел подключения (в положение «кран закрыт») и, подав

воду, убедитесь в герметичности соединений (отсутствии протечек);

 вытащите изпод пластиковой втулки шарового клапана узла

подключения (3) клипсу (13);

 вставьте во втулку шарового клапана узла подключения (3)

смоченную водой трубку (14), обязательно доведя ее до упора на

глубину примерно 15 мм;

 вставьте клипсу (13) под пластиковую втулку шарового клапана узла

подключения (3);

 проверьте прочность закрепления трубки (14): при усилии 8–10 кгс

трубка (14)

не должна вытаскиваться.

Рис. 1

хозяйственно-питьевой

водопровод холодной воды

положение

«кран открыт»

3а

хозяйственно-питьевой

водопровод холодной

воды

3а

К7В (ЭКО)

Изготовитель оставляет за собой право вносить в конструкцию блока

коллекторов усовершенствования без отражения их в паспорте.

Дата выпуска / Штамп ОКК

Блок коллекторов Аквафор Кристалл Квадро защищен патентом РФ № 2333779

ТУ 3697042111395112004

Сертификат соответствия № СRU.HO03.В.00223

Срок действия: с 02.09.2011 по 02.09.2016.

Орган по сертификации ООО

ТЕХНОНЕФТЕГАЗ

Адрес органа по сертификации: 119296, г. Москва, Ленинский пр., д.63/2, корп. 1.

Изготовитель  ООО «АКВАФОР»

Россия, 197110, СанктПетербург, Пионерская ул., 27 лит. А

www.aquaphor.ru

Дата продажи / Штамп магазина

Система менеджмента качества ООО «Аквафор»

сертифицирована на соответствие ISO 9001:2008

фирмой TUV NORD CERT (Германия).

Аквафор Кристалл-Квадро [2/2] Запрессованной металлической втулкой 11

Содержание

Похожие устройства
