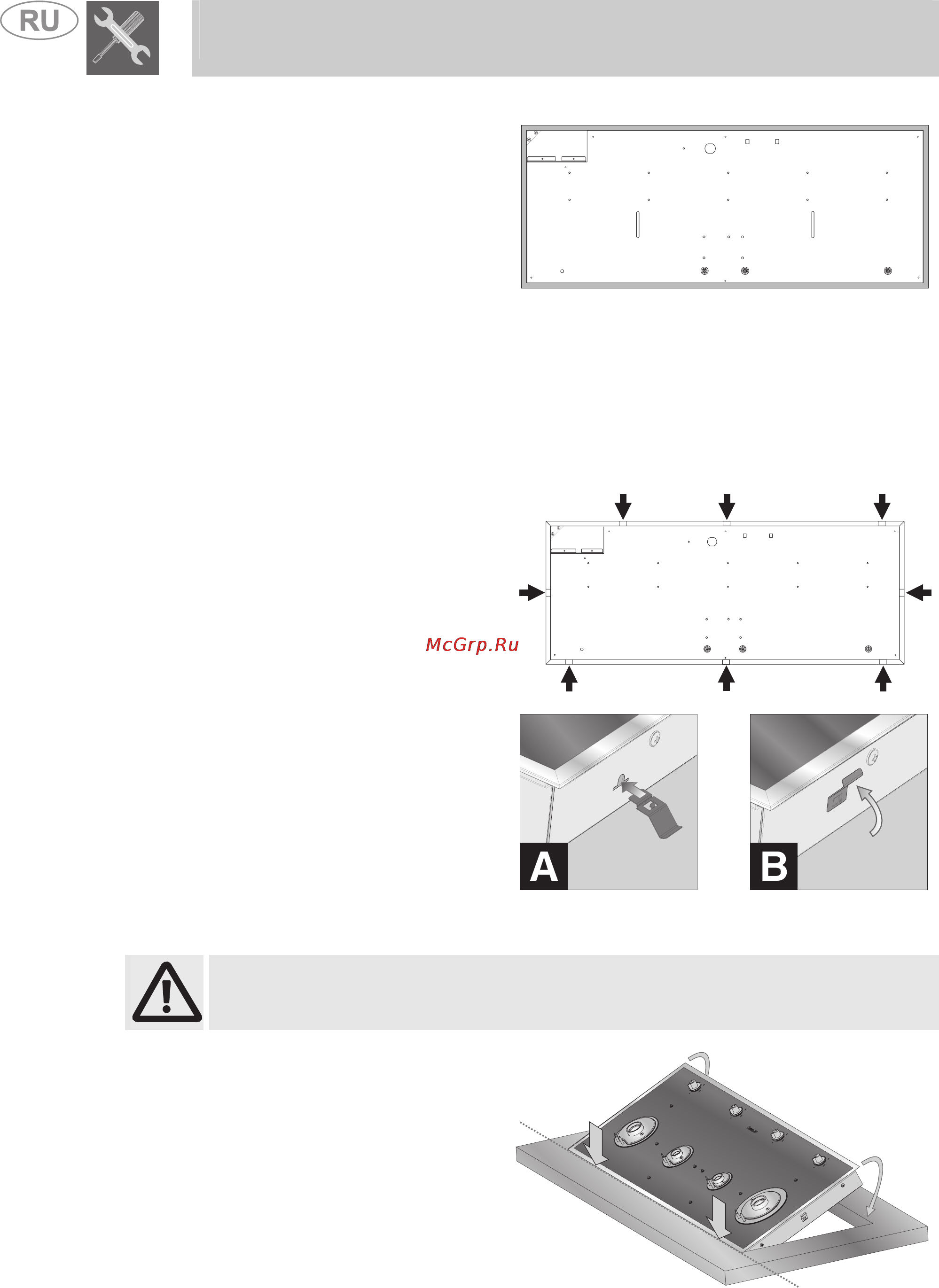

![Smeg PVA140-1 [4/16] Инструкция для установщика](/views2/1015870/page4/bg4.png)
Инструкция для установщика
134
2.2 Установка клейкой губчатой прокладки
Аккуратно установите клейкую
губчатую прокладку
(поставляется в комплекте) по
внешнему периметру рамы
варочной панели.
Она служит для разделения
поверхности рамы от
поверхности мебели. На
рисунке сбоку показана
правильная установка губчатой
прокладки. Во время установки
соблюдайте большую
осторожность, не допускайте,
чтобы прокладка выходила
за внешний периметр рамы.
2.3 Установка пружин крепления
Вставьте пружины крепления в
каждое из отверстий,
показанное стрелками. Эти
пружины обеспечивают
крепление и правильную
центровку.
Чтобы установить пружины в
варочную поверхность,
достаточно просто вставить их
горизонтально в
соответствующий паз и слегка
надавить (рис. A).
Затем повернуть вверх и
окончательно зафиксировать
(рис. B).
2.4 Вставка панели в отверстие столешницы
Проявляйте особую осторожность во время операций по вставке варочной
панели. Если операции не будут выполнены правильно, как описано ниже,
варочная панель может быть повреждена.
Перед вставкой снимите с
панели решетки (если они
установлены) и конфорки.
Вставьте панель, полностью
оперев раму на задний борт
отверстия столешницы. Не
надавливайте на раму, так как
эта деталь очень хрупкая и
может повредиться.
Постепенно опускайте панель с
передней стороны, пока она не
будет вставлена полностью.
