Инструкция для установщика
137
5. Регулировка для различных типов газа
Перед выполнением следующих операций прибор не должен быть
вставлен в мебель и не должен находиться под напряжением.
Данная варочная панель испытана для газа метан G20 (2H) под давлением 20
мбар .
Для работы на других типах газа необходимо заменить форсунки и
отрегулировать первичный воздух.
Для замены форсунок и регулировки конфорок необходимо снять панель, как
описано в следующем пункте.
5.1 Снятие панели

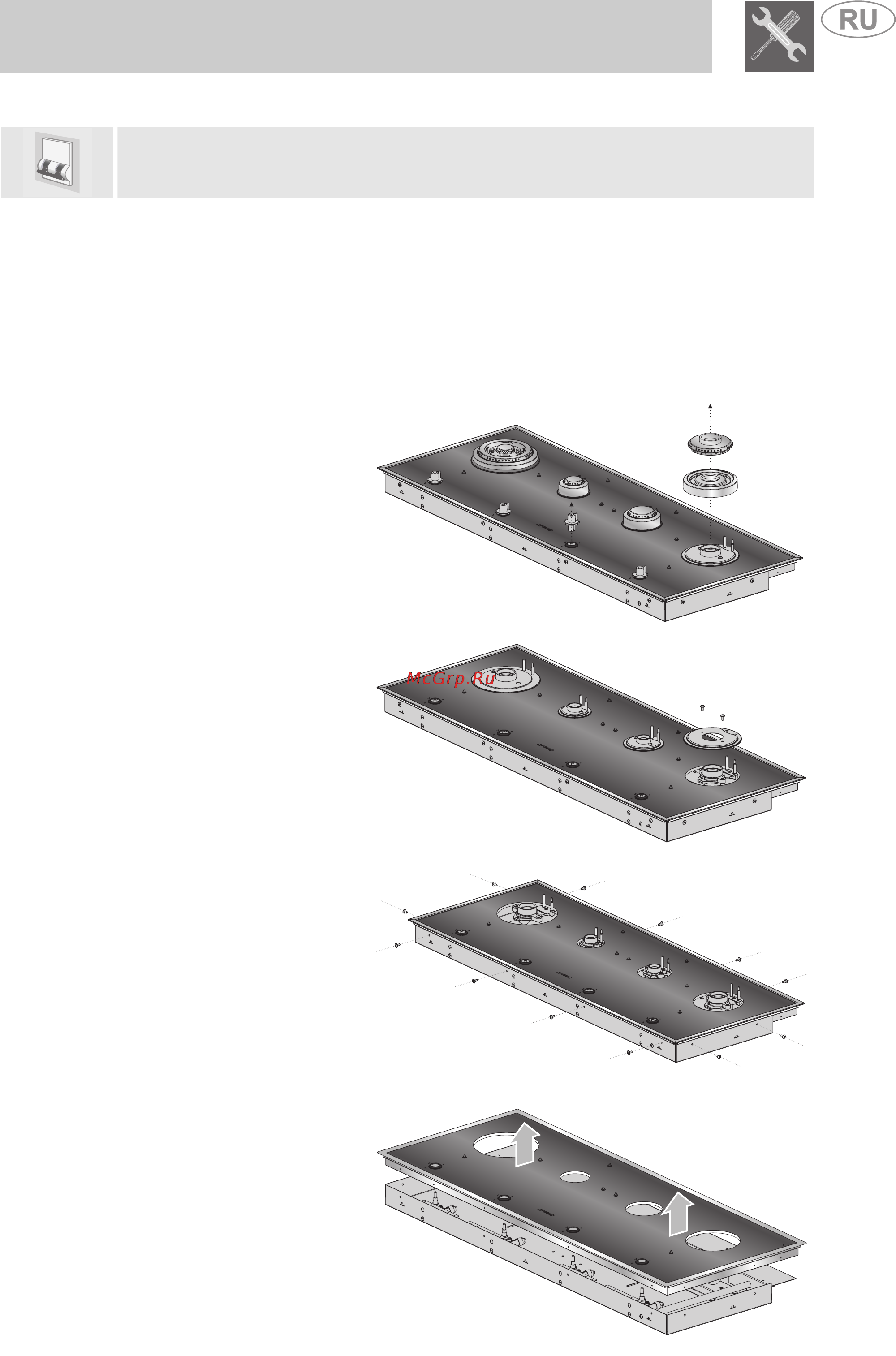

Снимите все компоненты конфорки, соблюдая порядок действий, обозначенный
цифрами на приведенных ниже рисунках:
• Извлеките все ручки,
потянув их вверх.
• Приподнимите с
панели все компоненты
конфорок.
1
• Снимите кюветы со
всех конфорок,
отвинтив два винта.
2
• Снимите крепежные
винты панели, следя за
тем, чтобы снять
только винты,
указанные на рисунке
сбоку.
3
• После снятия всех
вышеуказанных
компонентов,
приподнимите панель и
переместите ее вверх.
4
