ITALIANO
2

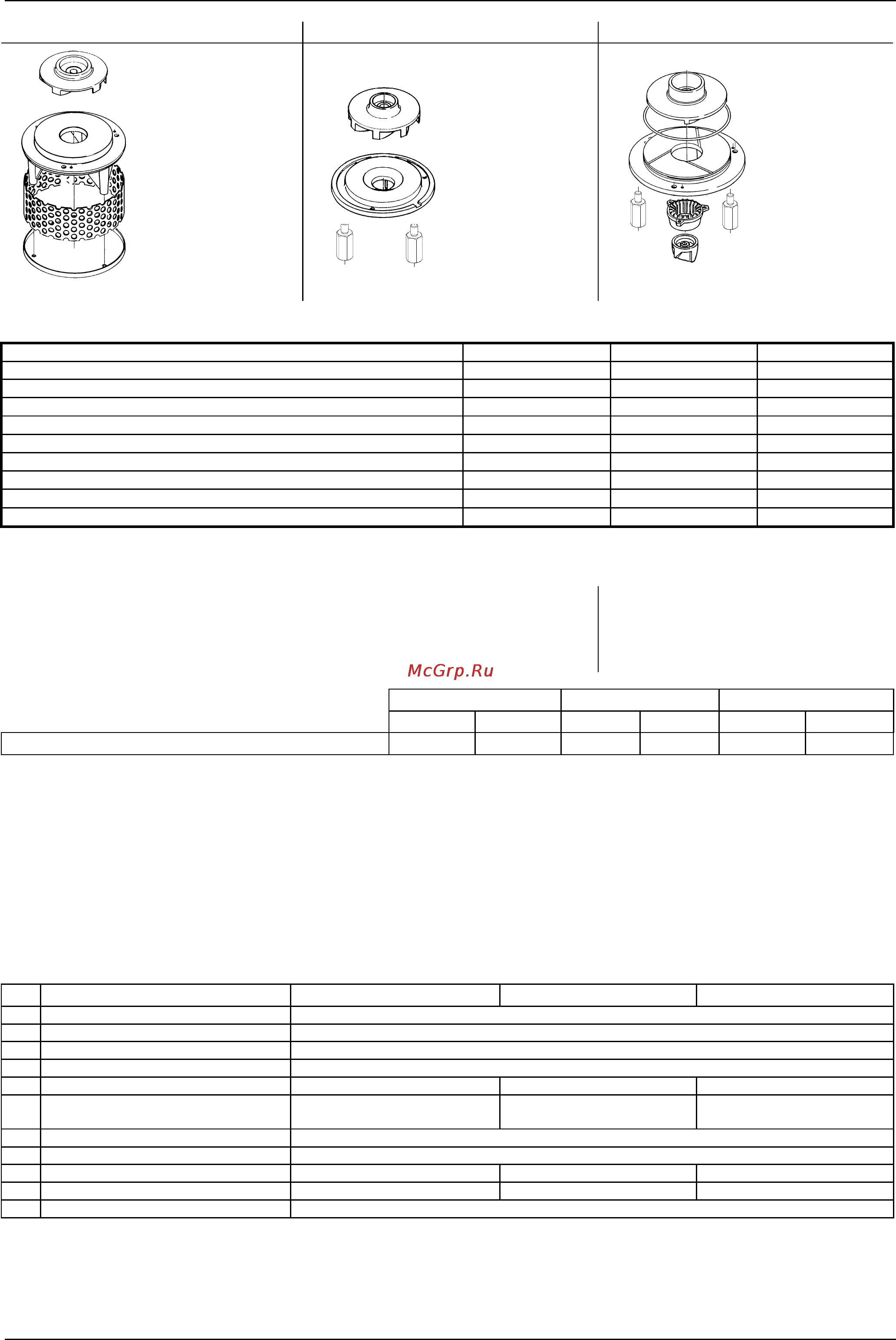

2. APPLICAZIONI
DRENAG FEKA GRINDER
Pompa di tipo
sommergibile con
girante a
rasamento, su disco
di rasamento in
gomma
antiabrasione.
Pompa di tipo
sommergibile
con girante
arretrata a
vortice.
Pompa di tipo
sommergibile
con trituratore.
3. LIQUIDI POMPATI
DRENAG FEKA GRINDER
Diametro passaggio corpi solidi
12 38 - -
Acque freatiche:
Acqua piovana:
Acque chiare di rifiuto:
Acque nere di rifiuto:
Acque cariche grezze contenenti corpi solidi e fibre lunghe:
Acqua di fontana:
Acqua di fiume o lago:
Acqua con sabbia:
4. DATI TECNICI E LIMITAZIONI D’USO
Campo di temperatura del liquido:
da 0°C a 55°C
Tensione di alimentazione: 1 x 220-240 V 50Hz
1 x 230 V 60Hz
3 x 230 V 50/60Hz
3 x 400 V 50/60Hz
(vedi targhetta dati elettrici)
DRENAG FEKA GRINDER
mono tri mono tri mono tri
Portata (m³/h):
33 33 30 30 9 9
Prevalenza – Hmax (m):
pag. 121
Potenza assorbita:
Vedi targhetta dati elettrici
Grado di protezione del motore:
IP68
Classe termica:
F
Massima temperatura ambiente:
+55°C
Temperatura di magazzinaggio:
-10°C +40°C
Attacchi DNM:
2” F GAS
Massima profondità di immersione:
10m
Rumorosità:
il livello di rumorosità rientra nei limiti previsti dalla direttiva EC 89/392/CEE e seguenti modifiche.
4.1 Materiali
N. PARTICOLARI DRENAG FEKA GRINDER
1 CORPO POMPA GHISA 200 - UNI ISO 185
4 GIRANTE GHISA 200 - UNI ISO 185
7 ALBERO ROTORE ACCIAIO INOX AISI 416 X12CrS13 UNI 6900/71
10 CASSA MOTORE GHISA 200 - UNI ISO 185
16 TENUTA MECCANICA CARBURO DI SILICIO CARBONE / CERAMICA CARBURO DI SILICIO
42
FILTRO DI ASPIRAZIONE
ACCIAIO INOX AISI 304
X5CrNi 1810-UNI 6900/71
- -
- -
77 CALOTTA DI PROTEZIONE GHISA 200 - UNI ISO 185
120 MANIGLIA ACCIAIO INOX AISI 304 X5CrNi 1810-UNI 6900/71
147 TRITURATORE PARTE ROTANTE - - - - ACCIAIO INOX TEMPRATO
148 TRITURATORE PARTE FISSA - - - - ACCIAIO INOX TEMPRATO
- - VITERIA ACCIAIO INOX AISI 304 X5CrNi 1810-UNI 6900/71
5. GESTIONE
5.1. Magazzinaggio
Tutte le pompe devono essere immagazzinate in luogo coperto, asciutto privo di vibrazioni e polveri; vengono fornite nel loro
imballo originale nel quale devono rimanere fino al momento dell’installazione.
