SLOVENSKÝ JAZYK
50
KONTROLA A VÝMENA OLEJA V TESNENÍ
FEKA VS-VX
Najprv odskrutkovať všetkých šesť skrutiek (45) a demontovať filter , kryt filtra a
teleso čerpadla (1). Vhodným kľúčom odskrutkovať poistnú maticu obežného kolesa
(18). Obežné koleso (4) pridržiavať rukou. Vyčistiť klín (17) a ochranný krúžok proti
vnikaniu prachu (15). Preklopiť čerpadlo, odskrutkovať a vytiahnuť uzáver (64).
Nakloniť čerpadlo tak, aby olej vytiekol z otvoru uzáveru (64) do pripravenej nádrže.
Vykonať rozbor oleja. Ak sa v ňom nachádzajú častice vody či brúsneho materiálu
(napr. piesok), odporúčame skontrolovať stav mechanického tesnenia (16) a v prípade
potreby ho vymeniť (v špecializovanom centre). V poslednom uvedenom prípade treba
vymeniť i olej. Použiť cca 170 g oleja typu MARCOL 152 ESSO. Do vnútra komory
vliať pomocou lievika cez otvor v uzávere (64) olej tak, aby dosiahol rovnakú hladinu.
Uzáver (64) naskrutkovať na pôvodné miesto. Dodržať opačnú postupnosť krokov
vykonávaných pri demontáži. Na teflón v mieste uloženia ochranného krúžku proti
vnikaniu piesku (15) naniesť dostatočné množstvo tuku a opäť inštalovať čerpadlo.
ODČERPANÝ OLEJ TREBA SPRACOVAŤ PODĽA PLATNÝCH
PREDPISOV.

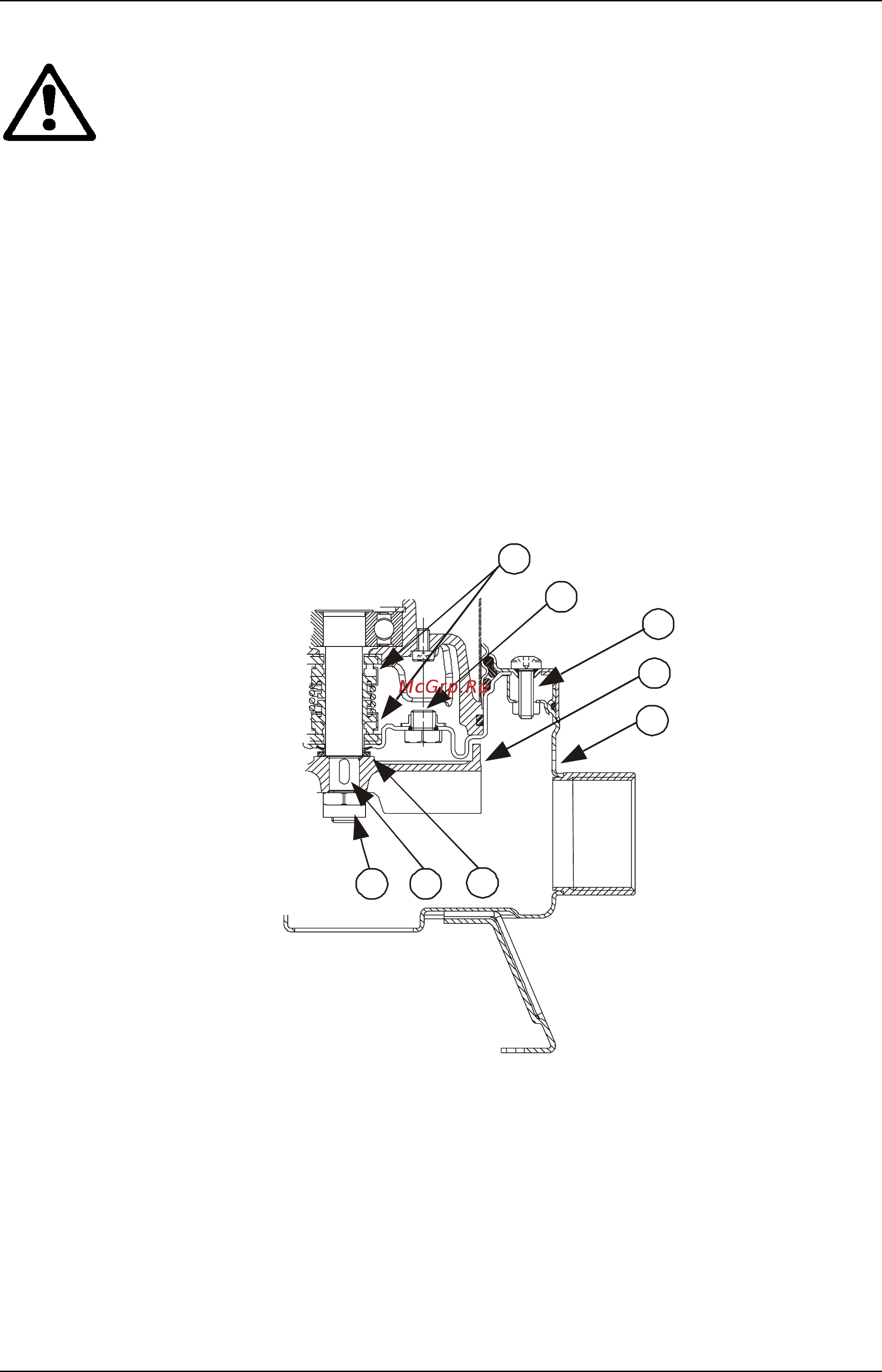

(Obr.6)
18 17
15
1
4
45
64
16
