1. Введение

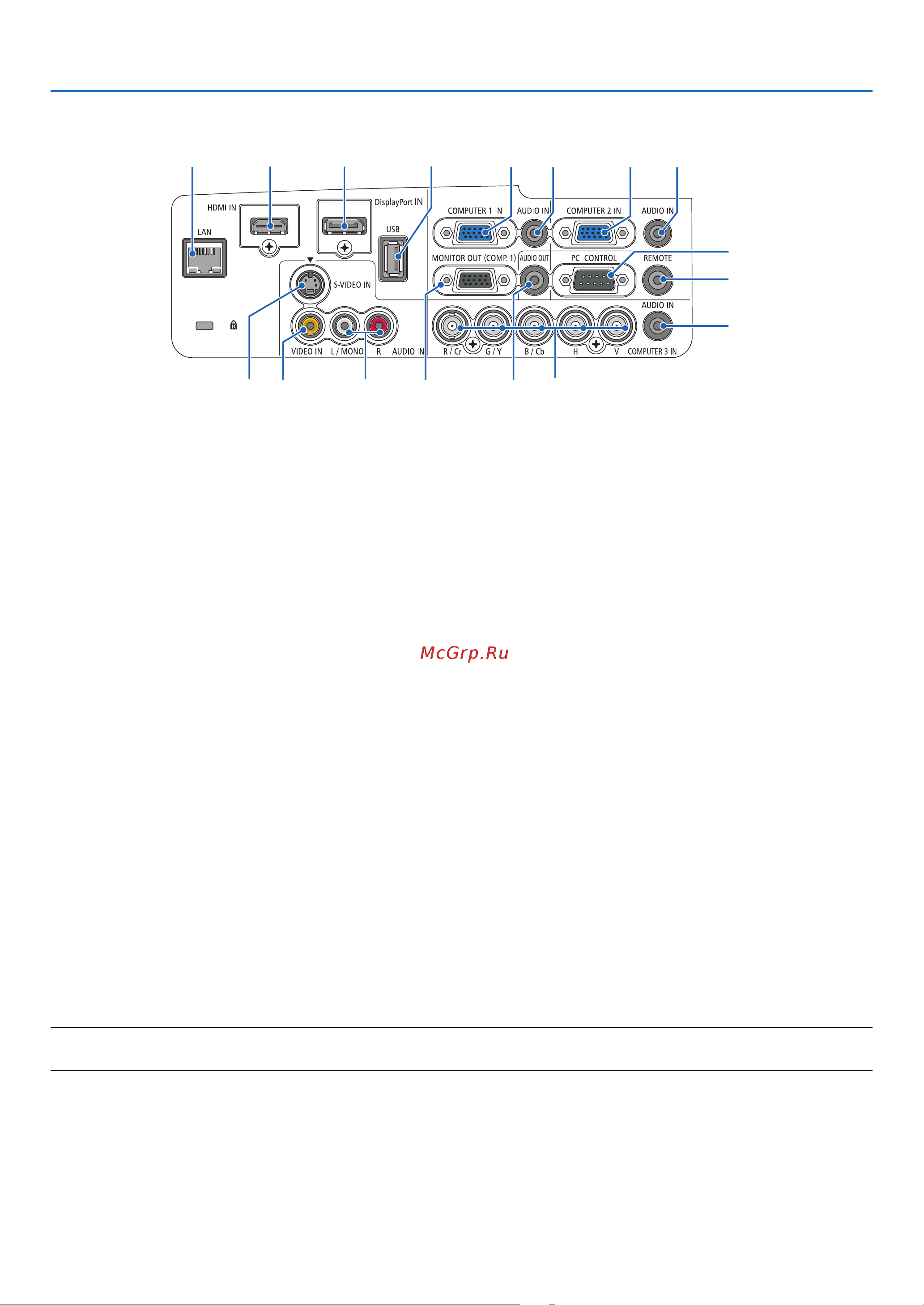

Элементы панели разъемов

1. COMPUTER 1 IN/ Компонентный входной разъем (Mini D-Sub 15 Pin)(→стр.13, 143, 148)

2. COMPUTER 1 AUDIO IN Разъем Mini Jack (Stereo Mini) (→стр.143, 148)

3. COMPUTER 2 IN / Компонентный входной разъем (Mini D-Sub 15 Pin) (→стр.143, 148)

4. COMPUTER 2 AUDIO IN Разъем Mini Jack (Stereo Mini) (→стр.145)

5. COMPUTER 3 IN/Компонентные (R/Cr, G/Y, B/Cb, H, V) разъемы (BNC × 5) (→стр.143, 148)

6. COMPUTER 3 AUDIO IN Разъем Mini Jack (Stereo Mini) (→стр.143, 148)

7. HDMI IN Разъем (Тип A) (→стр.144, 145, 149)

8. DisplayPort IN Разъем (→стр.144)

9. MONITOR OUT (COMP. 1) Разъем (Mini D-Sub 15 Pin) (→стр.146)

10. AUDIO OUT Разъем Mini Jack (Stereo Mini)(→стр.146)

11. S-VIDEO IN Разъем (Mini DIN 4 Pin) (→стр.147)

12. VIDEO IN Разъем (RCA)(→стр.147)

13. VIDEO/S-VIDEO AUDIO INРазъемыL/MONO,R(RCA)(→стр.147)

14. LAN-порт (RJ-45)(→стр.150)

15. USB-порт (Тип A)(→стр.60)

16. PC CONTROL Порт (D-Sub 9 Pin)(→стр.219)

 Кэтомупортуможноподключитьперсональныйкомпьютерилисистемууправления.Врезультатепроектором

можноуправлятьспомощьюпротоколапоследовательнойпередачиданных.Дляразработчиковавторскихпро-

граммнастр.219приведенытипичныекодыуправлениясПК.

17.REMOTEРазъем(StereoMini)

 Используйтеданныйразъемдляпроводногодистанционногоуправленияпроекторомприпомощи

дополнительногопультадистанционногоуправленияNEC.

 Подключитедополнительныйпультдистанционногоуправлениякпроекторуприпомощиимеющегосяв

продажекабелядистанционногоуправления.

ПРИМЕЧАНИЕ: Если к разъему REMOTE подключен кабель дистанционного управления, команды с беспроводного пульта дистанционного управления выполняться

не будут.
