9. Приложение

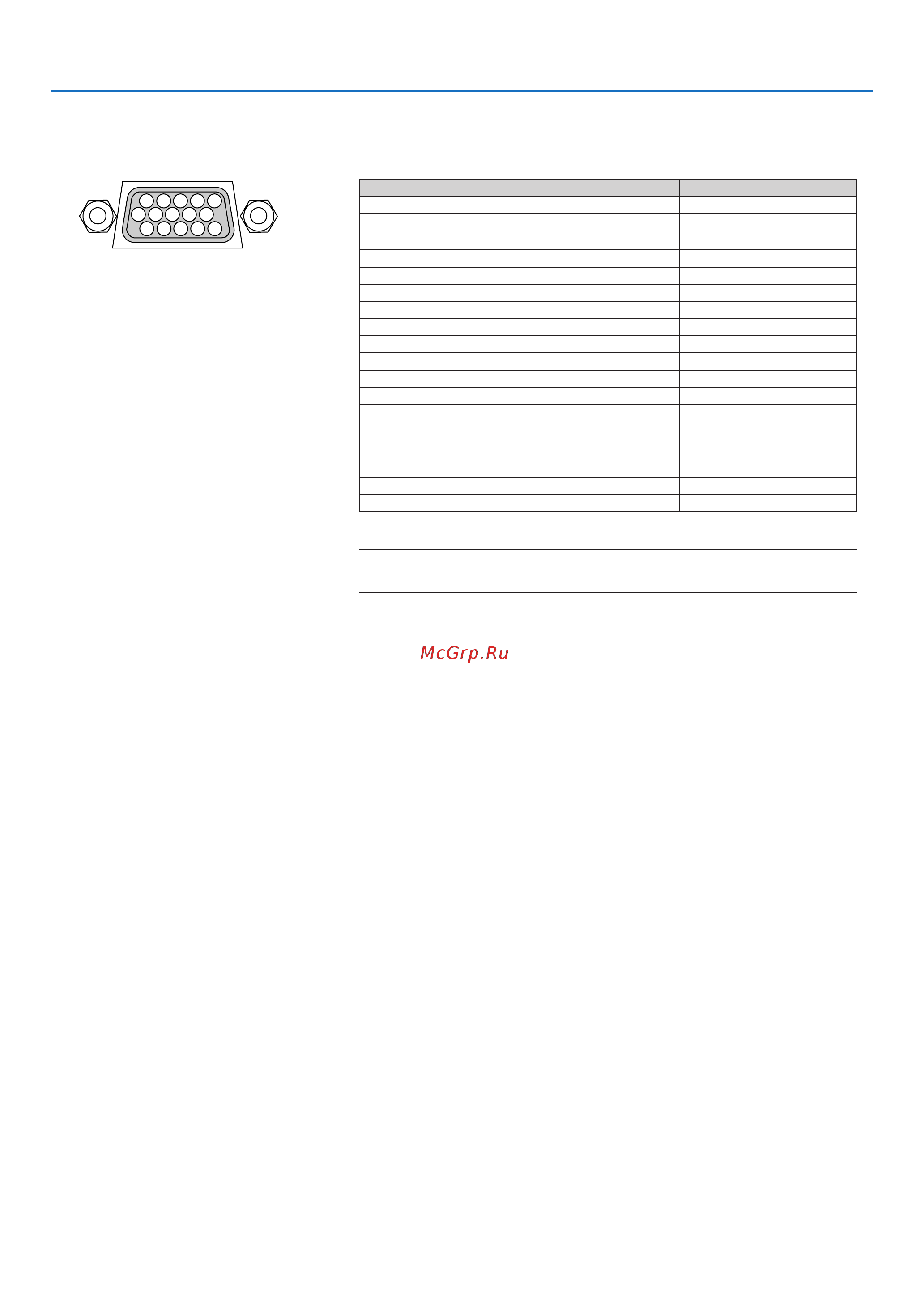

Предназначение выводов входного разъема D-Sub COMPUTER
15-штырьковый mini D-Sub разъем
Уровеньсигнала
Видеосигнал:0,7Vp-p(аналоговый)
Сигналсинхронизации:уровеньTTL
51423
10
11 12 13 14 15
6978
№ вывода Сигнал RGB (аналоговый) Сигнал YCbCr
1 Красный
Cr(цветностькрасного)
2 Зеленыйилисинхронизацияпо
зеленомусигналу
Y(яркость)
3 Синий Cb(цветностьсинего)
4 Заземление
5 Заземление
6
Землядлякрасногосигнала ЗемлядлясигналаCr
7 Землядлязеленогосигнала ЗемлядлясигналаY
8 Землядлясинегоканала ЗемлядлясигналаCb
9 Нетсоединения
10 Землядлясинхросигнала
11 Нетсоединения
12 ДвунаправленнаяшинаDATA
(SDA)
13
Строчныйсинхроимпульсили
композитныйсинхроимпульс
14 Кадровыйсинхроимпульс
15 СигналDataClock
COMPUTER 1 IN
ПРИМЕЧАНИЕ:ДляDDC/CI(VirtualRemoteTool)требуются12и15выводы.
