156

6. Установка и подключение

COMPUTER 2 IN

COMPUTER 3 IN

COMPUTER 1 IN

Компьютерный кабель (VGA) (вхо-

дит в комплект поставки)

Подключается к разъему mini

D-Sub15-pinнапроекторе.Если

используется кабель передачи

сигнала длиннее кабеля, входящего

в комплект поставки, рекомен-

дуется использовать серийный

усилитель-распределитель.

ПРИМЕЧАНИЕ:ДляподключениякпортувидеосигналакомпьютераMacintoshрекомен-

дуется использовать доступный на рынке последовательный штырьковый адаптер

(вкомплектпоставкиневходит).

Кабель RGB-к-BNC (приобре-

тается дополнительно)

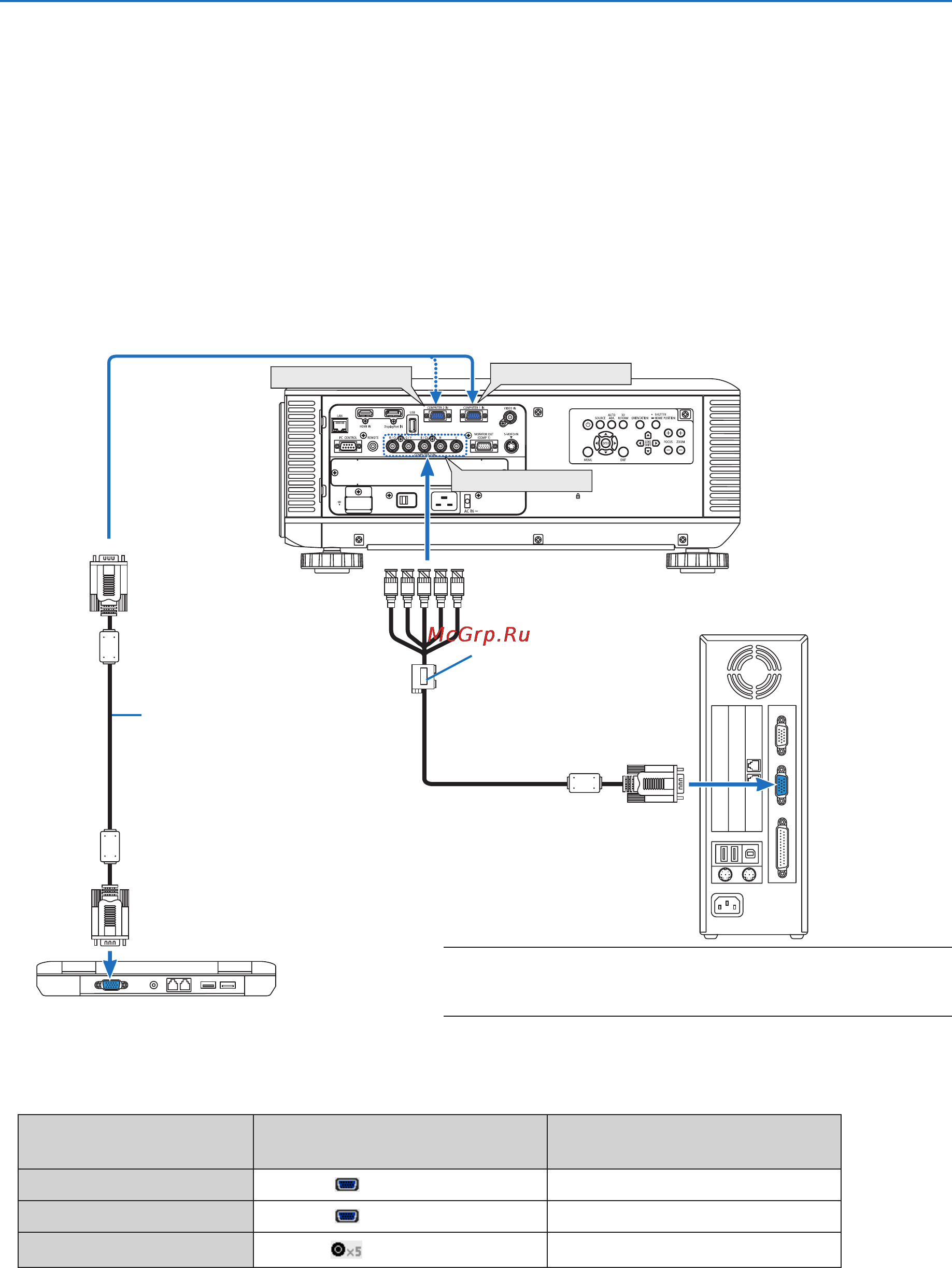

 Подключение

Проекторможноподключитьккомпьютеруприпомощикомпьютерногокабеля,5хBNCкабеля,кабеляHDMIили

кабеляDisplayPort.

Дляподключенияподготовьтеимеющиесявпродажекабели.

Аналоговое соединение RGB сигнала

• Спомощьюкомпьютерногокабелясоединитевыходнойразъеммониторакомпьютера(miniD-Sub15-pin)сразъемом

видеовходапроектораКОМПЬЮТЕР1илиКОМПЬЮТЕР2.

• Приподключениивыходногоразъемаэкранакомпьютера(miniD-Sub15-pin)ивходногоразъемавидеовхода

проектораКОМПЬЮТЕР3используйтекабельBNC(5жильный)→переходнойкабельminiD-Sub15-pin.

• Длявыводааудиоизкомпьютераиспользуйтеимеющиесявпродажеаудиоустройства.

• Послевключенияпроекторавыберитеимяисточникадлясоответствующеговходногоразъема.

Входнойразъем

КнопкаSOURCEнакорпусепро-

ектора

Кнопканапультедистанционно-

гоуправления

COMPUTER1IN COMPUTER1 COMPUTER1

COMPUTER2IN COMPUTER2 COMPUTER2

COMPUTER3IN

COMPUTER3

COMPUTER3
