 Коды управления и кабельные соединения ПК

Коды управления ПК

Функция Кодирование данных

POWER ON 02H 00H 00H 00H 00H 02H

POWER OFF 02H 01H 00H 00H 00H 03H

ВЫБОР ВХОДНОГО РАЗЪЕМА «COMPUTER 1» 02H 03H 00H 00H 02H 01H 01H 09H

ВЫБОР ВХОДНОГО РАЗЪЕМА «COMPUTER 2» 02H 03H 00H 00H 02H 01H 02H 0AH

ВЫБОР ВХОДНОГО РАЗЪЕМА «COMPUTER 3» 02H 03H 00H 00H 02H 01H 03H 0BH

ВЫБОР ВХОДНОГО РАЗЪЕМА HDMI 02H 03H 00H 00H 02H 01H 1AH 22H

ВЫБОР ВХОДНОГО РАЗЪЕМА DisplayPort 02H 03H 00H 00H 02H 01H 1BH 23H

ВЫБОР ВХОДНОГО ВИДЕОСИГНАЛА 02H 03H 00H 00H 02H 01H 06H 0EH

ВЫБОР ВХОДНОГО СИГНАЛА S-ВИДЕО 02H 03H 00H 00H 02H 01H 0BH 13H

ВЫБОР ВХОДА ПРОСМОТР 02H 03H 00H 00H 02H 01H 1FH 27H

ВЫБОР ВХОДА СЕТЬ 02H 03H 00H 00H 02H 01H 20H 28H

ВКЛЮЧЕНА ФУНКЦИЯ ОТКЛЮЧЕНИЯ ИЗОБРАЖЕНИЯ 02H 10H 00H 00H 00H 12H

ОТКЛЮЧЕНА ФУНКЦИЯ ОТКЛЮЧЕНИЯ ИЗОБРАЖЕНИЯ 02H 11H 00H 00H 00H 13H

ПРИМЕЧАНИЕ: Если вам нужен полный перечень кодов управления ПК, обратитесь к местному продавцу данной продукции.

Кабельные соединения

Протоколсвязи

Скорость передачи в бодах ...........38400 бит/с

Длина данных

................................8 бит

Контроль четности

.........................Контроль четности не производится

Стоповый бит

..................................Один бит

Х вкл./откл.

.....................................Отсутствует

Процедура связи

............................Полный дуплекс

ПРИМЕЧАНИЕ: Для длинных кабелей может быть рекомендована более низкая скорость передачи – это зависит от оборудования.

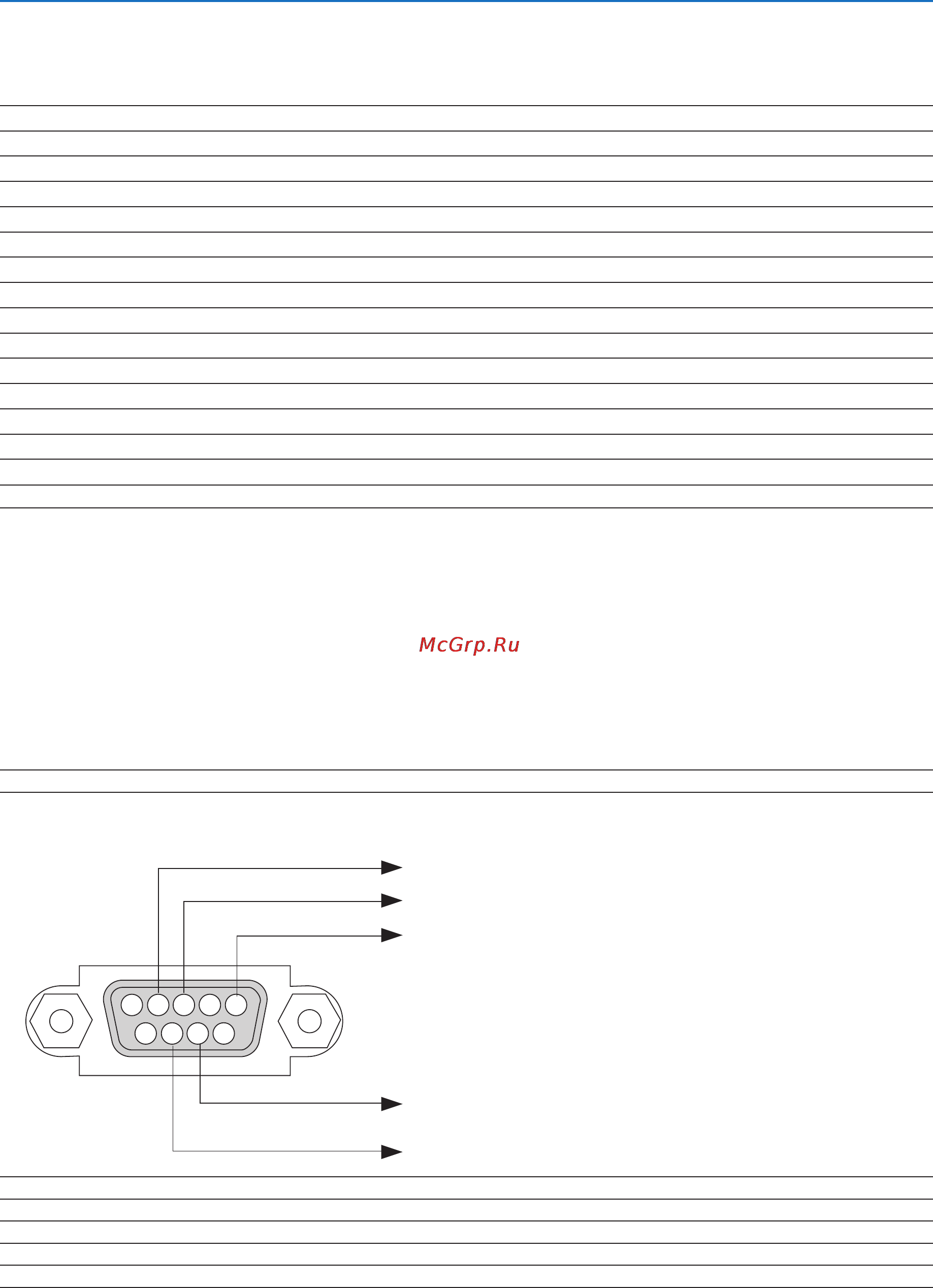

Разъем для управления с ПК (D-SUB 9P)

ПРИМЕЧАНИЕ1:Контакты1,4,6и9неиспользуются.

ПРИМЕЧАНИЕ2:Чтобыупроститькабельноесоединение,соединитеконтакты«RequesttoSend»и«CleartoSend»наобоихконцахкабеля.

ПРИМЕЧАНИЕ3:Длякабелейбольшойдлинырекомендуетсяспомощьюменюпроектораустановитьскоростьпередачиданных9600бит/с.

15243

67 98

К GND ПК

К RxD ПК

К TxD ПК

К RTS ПК

К CTS ПК
