26

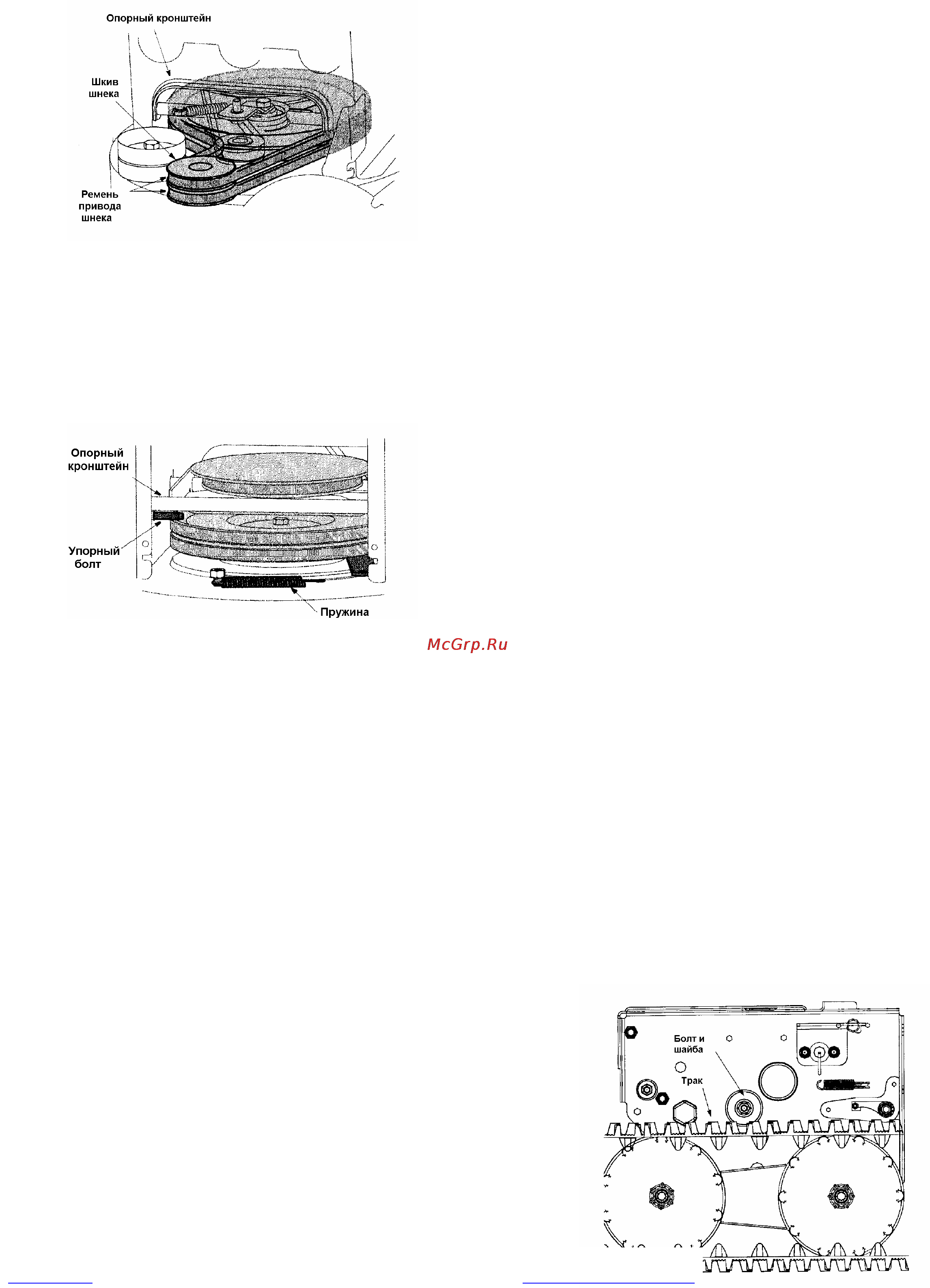

Рис. 19
7. Отцепите пружину с болта на кожухе шнека, чтобы ослабить натяжение
ремня (см. рис. 20).
8. Отведите упорный болт до тех пор, пока опорный кронштейн не
соприкоснется со шкивом шнека (см. рис. 20).
Рис. 20
9. Приподнимите приводной ремень шнека, а затем стащите его со шкива.
Повторите это действие с передним приводным ремнем шнека (см. рис.
19)
10. Замените оба приводных ремня шнека.
Приводной ремень
1. Следуйте первым шести этапам последовательности действий при
замене приводного ремня шнека.
2. Приподнимите холостой шкив и стяните ремень с ведущего шкива и
фрикционного диска
3. Выньте саморезы из рамы снизу
снегоуборщика и снимите её.
Резиновое кольцо фрикционного диска
Проверяйте резиновое кольцо фрикционного
