диска после каждых 25 часов работы. В случае износа или повреждения

замените его.

1. Слейте топливо или подложите кусок пластмассы под крышку бензобака.

2. Поставьте снегоуборщик вертикально, облокотив его на кожух. Выньте

саморезы из рамы снизу снегоуборщика и снимите её.

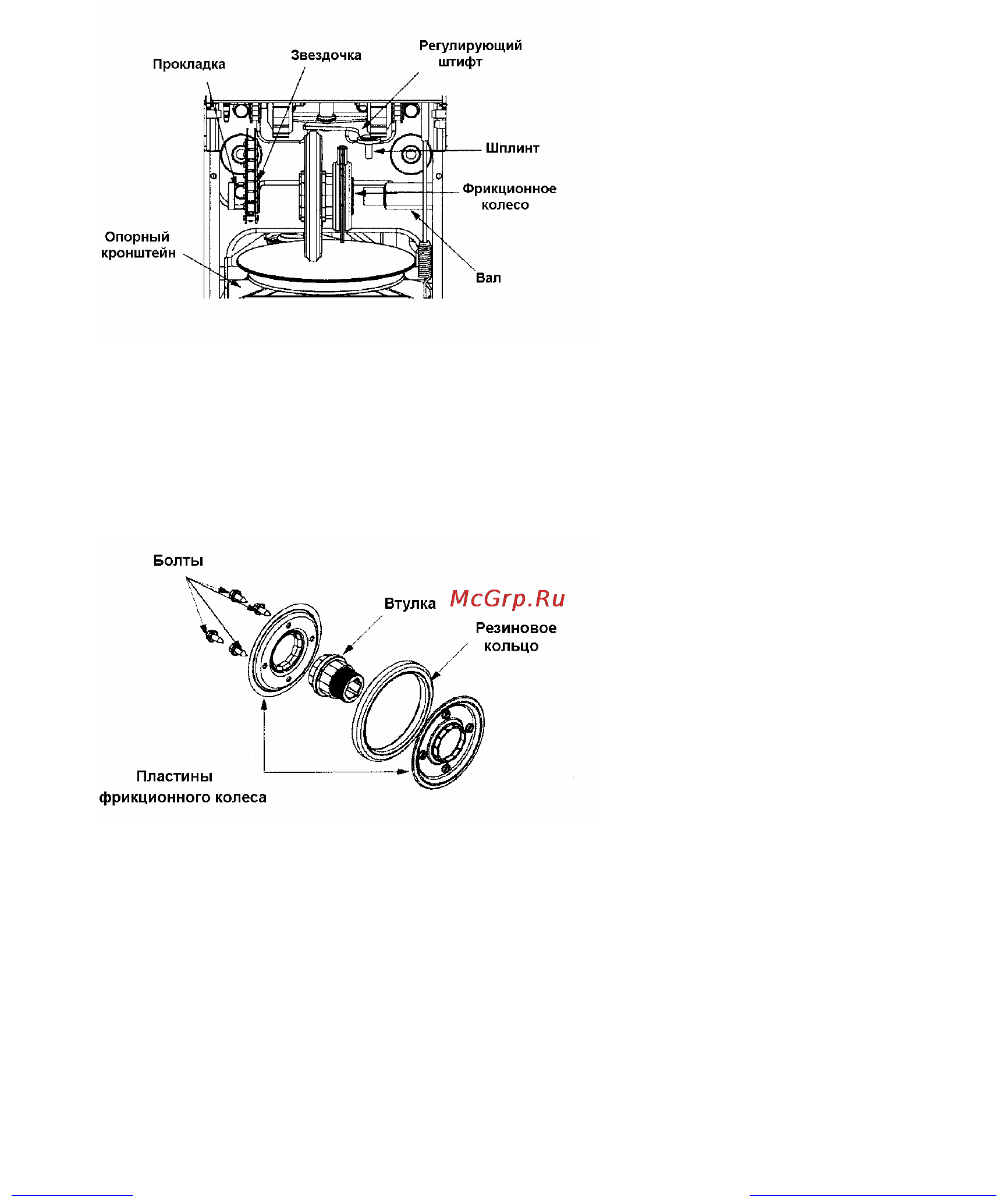

Рис. 21

3. Удерживая вал отверткой , ослабьте, но полностью не вынимайте

шестигранные болты и шайбы слева вала зубчатой передачи (см. рис. 21).

4. Выверните немного шестигранную гайку и снимите шариковый подшипник

справа рамы. Снимите шестигранную гайку и шайбу с левого конца вала.

5. Передвиньте вал зубчатой передачи вправо и снимите фрикционный диск

с него (см. рис. 22).

Рис. 22

6. Снимите четыре винта с фрикционного диска (см. рис. 23).

Рис. 23

7. Выньте фрикционный диск между

полуосью и ведущим валом.

8. Извлеките резиновое кольцо, расположенное между пластинами

фрикционного диска.

9. Замените резиновое кольцо, с одинаковой силой затяните четыре винта.

Следите за тем, чтобы кольцо было ровно расположено в диске. Вставьте

кронштейн переключателя скоростей во фрикционный диск (см. рис.22).
