Synta BK909EQ2 [7/20] Установка искателя

Установка телескопа на штатив

длинный

короткий

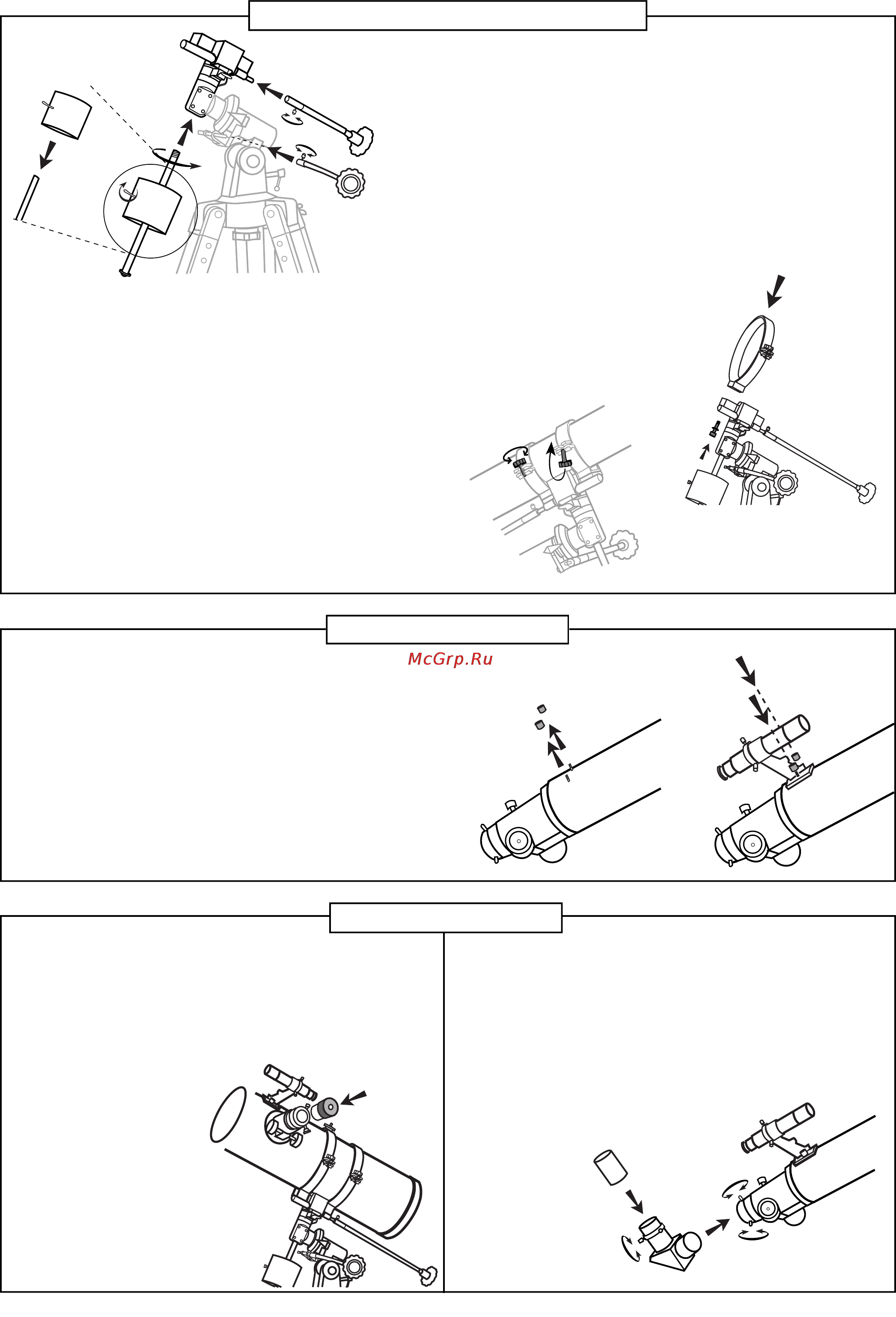

Установка искателя

УСТАНОВКАИСКАТЕЛЯ (9), (10)

1. Снимите две крепежные гайки с винтов на трубе телескопа

(около окулярного узла, см. рис. 9).

2. Установите держатель искателя в винты и закрепите его

гайками.

Установка окуляра

УСТАНОВКА ОКУЛЯРА (11) (рефлектор)

1. Ослабьте крепежный винт и снимите черную

крышку с окулярного узла.

2. Вставьте окуляр в окулярный узел и закрепите его

крепежным винтом.

КРЕПЛЕНИЕ ХОМУТОВ К ШТАТИВУ (7)

1. Прикрепите хомуты 10-мм винтами к

монтировке, как показано на рис. 7.

КРЕПЛЕНИЕ ТРУБЫТЕЛЕСКОПА К

МОНТИРОВКЕ (8)

1. Снимите с трубы телескопа упаковочную бумагу.

2. Найдите центр тяжести трубы. Вложите трубу

так, чтобы центр тяжести находился между

хомутами. Надежно закрепите трубу в хомутах

винтами.

УСТАНОВКАПРОТИВОВЕСА (5)

1. Наденьте противовес на ось противовесов и вкрутите

ось в соответствующее отверстие в монтировке.

2. Зафиксируйте противовес фиксатором.

УСТАНОВКА РУЧЕК УПРАВЛЕНИЯ ТОНКИМИ

ДВИЖЕНИЯМИ (6)

1. Наденьте ручки управления на оси тонких движений и

закрепите их винтами.

УСТАНОВКА ОКУЛЯРА (11) (рефрактор)

1. Ослабьте крепежный винт.

2. Установите диагональное зеркало и закрепите

его крепежным винтом.

3. Ослабьте крепежный винт на диагональном
