Synta BK909EQ2 [8/20] Сборка телескопа на монтировке eq2

СБОРКА ТЕЛЕСКОПА НА МОНТИРОВКЕ EQ2

Сборка штатива

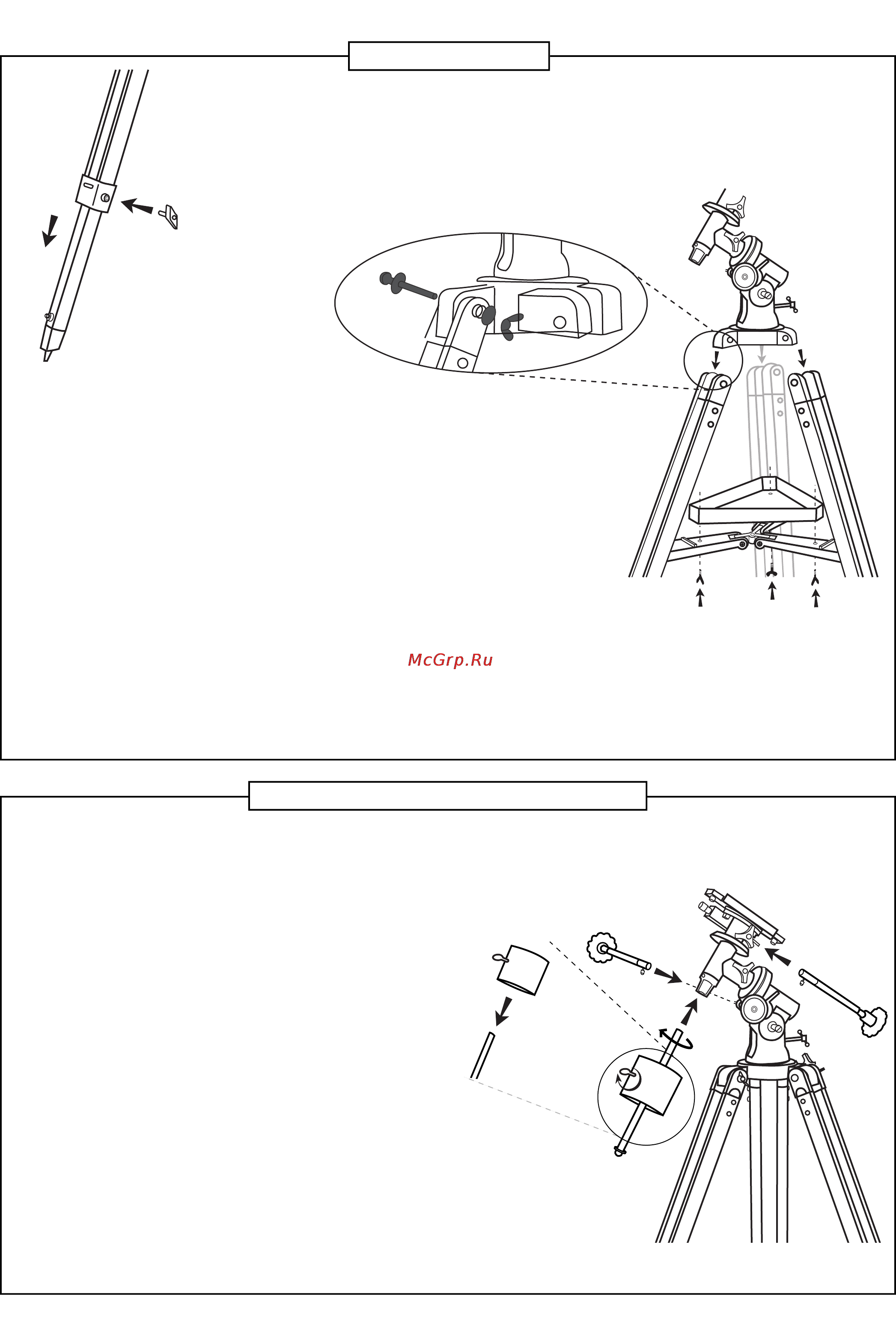

СБОРКА И НАСТРОЙКА ДЛИНЫ ОПОР (1)

1. Взявшись за средние секции опор штатива со

стороны наконечника, вытяните их из опор

на несколько сантиметров.

2. Установите и закрепите ручки фиксации длин

опор.

КРЕПЛЕНИЕ ОПОР К МОНТИРОВКЕ (2)

3. С помощью крепежных винтов прикрепите опоры к

экваториальной головке как показано на рис. 2. Не прилагайте

чрезмерных усилий при сборке, вы можете повредить опоры.

Обратите внимание на то, чтобы стойки крепления полочки для

аксессуаров были обращены друг к другу.

УСТАНОВКА ПОЛОЧКИ ДЛЯ АКСЕССУАРОВ (3)

1. Разложите фигурную платформу полочки для аксессуаров и

прикрепите ее с помощью винтов к опорам штатива.

2. Прикрепите с помощью винтов платформу лотка к опорам.

3. На платформу установите полочку для аксессуаров и закрепие

ее винтами.

Установка телескопа на штатив

УСТАНОВКАПРОТИВОВЕСА (4)

1. Наденьте противовес на ось противовесов и

вкрутите ее в соответствующее отверстие в

монтировке.

2. Зафиксируйте противовес фиксатором.

УСТАНОВКА РУЧЕК УПРАВЛЕНИЯ ТОНКИМИ

ДВИЖЕНИЯМИ (5)

1. Наденьте ручки управления на оси тонких движений

и закрепите их винтами. Рекомендуется установить

длинную ручку на ось склонений, а короткую — на

ось прямых восхождений.

длинный

короткий
