Рисунок R.1

Неабразивная поверхность

Рисунок R.2 Рисунок R.3

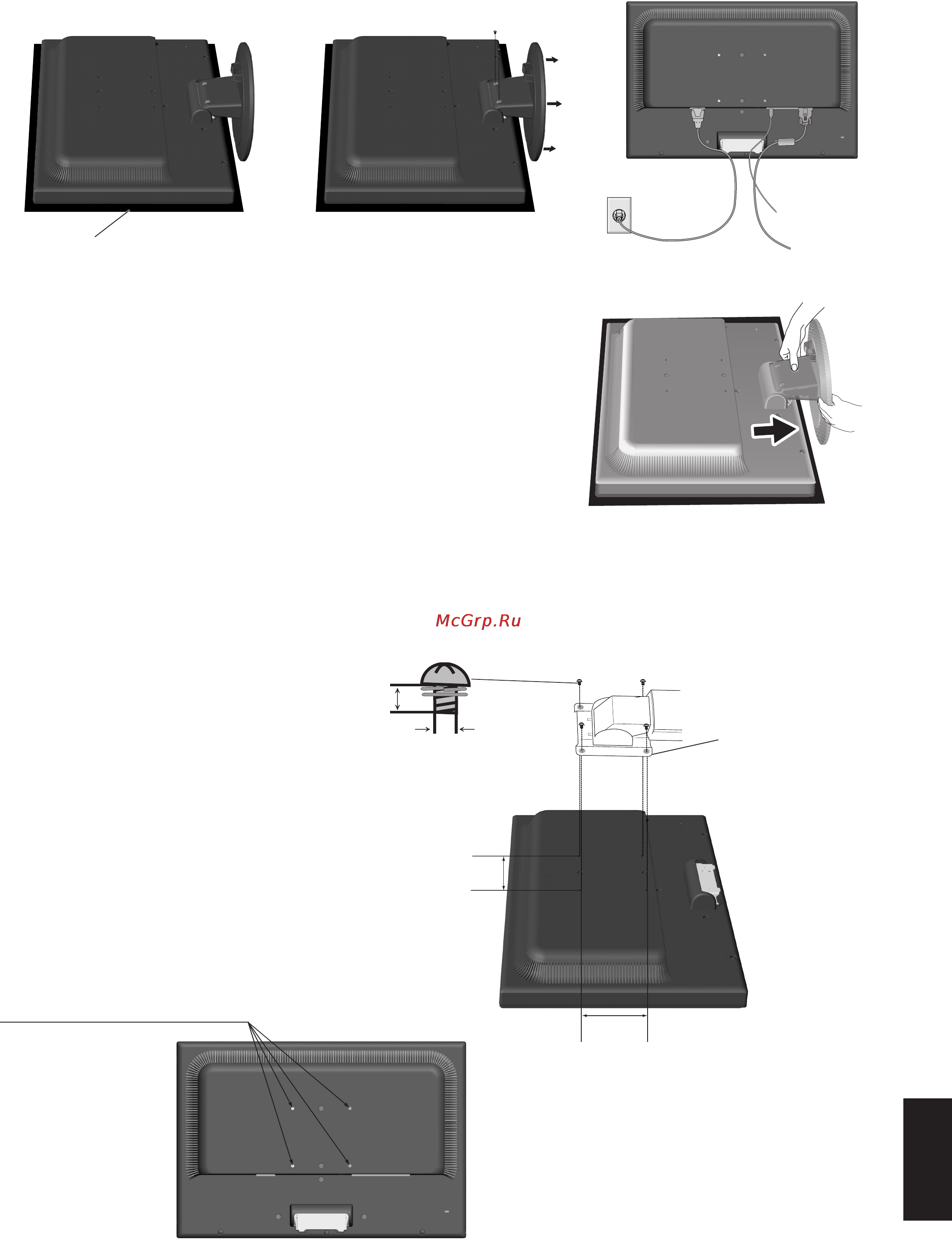

Снятие подставки

ПРИМЕЧАНИЕ. Всегда снимайте подставку при перевозке монитора.

1. Положите монитор экраном вниз на неабразивную поверхность

(Рисунок R.1).

2. Большим пальцем надавите на кнопку фиксации, чтобы отсоединить

подставку.

3. Потяните отсоединенную подставку.

Подсоединение подвижного кронштейна

Этот ЖКД монитор предназначен для использования с подвижным кронштейном.

При установке используйте винты (4 шт.), как показано на рисунке. В целях соблюдения правил безопасности монитор

следует устанавливать на кронштейне, обеспечивающем необходимую устойчивость с учетом веса монитора.

ЖКД монитор следует использовать только с предназначенным для него кронштейном (например, марки GS).

ПРИМЕЧАНИЕ.

Опорная подставка должна выдерживать вес не менее 20,0 кг и иметь сертификат организации UL США.

4-ВИНТА (M4)

(МАКСИМАЛЬНАЯ глубина: 10 мм)

При использовании других

винтов проверьте глубину

отверстия.

Вес ЖКД монитора в сборе: 5,0 кг (MAX)

Характеристики

Затяните все винты

100 мм

Толщина кронштейна

(рычага) 2,0 ~ 3,2 мм

12 мм

4 х 12 мм с пружинной

шайбой и плоской шайбой
