Champion ST1076BS [31/36] Замена срезного штифта шнека

гравий, камни или прочий мусор, в слу-

чае попадания на крыльчатку могут

выбрасываться с силой, достаточной

для причинения травм или нанесения

повреждений имуществу или самому

снегоочистителю.

РЕГУЛИРОВКА КАБЕЛЯ

УПРАВЛЕНИЯ ШНЕКОМ

ВНИМАНИЕ:

Не затягивайте гайку слишком туго,

т.к. это может привести к подъему

рычага и включению шнека без нажима

на рычаг шнека.

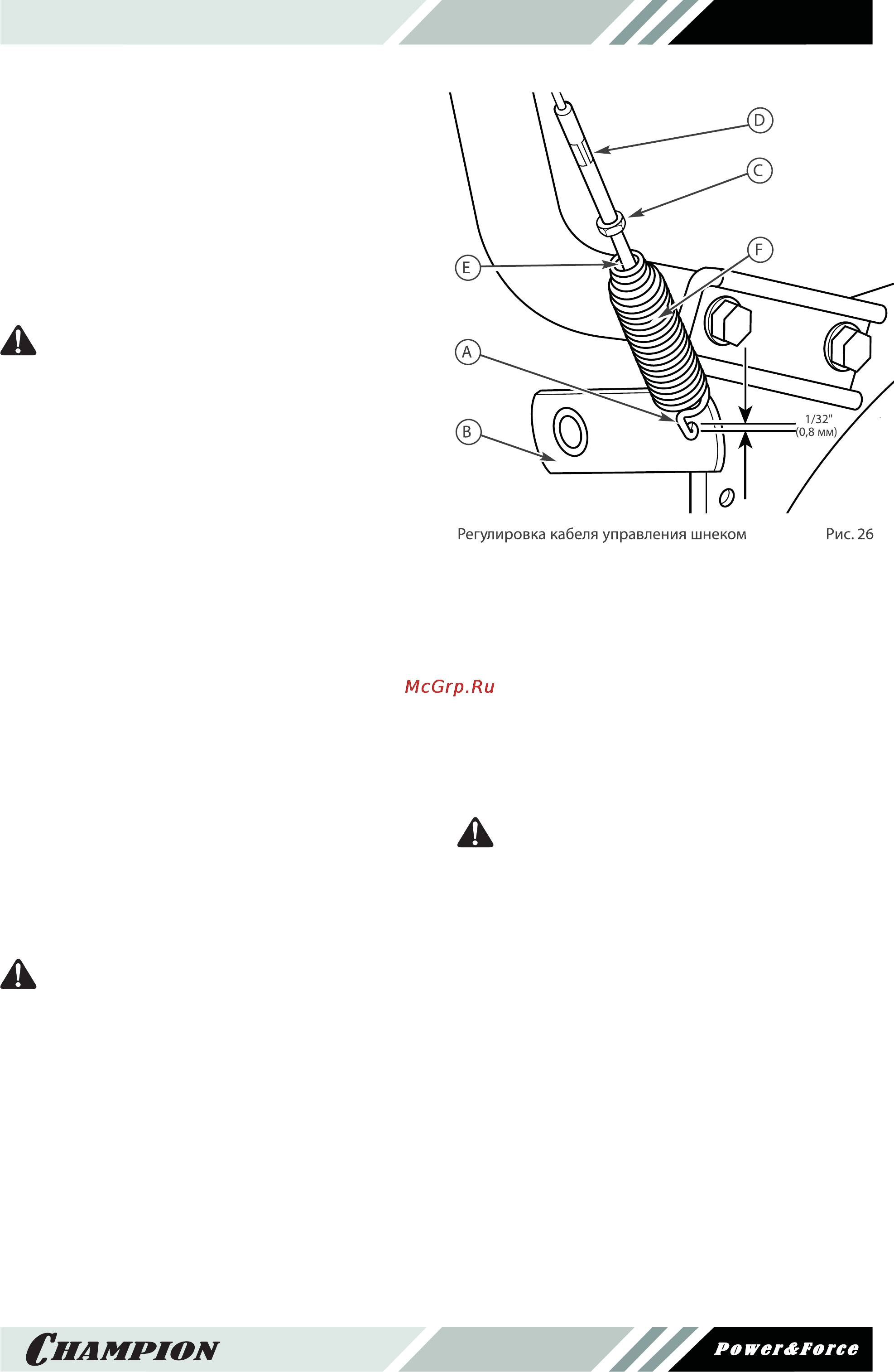

1. При отпущенном рычаге шнека крючок

(A, рис. 26) должен едва не касаться ры-

чага (B), не поднимая его. Между ними

может быть зазор не более 0,8 мм.

2. Для регулировки ослабьте гайку (C),

удерживая

регулировочные фаски (D) и

поворачивая гайку. Затем поверните ре-

гулировочные фаски, удерживая регу-

лировочный винт (E). Регулировочный

винт имеет крестовой шлиц, за который

его можно удерживать или поворачи-

вать с помощью отвертки, вставленной

через пружину (F).

3. Удерживая регулировочные фаски, за-

тяните гайку.

4. Запустите двигатель и проверьте шне-

ковый механизм. Шнек не должен вра

щаться, пока не нажат рычаг шнека.

5. При работающем двигателе полностью

зажмите рычаг шнека. Шнековый меха-

низм должен включиться и нормально

вращаться.

ВНИМАНИЕ:

Шнековый механизм должен остано-

виться в течение 5 секунд. Если это

не так, обратитесь к авторизованно-

му дилеру.

6. Отпустите рычаг шнека.

7. Если шнек работает не должным обра-

зом, остановите двигатель и проверьте

регулировку кабеля управления шнеком.

8. Если кабель отрегулирован должным

образом, может потребоваться регу-

лировка натяжения приводного рем-

ня шнекового

механизма. Обратитесь к

официальному дилеру.

ЗАМЕНА СРЕЗНОГО

ШТИФТА ШНЕКА

Шнеки прикреплены к своему валу с помо-

щью специальных срезных штифтов, рас-

считанных на срезание в случае, если посто-

ронний предмет заклинится в кожухе шнека.

Использование более прочного срезного

штифта снизит степень защиты снегоочисти-

теля от возможной поломки.

ВНИМАНИЕ:

Для обеспечения безопасности и над-

лежащей работы используйте для за-

мены только оригинальные срезные

штифты.

1. Остановите двигатель, выключите все

органы управления, отсоедините про-

вод свечи зажигания и убедитесь, что

все движущиеся части прекратили свое

движение.

2. Совместите отверстие в шнеке с отвер-

стием в вале шнека. Вставьте новый

срезной болт (A, рис

. 27), шайбу (B) и

контргайку (C) из ящика для инструмен-

тов на кожухе ремня.

ПРИМЕЧАНИЕ:

Шайба помещается в более крупное отвер-

стие на трубке шнека.
