JJ-Connect Home Alarm TS-200 [7/28] Установка инфракрасного датчика

7 JJ-Group© www.jj-connect.ru

Установка инфракрасного датчика

Установите держатель на выбранное место при помощи саморе-

зов. Совместите датчик и держатель шарнирным соединением и

настройте нужный угол датчика.

Примечание:

•Убедитесь в том, что предполагаемая зона защиты находится в

области действия датчика;

•Рекомендуется устанавливать ИК датчик на высоте 2,1 м;

•Чтобы избежать ложной тревоги, располагайте датчик в месте,

где он не будет подвергнут влиянию тепловых источников или

источников света, включая дневной свет;

•Принцип работы основан на отслеживании уровня ИК-излучения

в поле зрения датчика. Сигнал на выходе датчика монотонно за-

висит от уровня ИК излучения, усредненного по полю зрения

датчика. При появлении человека (или другого массивного объ-

екта с температурой большей, чем температура фона) на выхо-

де инфракрасного датчика движения повышается напряжение.

Этот скачек и является сигналом для включения нагрузки датчи-

ка движения. Для достижения наилучших результатов датчик

следует направить на точку зоны защиты, обладающую наимень-

шей температурой.

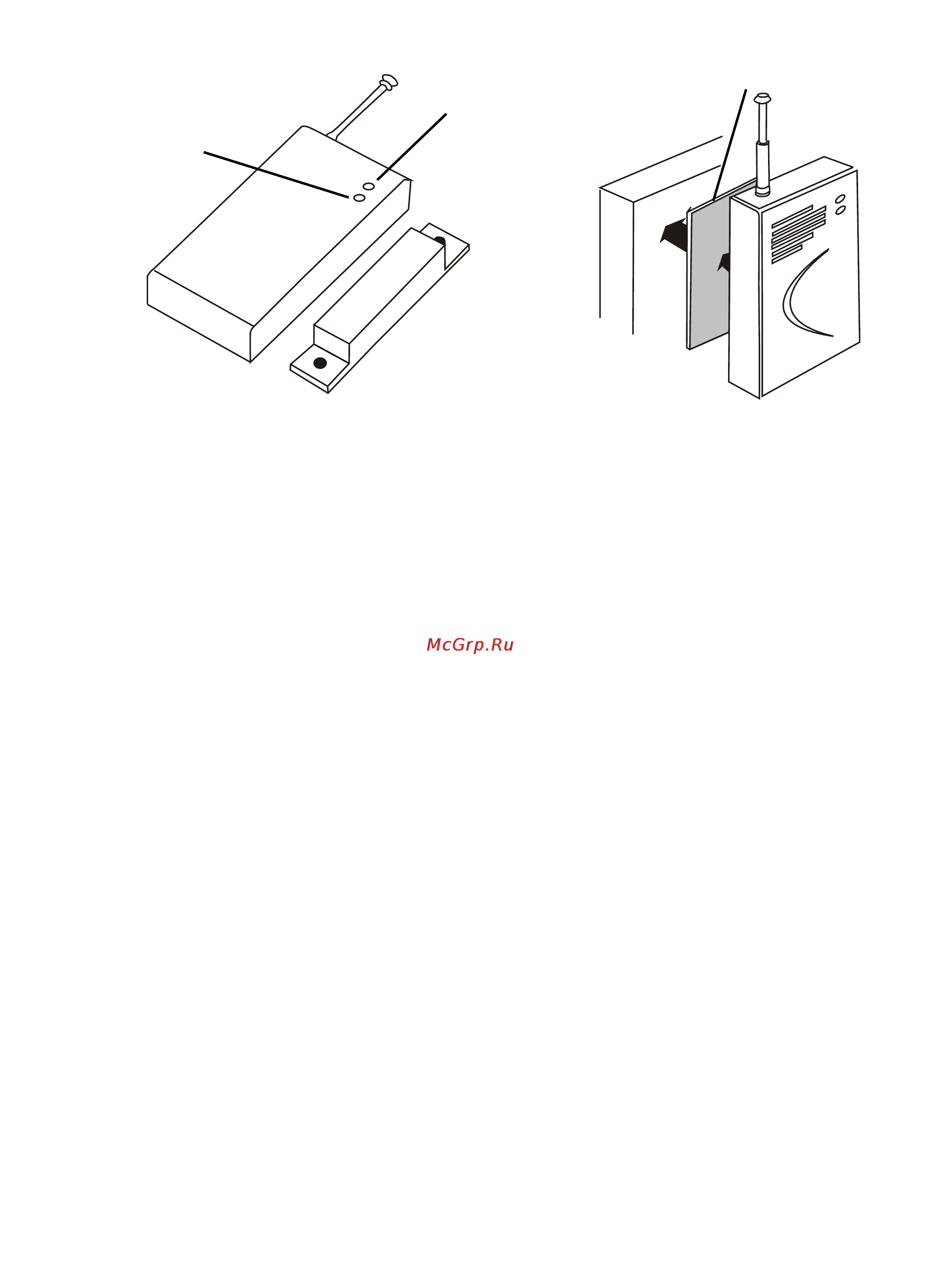

Индикатор

низкого

напряжения

Индикатор

состояния

Двухсторонняя

клейкая

лента
