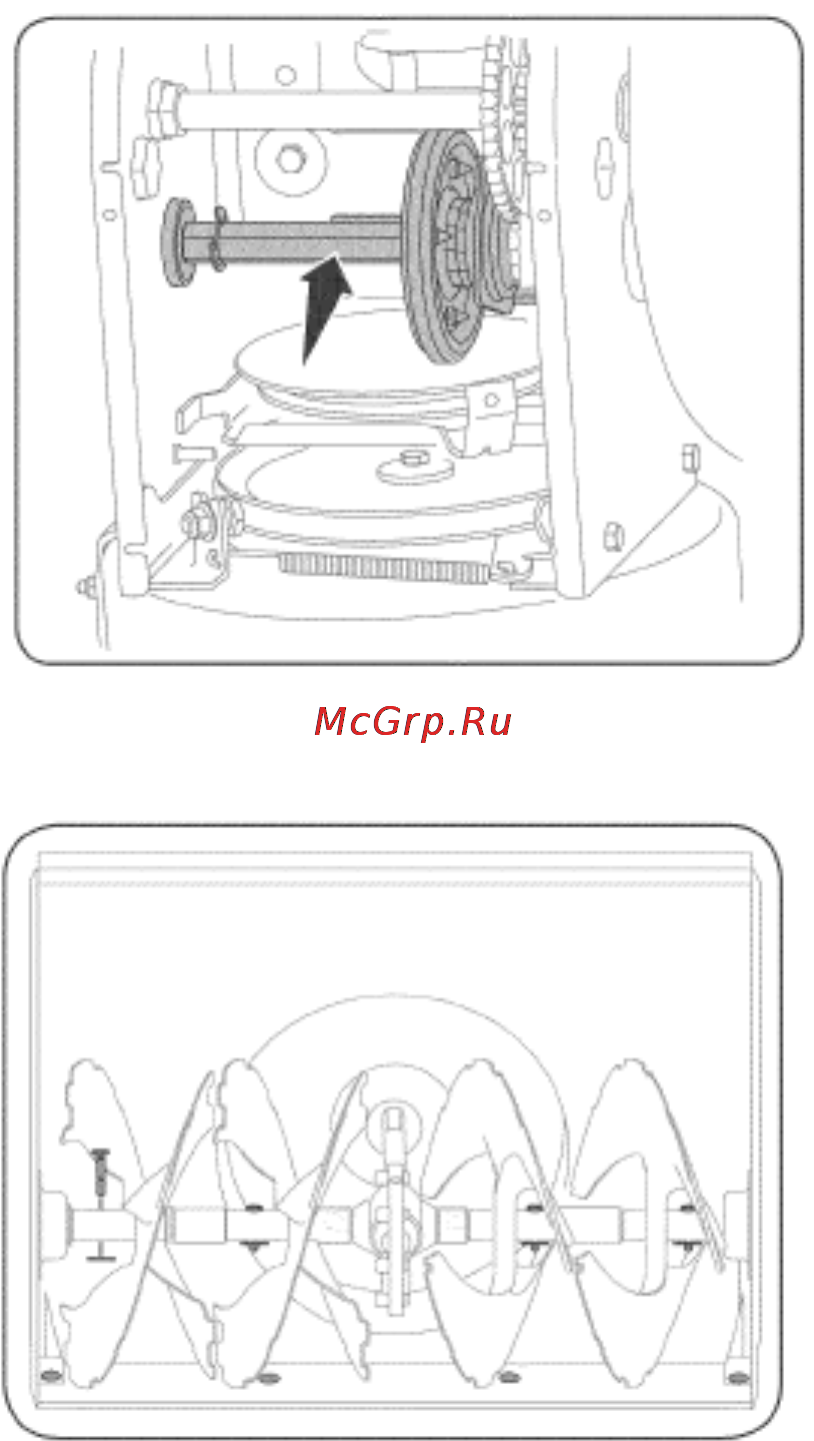

Craftsman 88970 [21/31] Рисунок 16

Рисунок 16

Рисунок 17

Нож и подкладные башмаки (башмаки скольжения)

Нож и башмаки скольжения, расположенные в нижней части снегоуборочной машины,

подвержены сильному износу. Их необходимо периодически проверять и менять при

необходимости.

Для демонтажа башмаков скольжения:

1. Вывинтите 4 болта, снимите прокладки и шестигранные фланцевые гайки, которые

фиксируют башмаки скольжения на снегоочистителе.

2. Установите новые башмаки скольжения с помощью четырех болтов (по два на каждой

стороне), прокладок и шестигранных фланцевых гаек (см. рис. 18).

Для демонтажа ножа:

1. Снимите болты и шестигранные гайки, фиксирующие нож на раме снегоочистителя.

2. Установите новый нож таким образом, чтобы головки болтов были направлены внутрь

рамы. Затяните болты. См. рис. 18.
