Craftsman 88970 [22/31] Наладка

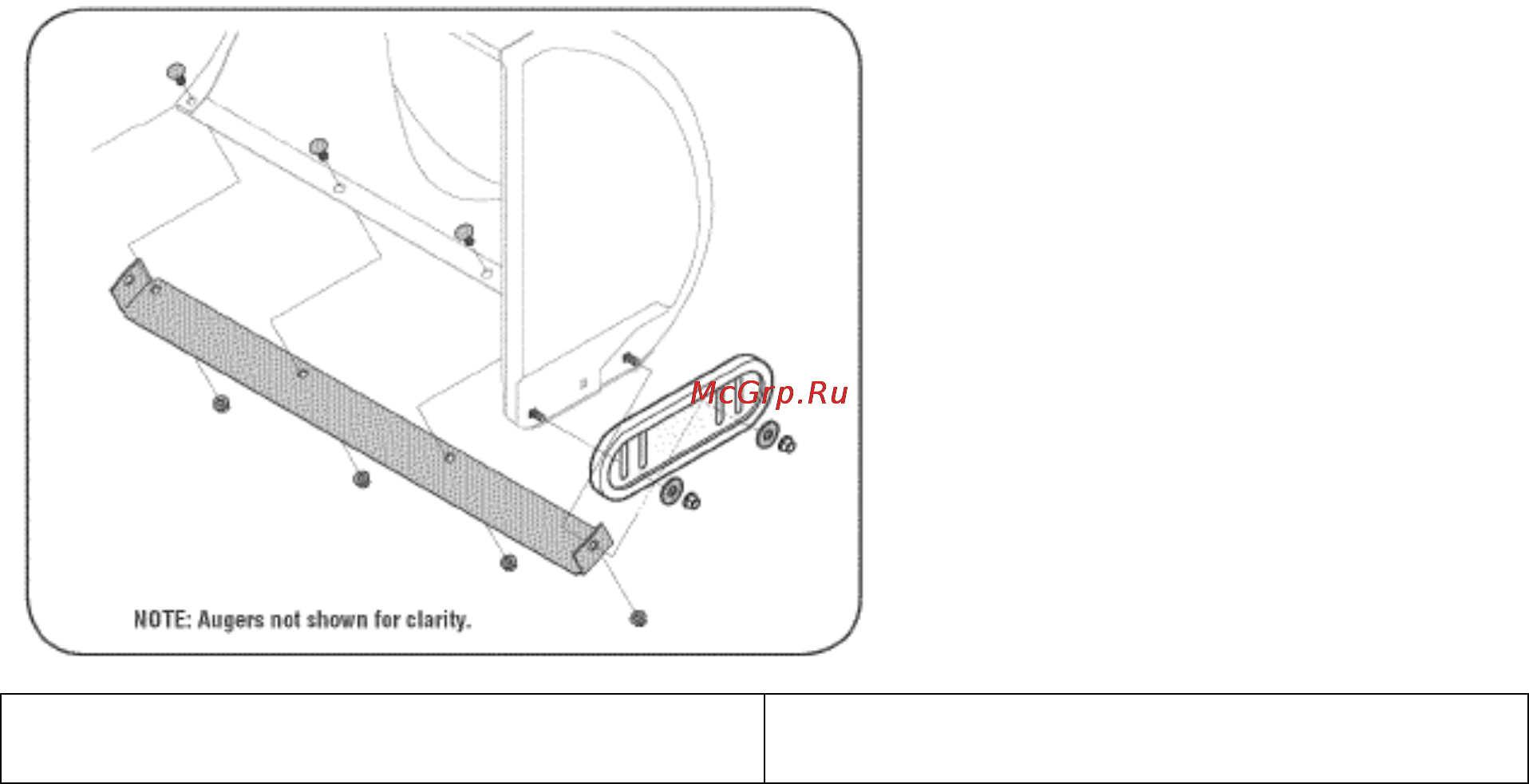

NOTE: Augers not shown for clarity Внимание: На рисунке для ясности не

изображены шнеки

Рисунок 18

Наладка

Трос привода

Если не получается добиться полного диапазона переключения скоростей (переднего и

обратного хода), с помощью рисунка с правой стороны от текста отрегулируйте трос

привода следующим образом:

1) установите рычаг переключения скоростей на максимальную скорость (F6);

2) ослабьте гексагональную гайку на фиксаторе троса (см. рис. 19);

3) поверните фиксатор вниз, чтобы ослабить трос;

4) затяните гайку снова.

Привод

Когда рычаг привода отпущен и находится в выключенном положении «UP», трос должен

быть слегка ослаблен. Он НЕ ДОЛЖЕН быть натянут. При этом, если трос слишком

сильно ослаблен или двигатель машины работает прерывисто, возможно необходимо

отрегулировать натяжение троса.

Чтобы проверить состояние троса, выполните следующие действия:

1) установив регулятор привода

в положение отключения, слегка подтолкните

снегоочиститель вперед. Машина должна свободно катиться;

2) включите привод и мягко попробуйте подтолкнуть машину. Колеса вращаться не

должны. Машина не должна ехать свободно;

3) отключив рычаг управления приводом, подвигайте рычаг переключения скоростей

несколько раз от положения F2 до положения F6. Рычаг переключения скоростей не

должен оказывать сопротивления;

4) если

один из описанных в пунктах 1, 2 и 3 тестов дает отрицательный результат,

действуйте далее по следующей схеме:

5) ослабьте нижнюю гексагональную гайку на фиксаторе приводного троса (см. рис. 20);

6) поднимите зажим, чтобы ослабить трос (или опустите его, чтобы натянуть трос);

7) затяните нижнюю гексагональную гайку снова.
