Перед началом эксплуатации
21
19
Установка/Подключение
Подключение

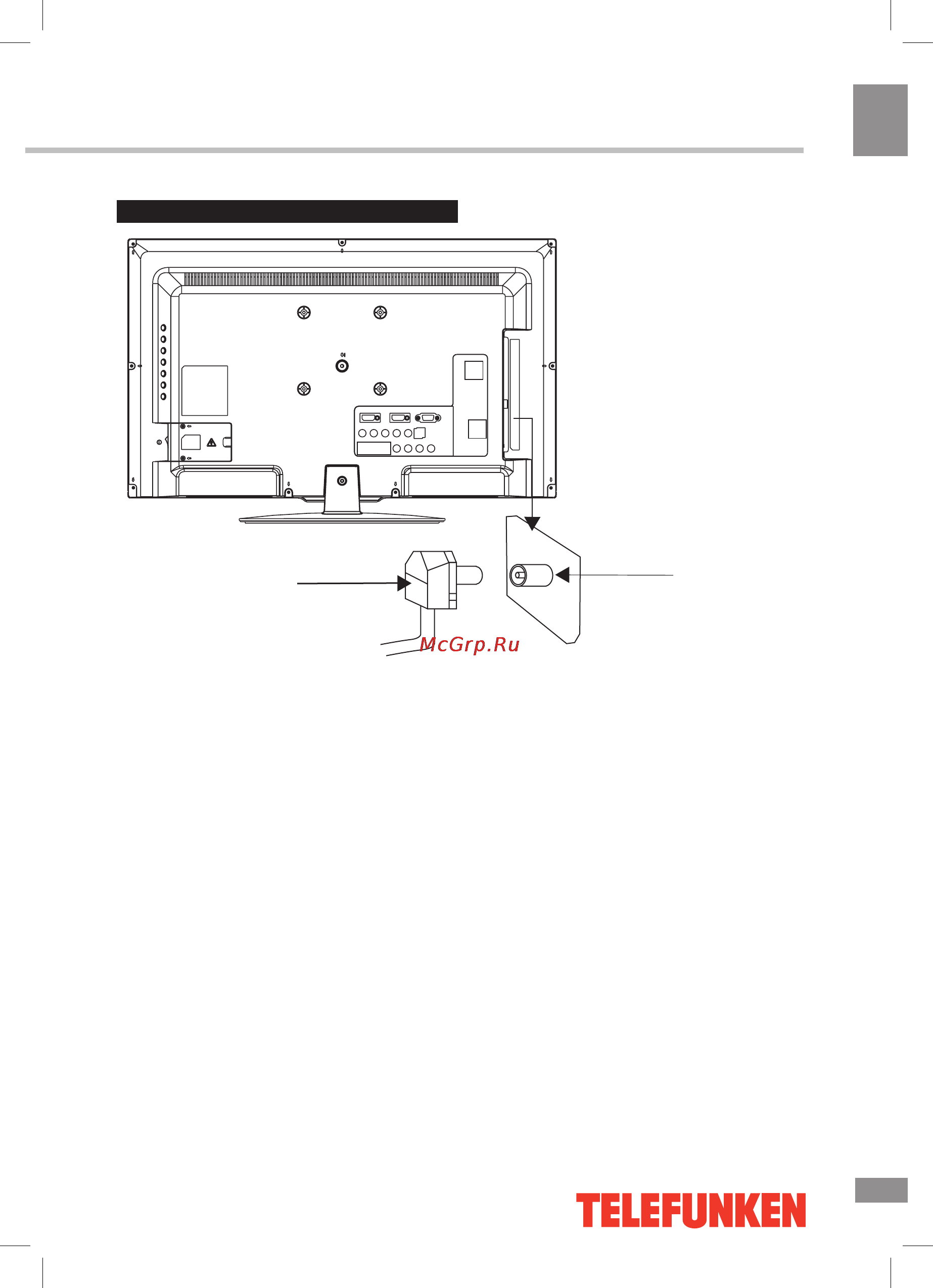

Подключение внешней антенны
Подсоедините антенну к соответствую-
щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.
Прочие подключения
• Подсоедините источник аудиосигнала
(DVD, VCDR, CAMCORDER и ПК) к соот-
ветствующим аудиоразъемам ‘L’ (Левый) и
‘R’ (Правый).
• Композитный видеовход телевизора под-
соединяется к композитному выходу другого
видеооборудования с помощью аудиовиде-
окабеля RCA. В данной модели видеовход
совпадает с разъемом «Y» компонентного
входа.
• Аудиовидеовыход предназначен для
передачи аудио и видеосигнала на внешнее
устройство с аудиовидеовходом (например,
монитор, другой телевизор и т.п.).
• Компонентный видеовход служит для
получения компонентного видеосигнала от
внешнего источника с помощью специаль-
ного кабеля.
• Подсоедините VGA-кабель к VGA-порту
ПК и к входному VGA(PC)-разъему телеви-
зора; затяните болты по часовой стрелке на
обоих концах кабеля.
• Если источник видеосигнала имеет
HDMI-выход, подключите его к HDMI-
входу телевизора, используя специаль-
ный HDMI-кабель (в комплект не входит).
Разъем HDMI-1(MHL) позволяет выводить
на экран телевизора изображение со
смартфонов, поддерживающих функцию
MHL. Требуется специальный кабель (в
комплект не входит). Поддержка всех
моделей смартфонов с функцией MHL не
гарантируется. Разъем HDMI-3 (ARC) может
использоваться для подключения внешней
аудиоаппаратуры (домашних кинотеатров и
т.д.) с поддержкой функции ARC.
• Цифровой выход предназначен для
передачи многоканального звука на внеш-
нее декодирующее устройство (например,
в формате 5.1-канал). Для подсоединения
используйте коаксиальный кабель.
• Разъем PCMCIA используется для
подключения CI-модуля, приобретаемого у
поставщика услуг цифрового ТВ.
Антенный кабель 75 Ом
Антенный разъем
Штекер антенного кабеля
