Подключение наушников

Подключите наушники с помощью соответствующего гнезда с правой стороны телевизора LCD.

Подключение видеомагнитофона

Чтобы получить наилучшее качество изображения, подключите видеомагнитофон с помощью кабеля

SCART. Естественно, телевизор с видеомагнитофоном можно также соединить с помощью обычного

антенного гнезда.

Если вы подключили видеомагнитофон только с помощью антенного гнезда (без кабеля SCART),

включите видеомагнитофон и воспроизводите кассету. Затем найдите соответствующий канал для

видео сигнала (смотрите соответствующую главу инструкции).

Если видеомагнитофон подключен только с помощью антенного кабеля, рекомендуем присвоить

видеоканалу номер 99, чтобы повысить качество изображения воспроизводимых лент. Рекомендуется,

однако, подключать видеомагнитофон с помощью кабеля SCART, это обеспечивает лучшее качество

изображения и звука.

Подключение компьютера

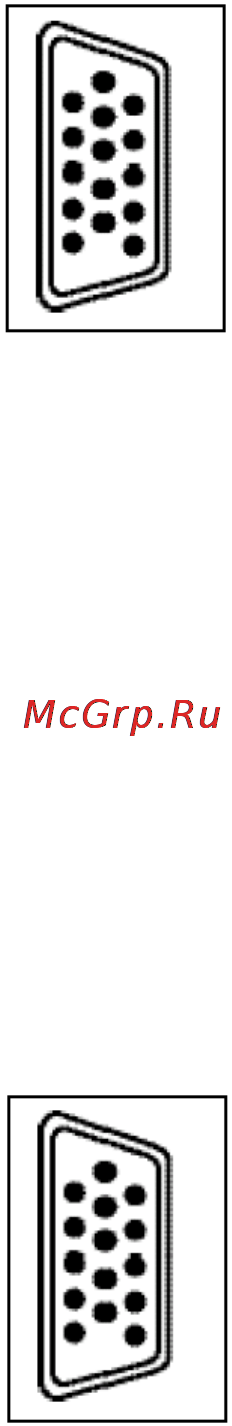

Соедините гнездо типа D, расположенное с левой стороны телевизора LCD с

выходом компьютера ПК, с помощью кабеля D-sub с 15-штырьковой вилкой

(как на рисунке).

Соедините аудио стерео гнездо, расположенное с левой стороны телевизора

с выходом аудио сигнала компьютера ПК.

Чтобы получить изображение от компьютера ПК, с помощью кнопки

AV на пульте дистанционного управления, выберите опцию PC.

Примечания:

1. Настроенное заводом разрешение составляет 1024 х 768. Если разрешение сигнала больше,

могут появиться проблемы с воспроизведением деталей.

2. Чтобы подключить к телевизору компьютер класса macintosh с помощью кабеля компьютера ПК

(d-Sub 15p), необходимо применить соответствующий переходник.

3. Некоторые компьютеры ПК не могут быть подключены к настоящему устройству.

4. Нет необходимости применять переходники при подключении компьютеров с терминалом D-Sub

15P с системой DOS/V.

5. Не меняйте настроек вертикальной и горизонтальной частоты для сигналов, частота которых

превышает дозволенные пределы.

Дополнительную информацию вы найдёте в руководстве по эксплуатации этих устройств.

Подключение части сигнала

Подсоедините гнездо типа D расположенное с левой стороны телевизора

LCD к выходу компьютера ПК с помощью кабеля.

Соедините аудио стерео гнездо, расположенное с левой стороны телевизора

с выходом аудио сигнала компьютера ПК.

Чтобы получить изображение от компьютера ПК, с помощью кнопки

AV на пульте дистанционного управления выберите опцию YPrPb или

YCrCb.
