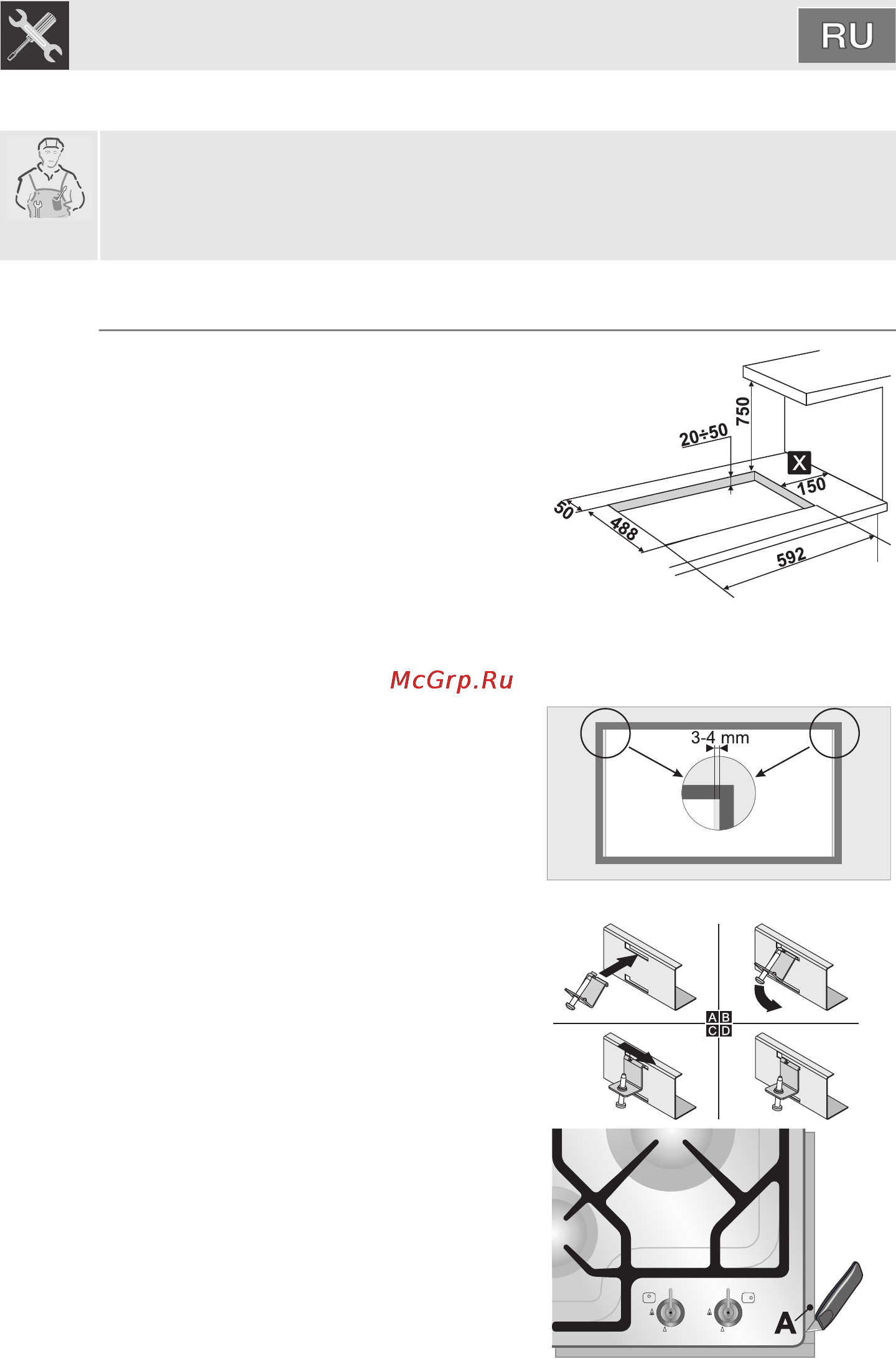

Smeg PGF64-4 [10/20] Размещение в столешнице
![Smeg PGF64-4 [10/20] Размещение в столешнице](/views2/1016086/page10/bga.png)
Инструкция для установщика
103
6. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ
Следующая операция требует выполнения каменных и/или столярных работ и
поэтому должна осуществляться квалифицированным мастером.
Установка возможна на различные материалы, такие, как кирпичная кладка, металл,
крупноразмерный или ламинированный пластиком деревянный массив, с условием
их жаростойкости (90°С).
6.1 Крепление к опорной конструкции традиционной
встраиваемой модели (рис. 1)
Вырежьте в поверхности рабочего стола
(столешнице) мебели проем с
указанными на рисунке размерами,
выдерживая расстояние от заднего края
не менее 50 мм. Данный прибор можно
приближать к стенам, превышающим по
высоте ее рабочую поверхность, при
условии соблюдения расстояния "X",
показанного на рисунке, во избежание
повреждений в случае перегрева.
Удостоверьтесь, что расстояние от огня
конфорок до
подвесной полки,
расположенной выше по вертикали, не
менее 750 мм.
1)
Точно установите изолирующую
прокладку из комплекта поставки по
внешнему периметру вырезанного
проема в столешнице, как показано на
приведенных выше рисунках, слегка
обжав ее по всей поверхности рукой.
Передняя и задняя стороны прокладки
должны выходить за проем.
2)
Выполнив эти операции, положите
варочную панель на изолирующую
прокладку и с помощью винтов и
крепежных скоб (Рис. 3) прикрепите
панель к опорной конструкции,
обеспечив идеальную плоскостность.
Аккуратно обрежьте лишнюю часть
прокладки по кромке A (Fig.3).
Показанные на рисунке 2 размеры
относятся к проему с внутренней
стороны прокладки. Зажимные скобы,
показанные на рисунке 3, ставить только
после встраивания варочной панели.
3)
4)
