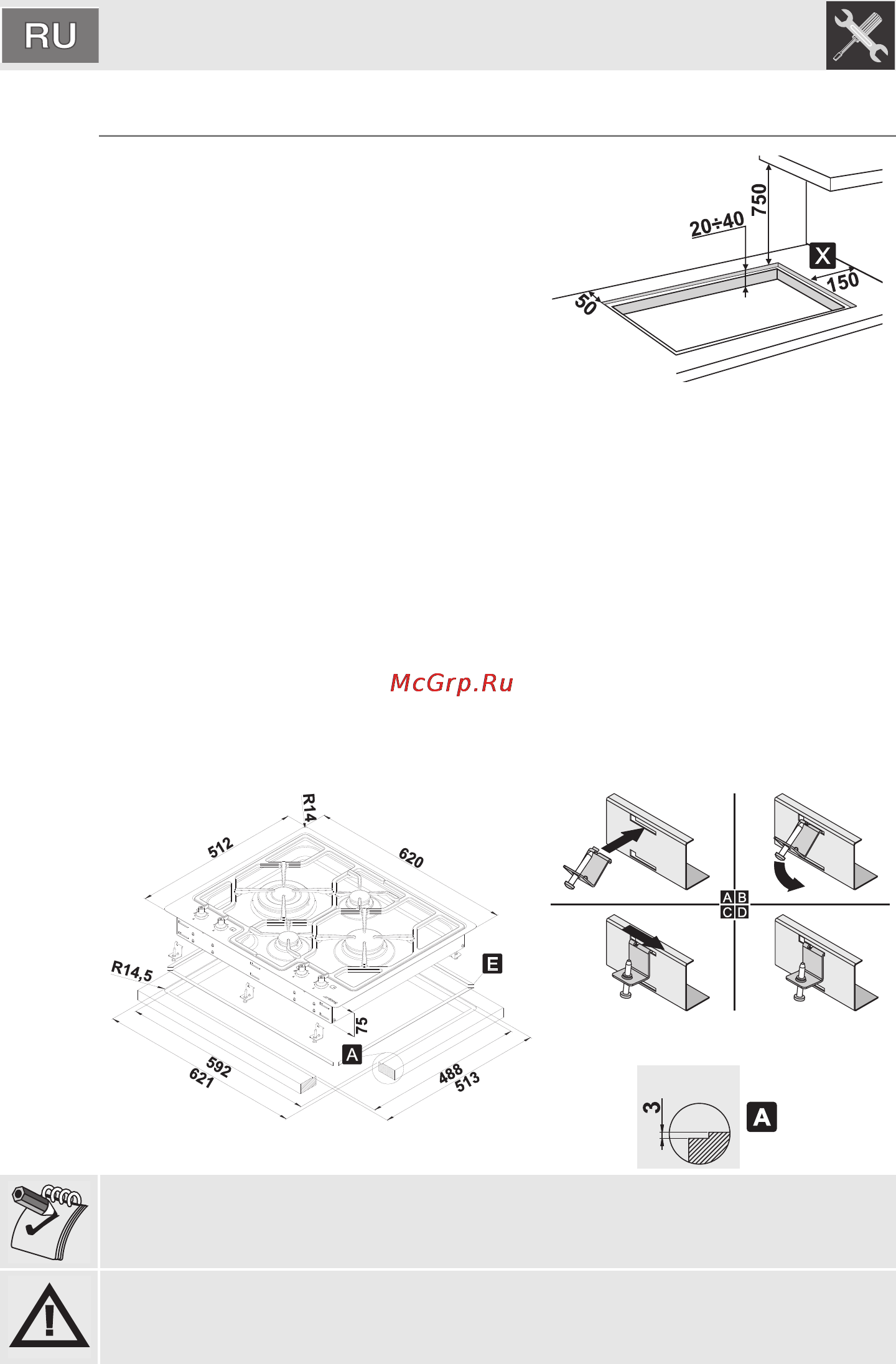

6.2 Крепление к опорной конструкции каркасной модели
Вырежьте в поверхности рабочего стола
(столешнице) мебели проем с
указанными на рисунке размерами,
выдерживая расстояние от заднего края
не менее 50 мм.
Нижняя часть защитной крышки должна
быть полностью доступной после
монтажа прибора. Данный прибор
можно приближать к стенам,
превышающим по высоте ее рабочую
поверхность, при условии соблюдения
расстояния"X", показанного на рисунке,
во избежание повреждений
в случае
перегрева.
1)
Удостоверьтесь в том, что расстояние от огня конфорок до подвесной
полки, расположенной выше по вертикали, не менее 750 мм (Рис. 1). Для
данного типа прибора необходимо выфрезеровать в столешнице выемку
глубиной 3 мм, размеры которой показаны на рис. 4 (деталь А на рис. 2).
Перед установкой варочной панели необходимо уложить на всю
поверхность выемки клейкую
губчатую прокладку“E”, входящую в комплект
поставки (рис. 2). Выполнив эти операции, положите варочную панель на
выемку и с помощью винтов и крепежных скоб (в последовательности.
показанной на Рис. 3), прикрепите панель к опорной конструкции,
обеспечив идеальную плоскостность. Зажимные скобы, показанные на
рис. 3, ставить только после встраивания варочной панели.
2)
3)
4)
В случае использования ламинированных поверхностей рекомендуется
нанести на поверхность выемки слой противофильтрационной "грунтовки".
Внимание: Другие виды монтажа можно выполнять только под контролем
изготовителя!
