Toshiba 50 A9UR [38/44] Подсоединение внешней аппаратуры
![Toshiba 50 A9UR [38/44] Подсоединение внешней аппаратуры](/views2/1160926/page38/bg26.png)
38
ПОДСОЕДИНЕНИЕ
ДРУГОЙ АППАРАТУРЫ
Y WR
W
R
Y
W
R
W
R
Y
B
G
COMPONENT
VIDEO OUTPUT
AUDIO
OUTPUT
W
RRBG
S-VIDEO
VIDEO
(3)
L/MONO
R
R
W
Y
R
(
MONITOR
)(
FIXED
)
AUDIO
L/MONO
S
-
VIDEO
VIDEO
COMPONENT
VIDEO INPUT
Y
EXT.
INT.
(VARIABLE OUT)
(
2
)
(
3
)(
1
)
WOOFER
R
L/MONO
R
L
S
-
VIDEO
VIDEO
AUDIO
AUDIO
AUDIO
P
B
/C
B
P
R
/C
R
ПОДСОЕДИНЕНИЕ ДРУГОЙ АППАРАТУРЫ
Подсоединение Внешней
Аппаратуры
• Также смотрите руководство по эксплуатации подсоединяемого устройства.

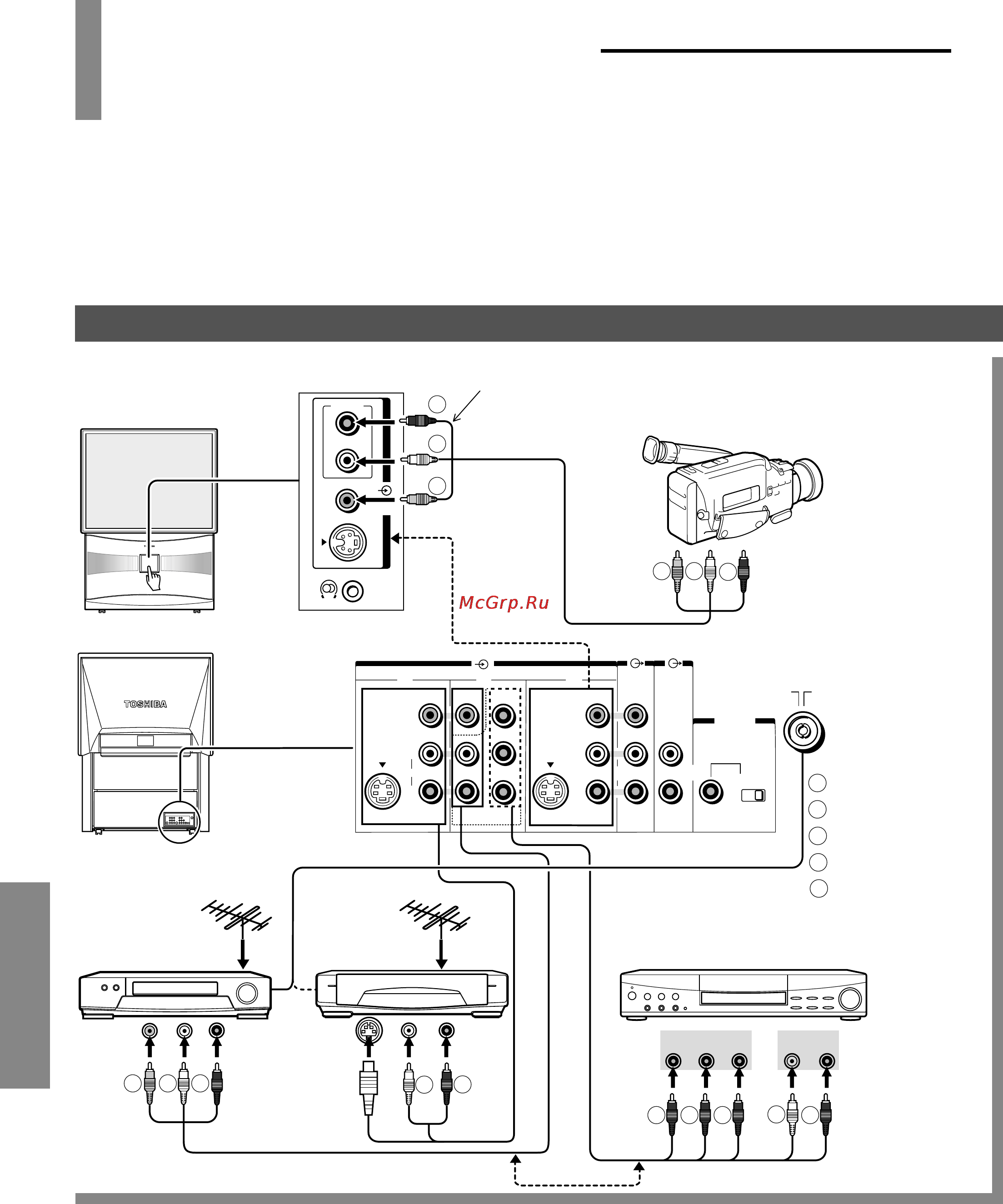

Подключение видео- и аудиоаппаратуры (описание входных разъемов)
Вы можете подключить видеоаппаратуру, такую как Видеомагнитофон или видеокамера к Телевизору и
наслаждаться высококачественным изображением.
Задняя панель
Передняя панель
К видеовыходу
К аудиовыходам
К выходу S-VIDEO
К аудиовыходам
Проигрыватель DVD, Проигрыватель
Лазерных Дисков и т.д.
Видеомагнитофон
с разъемом S-VIDEO
Антенный выход
К видеовыходу
К аудиовыходу
Видеокамера и т.п.
Примечания
• Подсоединяйте либо входной разъем S-VIDEO либо входной разъем VIDEO. Не подсоединяйте оба эти
разъема
одновременно.
• Относительно входных разъемов a (3), подсоединяйте либо разъем на передней панели, либо на задней панели, но не оба
разъема одновременно. Подсоединяйте либо разъемы видео 3 на передней панели, либо на задней панели.
• Подсоединяйте
КОМПОНЕНТНЫЕ разъемы ДЛЯ РАЗДЕЛЬНОГО ВВОДА СОСТАВЛЯЮЩИХ ВИДЕОСИГНАЛА
или
входной ВИДЕО разъем a (2) Video 2. Не подсоединяйте оба эти
разъема
одновременно.
• Ваш проигрыватель DVD должен иметь выходные разъемы либо Р
B
,Р
R
, либо С
B
,С
R
.
К этому Телевизору подходит любой тип.
• Если Вы подсоединяете монофоничный Видеомагнитофон (или другое оборудование), подключите аудиовыход
Видеомагнитофона к разъему Телевизора “L/MONO”.
ИЛИ
Видеомагнитофон без
разъема S-VIDEO
Увеличенный
вид панели
управления
Используйте либо
Передний либо
Задний Разъем
Цвет разъема
: жёлтый (видео)
: белый (аудио L/MONO)
: красный (аудио R, P
R
/C
R
)
: Зелёный (Y)
: Синий (P
B
/C
B
)
Старайтесь не нажимать на панель управления при
подсоединении кабелей, это может привести к повреждению
кабелей и разъемов.
Y P
B
/C
B
P
R
/C
R
L/MONO R
