44

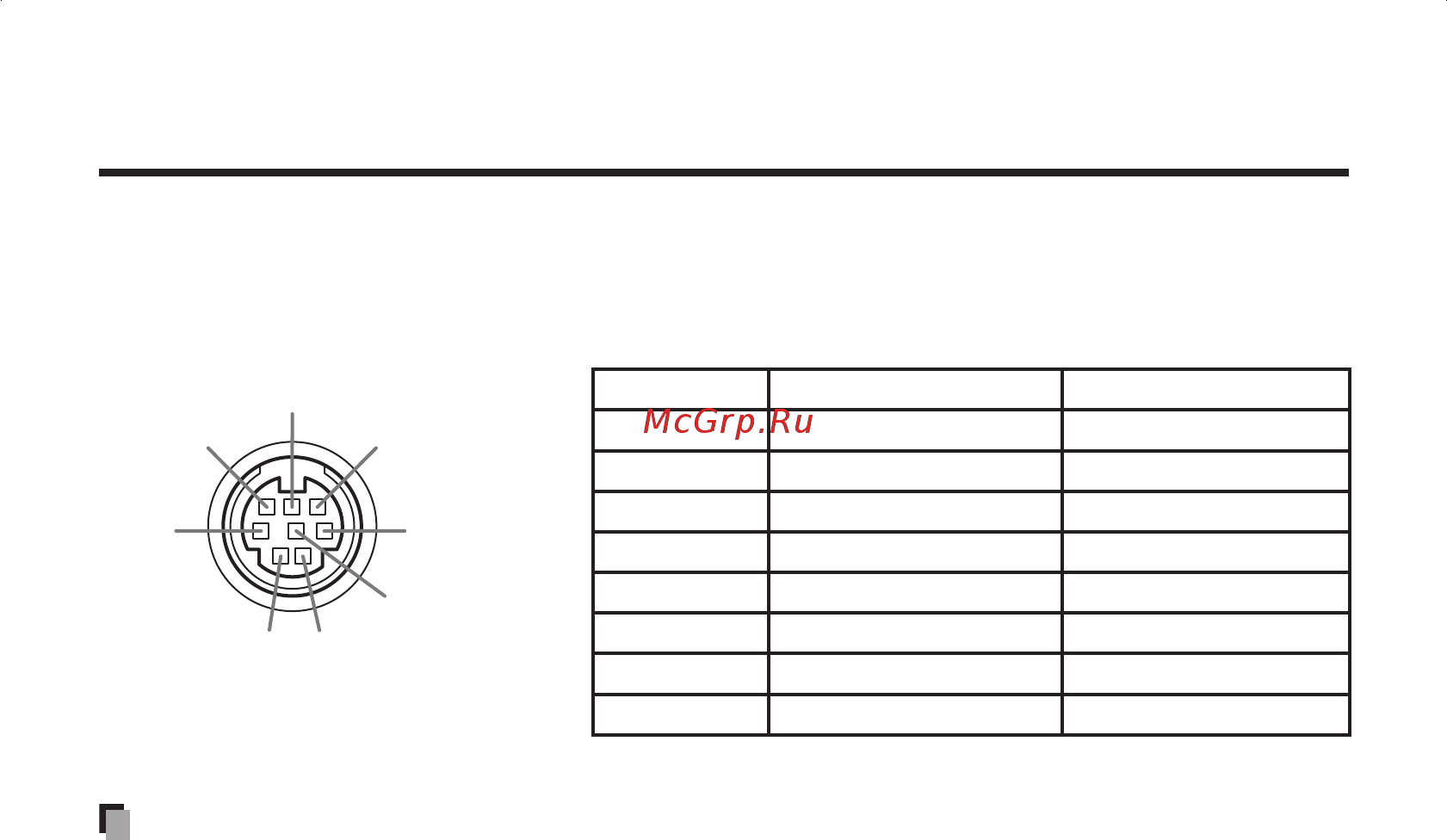

■ Разъем CONTROL
● Наначение контактов
7
6
8
5
4
3
2
1
Signal Name
RXD
N.C
N.C
GND
N.C
N.C
TXD
GND
Pin No.
1
2
3
4
5
6
7
8
Description
Receiving data
No connection
No connection
Signal ground
No connection
No connection
Sending data
Signal ground
8-контактный мини DIN
Примечание
• Для получения кабеля управления и команд свяжитесь с вашим поставщиком.
Контакт № Название сигнала Описание
1 RXD Прием данных
2 N.C Не подсоединено
3 N.C Не подсоединено
4 GND Земля
5 N.C Не подсоединено
6 N.C Не подсоединено
7 TXD Передача данных
8 GND Земля
