16
TOSHIBA D-R1SG Inst
RF IN
(
FROM ANT.
)
RF OUT
(
TO TV
)
AV1(AUDIO/VIDEO) IN/OUT
AV2(SAT/DECODER) IN/OUT
OPTICAL
BITSTREAM/PCM
L
COAXIAL
DIGITAL
ANALOG
R
VIDEO Y
PB PR
S-VIDEO
AUDIO OUT
VIDEO OUT
RF IN
(
FROM ANT.
)
RF OUT
(
TO TV
)
AV1(AUDIO/VIDEO) IN/OUT
AV2(SAT/DECODER) IN/OUT
OPTICAL
BITSTREAM/PCM
L
COAXIAL
DIGITAL
ANALOG
R
VIDEO Y
P
B
P
R
S-VIDEO
AUDIO OUT
VIDEO OUT
D-R1SG.Inst.(E)p13-24 03.11.23, 10:03 PM16
Подключение

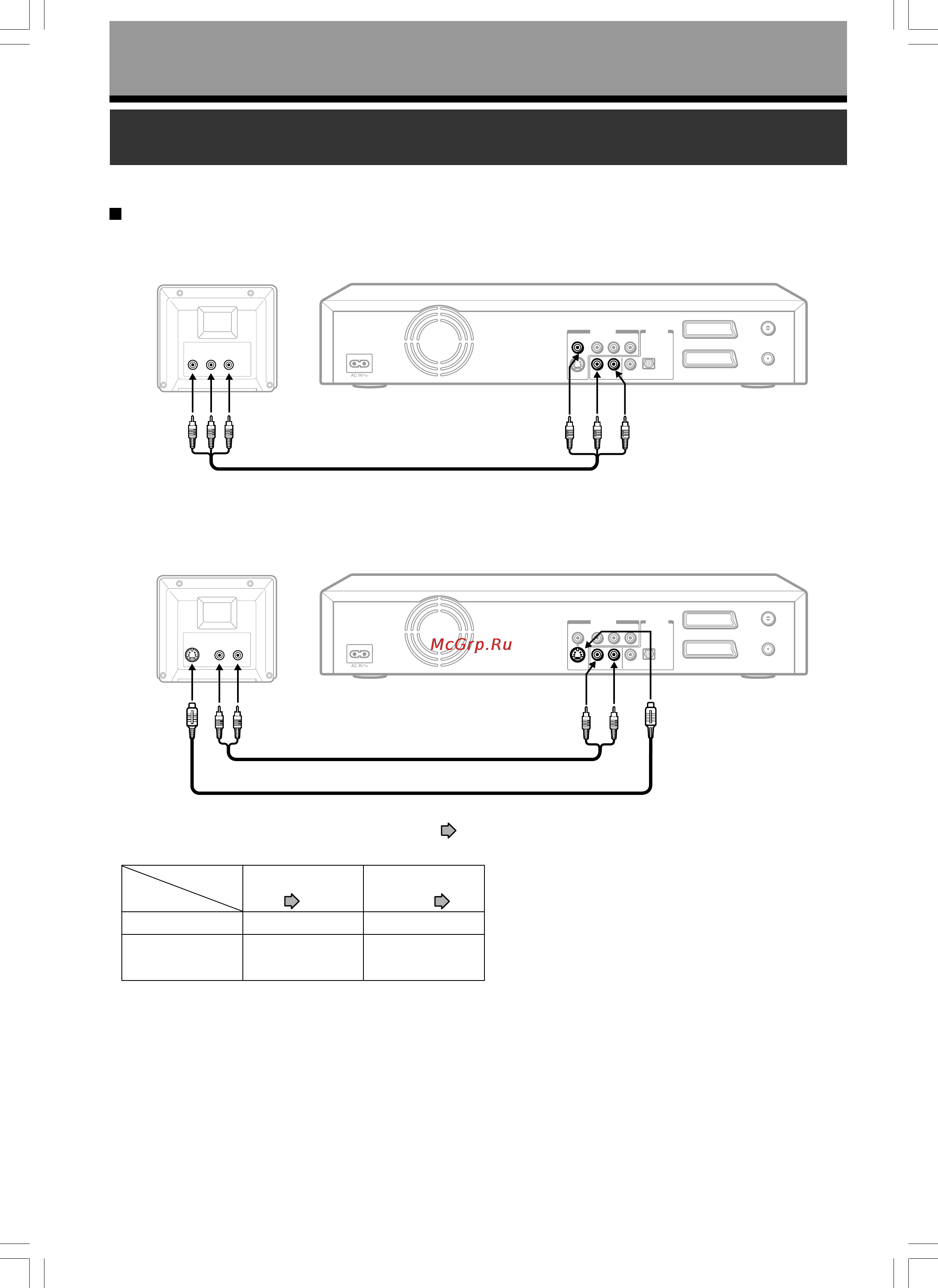

Подключение к ТВ с разъемами типа RCA (тюльпан)
Выберите тип подключения в зависимости от типа ТВ (обычный ТВ или ТВ с
разъемом S-Video).
Обычный ТВ
К видео К аудио К видеовыходу К аналоговому
входу входу VIDEO OUT аудиовыходу
(желтый) (желтый) ANALOG AUDIO OUT
(R - красный, L - белый)
Видео/Аудио кабель (не поставляется в комплекте)
ТВ с разъемом
S-Video
К S-Video К аудио К аналоговому аудиовыходу К выходу S-Video OUT
входу входу ANALOG AUDIO OUT
(R: красный, L: былый)
Аудио кабель не поставляется в комплекте
S-Video кабель не поставляется в комплекте
* Нижеприведенные установки зависят от типа подключаемого ТВ.
Осуществите эти установки после выполнения пункта 4 ( стр.15)
Установки "AV1 OUTPUT" в "Audio Out Select" в
ТВ меню "Initial Settings" меню "Picture/Audio
стр.44 Settings" стр.47
Обычный ТВ Установка не нужна "Analog 2ch"
ТВ с разъемом Установка не нужна "Analog 2ch"
S-Video
Замечание
* Если Ваш ТВ имеет только один аудиовход, в этом случае соедините вместе лквый и правый аудиоканала посредством Y-переходника
( не поставляется в комплекте) и подключите Y-переходник к ТВ.
