Подключение

Подключение к ТВ спутникового ресивера/декодера CANAL+

Вы можете подключить к аппарату спутниковый ресивер/декодер CANAL+ для

просмотра и записи программ

Использование кабеля SCART

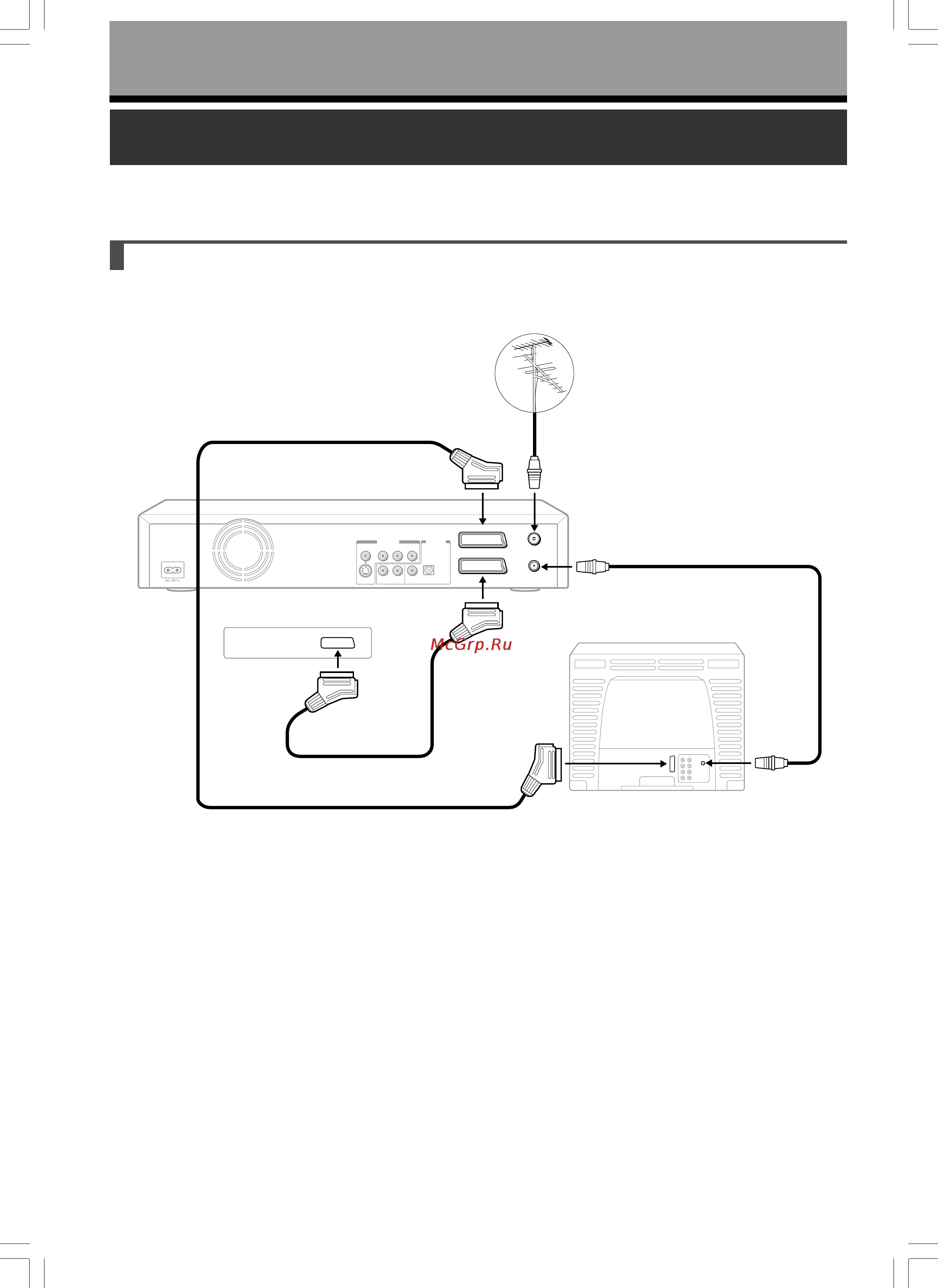

Если Ваш ТВ и спутниковый ресивер/декодер CANAL+ имеют разъемы SCART,

используйте кабель SCART для соединения с аппаратом.

антенна VHF/UHF

К разъему AV1 IN/OUT (аудиовидео)

К разъему AV2 IN/OUT (аудиовидео)

Спутниковый ресивер/декодер CANAL+

Кабель SCART (не поставляется)

К разъему SCART ТВ К антенному входу

Кабель SCART (не поставляется)

Замечания

* Для просмотра спутниковых программ используйте спуиниковый ресивер, с помощью кнопки

INPUT SELECT на ПДУ выберите видеовход AV2 (надпись AV2 отображается на дисплее аппарата)

* В соответствии с типом подключаемого ТВ, установите тип видеосигнала для видеовыхода AV1.

(стр.44)

* В соответствии с типом сигнала видеовыхода подключаемого спутникового ресивера/декодера

CANAL+, установите тип соединения "AV2 Connection" в меню "Initial Settings" (стр.45).

* Если Вы используете декодер CANAL+, то необходимо осуществить установку "C+" (стр.38).
